Plastic Pipe Fitting Reduktors Manufacturers

A Plastikowy reduktor do montażu rur łączy w prostym odcinku dwa odcinki rur o różnych średnicach, wykonane jako redukcja koncentryczna (obie linie środkowe ustawione w jednej linii) lub redukcja mimośrodowa (jedna ściana płaska, druga strona nachylona, z przesunięciem linii środkowych). Wybór pomiędzy tymi dwiema geometriami jest decyzją inżynierii funkcjonalnej, szczególnie w przypadku połączeń ssawnych pompy, a nie wymienną opcją pozostawioną dowolnemu instalatorowi, który akurat ma pod ręką.

Od czasu rozszerzenia swojej działalności na przemysłowe rury i kształtki z tworzyw sztucznych w 2006 roku, firma Ningbo Baodi Plastic Valve Co., Ltd. dostarcza łączniki rurowe z tworzyw sztucznych wraz z linią zaworów podłączanych do pomp, z reduktorami często stosowanymi na przejściach ssania i tłoczenia pomp w projektach uzdatniania wody i przetwarzania chemicznego dla międzynarodowych dystrybutorów i klientów wykonawców firmy.

Koncentryczny reduktor

Zwęża się symetrycznie na całym obwodzie, utrzymując obie linie środkowe rur w jednej linii. Jest to standardowa geometria dla ogólnych przejść między rozmiarami rurociągów, gdzie akumulacja powietrza i efekty ssania pompy nie są głównym problemem — większość zmian rozmiarów w typowym systemie przemysłowym lub uzdatnianiu wody należy do tej ogólnej kategorii, gdzie prostsza, symetryczna geometria koncentrycznego reduktora jest całkowicie odpowiednia i często bardziej ekonomiczna w produkcji niż mimośrodowy odpowiednik. Na przykład zmiana średnicy linii środkowej w poziomej linii technologicznej bez podłączenia pompy w pobliżu jest w zdecydowanej większości przypadków prostym zastosowaniem reduktora koncentrycznego, ponieważ zazwyczaj nie ma zastosowania ani problem tworzenia się kieszeni powietrznych związany z ssaniem pompy, ani problem poziomu inwertera związany z drenażem grawitacyjnym.

Reduktor mimośrodowy

Utrzymuje jedną stronę ściany rury płaską, podczas gdy druga strona jest nachylona, aby uwzględnić zmianę średnicy, kompensując dwie linie środkowe. Orientacja montażowa płaskiej strony jest określonym wymogiem funkcjonalnym, a nie decyzją instalatora, a nieprawidłowe ustawienie tej orientacji skutecznie przekształca mimośrodową redukcję w geometrię, która nie zapewnia określonych korzyści, dla których została wybrana, mimo że sama złączka pozostaje poprawna wymiarowo i nieuszkodzona.

Płaską stroną do góry: stosowane na przewodach ssących pomp, aby zapobiec gromadzeniu się powietrza w górnej części przejścia, co w przeciwnym razie zmniejszyłoby użyteczną powierzchnię przepływu i zakłóciło profil przepływu na wejściu do pompy – co jest uznaną przyczyną ryzyka kawitacji. Kiedy większa rura ssąca przechodzi w mniejsze złącze wlotowe pompy przy użyciu koncentrycznej reduktora, symetryczne zwężenie tworzy wysoki punkt w górnej części przejścia, w którym zmniejsza się średnica rury; jakiekolwiek powietrze obecne w rurociągu, czy to porwane w cieczy, czy wprowadzone podczas rozruchu i zalewania, ma tendencję do migracji do tego najwyższego punktu i może się tam gromadzić z czasem, skutecznie zmniejszając pole przekroju poprzecznego dostępne dla przepływu cieczy dokładnie w miejscu, gdzie spójny, wolny od powietrza przepływ do pompy ma największe znaczenie.

Płaską stroną do dołu: stosowany w aplikacjach z przepływem grawitacyjnym lub drenażowym, aby utrzymać stały poziom inwertu podczas przejścia i uniknąć tworzenia się kieszeni osadów na dnie rury. W systemie grawitacyjnym odwrócenie — najniższy punkt wewnętrznego przekroju poprzecznego rury w dowolnym punkcie biegu — reguluje zachowanie przepływu przy niskich poziomach napełnienia oraz skuteczność, jaką osadzone cząstki stałe mogą być przenoszone przez przejście, zamiast się w nim gromadzić. Koncentryczny reduktor w tym zastosowaniu spowodowałby podniesienie poziomu inwertu na przejściu, zapewniając dokładnie taki rodzaj kieszeni o niskiej prędkości, w której ma tendencję do gromadzenia się osadu.

Odniesienie do wyboru geometrii

Rozważania dotyczące NPSH i ssania pompy

Wydajność ssania pompy zależy częściowo od dostępnej dodatniej wysokości ssania netto (NPSH), miary marginesu ciśnienia istniejącego na wlocie ssania pompy powyżej ciśnienia pary cieczy w temperaturze roboczej. Gdy dostępne NPSH spadnie zbyt blisko wymaganego NPSH pompy – minimalnego marginesu, jakiego potrzebuje sama pompa, aby płyn nie parował lokalnie wewnątrz wirnika – może wystąpić kawitacja, powodując charakterystyczne objawy, takie jak hałas, wibracje, zmniejszony wydatek przepływu i przyspieszone zużycie wirnika i obudowy pompy.

Koncentryczny reduktor na wlocie ssawnym pompy może umożliwić gromadzenie się powietrza w najwyższym punkcie przejścia, skutecznie zmniejszając użyteczną powierzchnię przepływu i zaburzając profil przepływu na wejściu do pompy — oba czynniki przyczyniające się do ryzyka kawitacji niezależnie od tego, czy obliczony margines NPSH systemu, oparty wyłącznie na wysokości, tarciu w rurze i ciśnieniu pary, w przeciwnym razie wydawałby się odpowiedni na papierze. Mimośrodowy reduktor skierowany płaską stroną do góry pozwala uniknąć tworzenia się tego wysokiego punktu, dlatego jest to standardowa specyfikacja w przypadku przejść na ssaniu pompy, a nie preferencja projektowa, która mogłaby w rozsądny sposób działać w obie strony, w zależności od gustu inżyniera. To zalecenie pojawia się konsekwentnie w wytycznych instalacyjnych producentów pomp i ogólnych odniesieniach do projektów rurociągów właśnie dlatego, że rodzaj awarii, któremu zapobiega, jest dobrze udokumentowany i powtarza się w instalacjach terenowych.

Efekty prędkości i erozji

Zmniejszenie średnicy rury zwiększa prędkość płynu przy tym samym natężeniu przepływu, zwiększając straty tarcia, a w niektórych instalacjach ryzyko erozji za reduktorem, zgodnie z tą samą podstawową zasadą, która rządzi wzrostem prędkości przy dowolnej redukcji średnicy w systemie rurociągów. Zwiększanie średnicy rury zmniejsza prędkość, co w zastosowaniach zawierających szlam lub cząstki stałe może zmniejszyć zdolność płynu do utrzymywania cząstek stałych w zawiesinie — czynnik ten należy sprawdzić w stosunku do docelowej prędkości zawiesiny dla konkretnego rozmiaru i gęstości cząstek przed określeniem powiększenia, ponieważ zmniejszenie prędkości, które na papierze wydaje się niewielkie, w przypadku niektórych składów zawiesiny może wystarczyć do umożliwienia osiadania, które nie miałoby miejsca przy większej prędkości w mniejszej rurze.

Kąt zbieżności wpływa na turbulencje niezależnie od wpływu prędkości: dłuższe, bardziej stopniowe zwężenie powoduje mniejsze zakłócenia przepływu na przejściu niż krótkie, gwałtowne, kosztem dodatkowej długości instalacji – jest to specyfikacja warta zastosowania w przypadku zastosowań wrażliwych na erozję lub wymagających dużych prędkości, gdzie przyrostowy koszt i przestrzeń dłuższego stożka jest ogólnie uzasadniony zmniejszonym zużyciem związanym z turbulencjami i mniejszą lokalną utratą ciśnienia na samym przejściu.

Wymagania instalacyjne

Weryfikacja orientacji: Płaska orientacja reduktora mimośrodowego powinna zostać potwierdzona podczas kontroli instalacji, ponieważ nieprawidłowa orientacja całkowicie neguje zamierzoną funkcję geometrii i nie jest wykrywalna na podstawie samego numeru części — reduktor zamontowany płaską stroną do dołu na ssaniu pompy, gdy wymagana była płaska strona do góry, wygląda prawidłowo podczas powierzchownej kontroli i ujawni problem dopiero wtedy, gdy na pompie zaczną pojawiać się objawy kawitacji, którym właściwa orientacja miała zapobiec, w tym momencie zdiagnozowanie pierwotnej przyczyny może zająć więcej czasu niż weryfikacja orientacji podczas początkowej instalacja.

Wsparcie przy przejściu: reduktor zmienia średnicę, a w konstrukcjach mimośrodowych, ustawienie linii środkowej, co może wprowadzić miejscowe naprężenia; należy zapewnić podparcie po obu stronach złączki, szczególnie w przypadku reduktorów mimośrodowych, gdzie przesunięta linia środkowa może wprowadzić moment zginający na przejściu, którego symetryczna koncentryczna reduktor, przy wszystkich pozostałych równych elementach, nie doświadczyłaby w tym samym stopniu.

Dodatek liniowy: w przypadku gdy reduktor zasila pompę lub przepływomierz, wystarczająca długość prostej rury przed i za złączką zapewnia stabilizację profilu przepływu, zgodnie z tą samą podstawową zasadą opisaną w odniesieniu do oprzyrządowania sąsiadującego z kolankiem i połączeń pompy – reduktor, podobnie jak kolano, zakłóca profil przepływu w miejscu zmiany średnicy, a zaburzenie to wymaga uspokojenia się odległości za reduktorem, zanim dotrze do urządzeń wrażliwych na równomierność przepływu na wlocie.

Opcje materiałowe

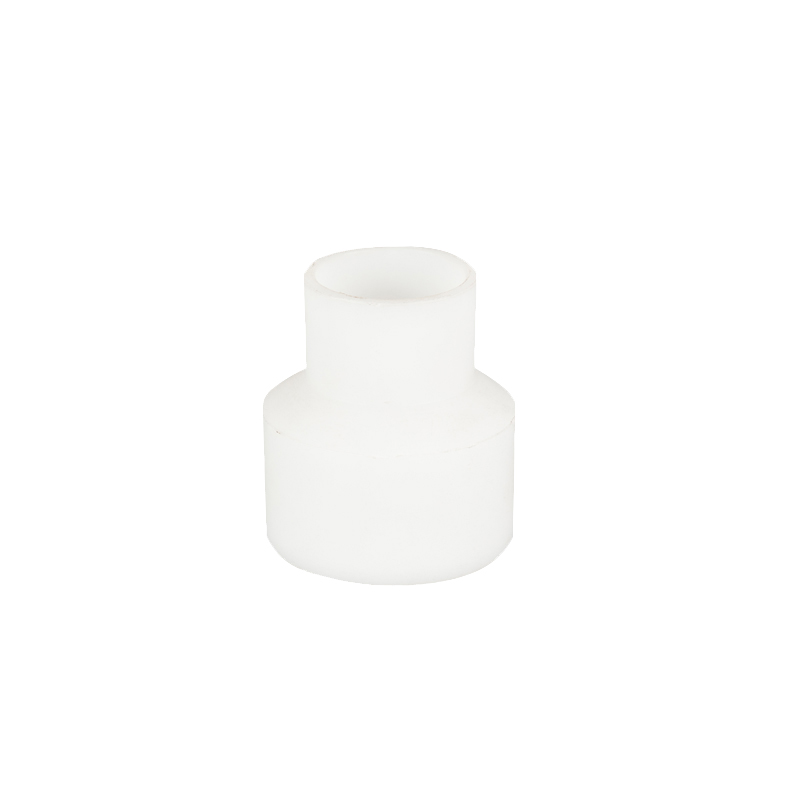

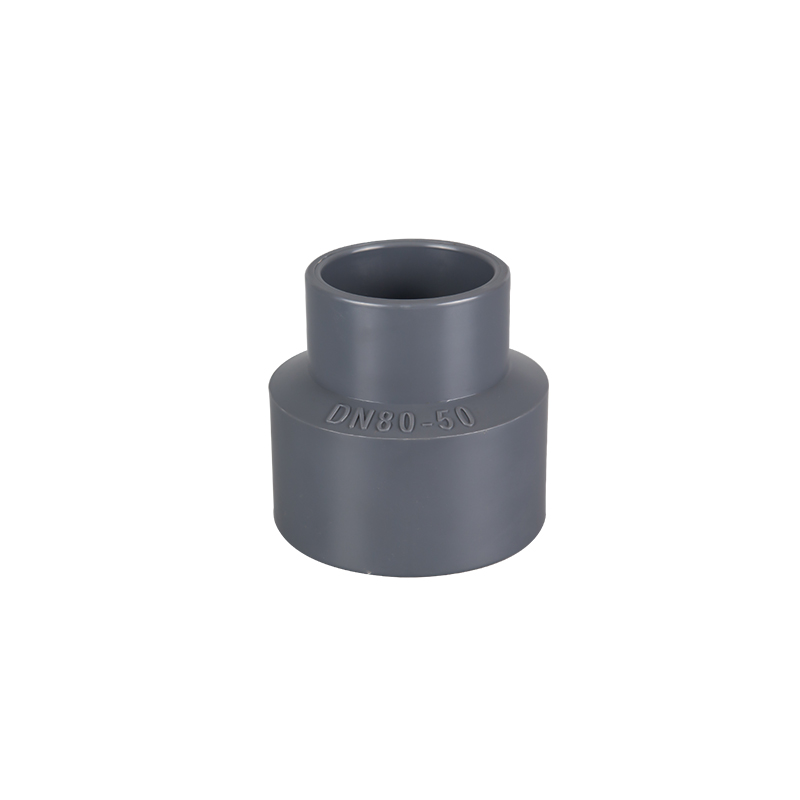

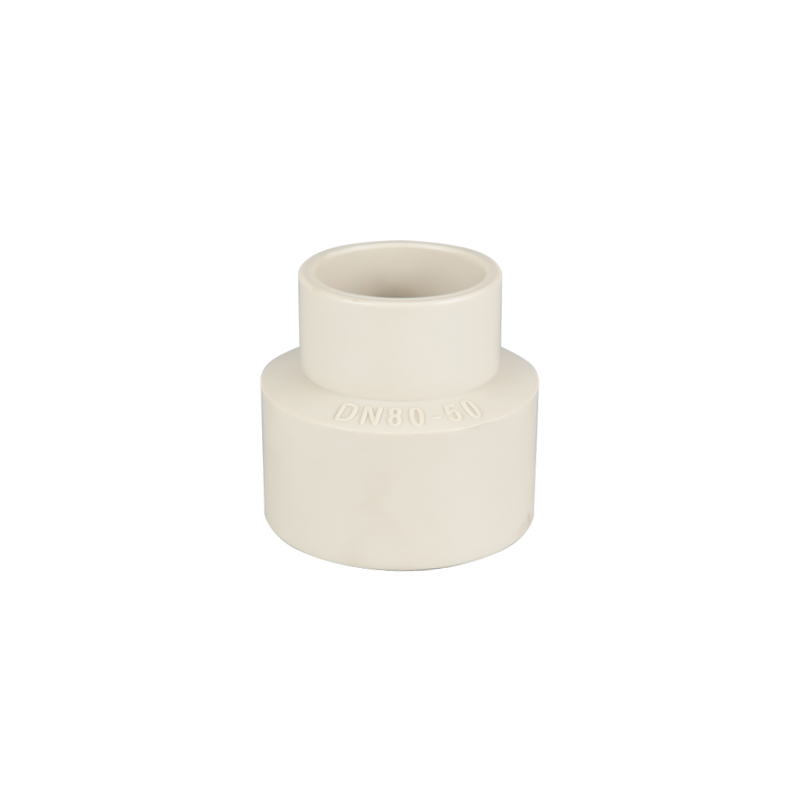

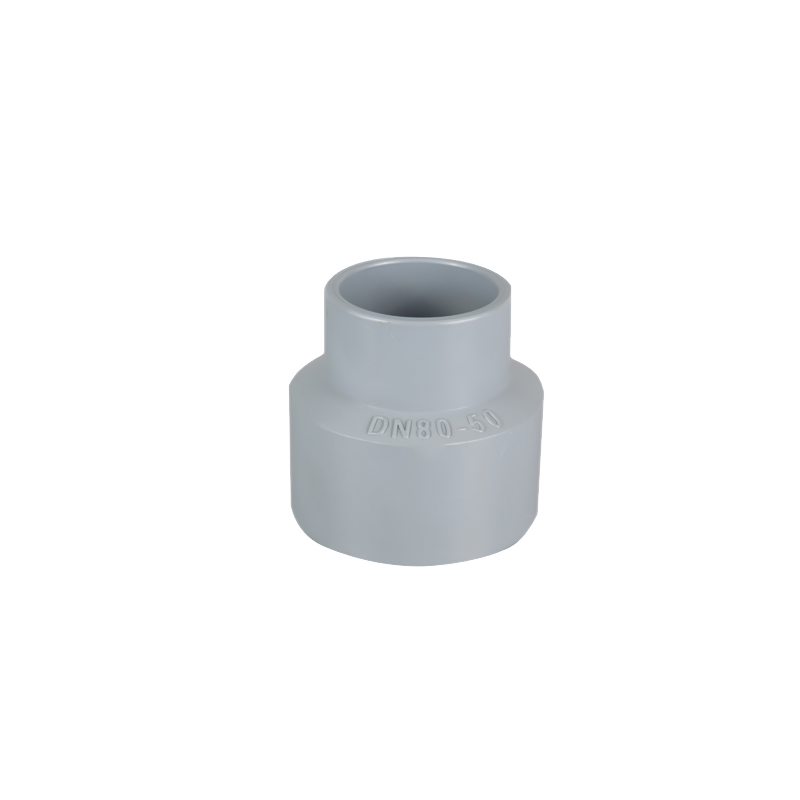

Reduktory PVC służą do uzdatniania wody w temperaturze otoczenia i ogólnych przejść chemicznych, stanowiąc najczęściej wybierany materiał do standardowych zastosowań komunalnych i przemysłowych, gdzie nie ma znaczenia ani ekstremalna temperatura, ani agresywna ekspozycja chemiczna. CPVC rozszerza te same zasady geometrii na zastosowania w gorącej wodzie i wyższych temperaturach, zachowując jednocześnie zasadniczo podobne podejście do montażu jak w przypadku PVC. Reduktory PP, zwykle łączone metodą stapiania, nadają się do systemów kwasowych, zasadowych i ścieków, a samo złącze fuzyjne zapewnia ciągłe, jednorodne połączenie na przejściu bez wprowadzania oddzielnej linii wiązania rozpuszczalnik-cement. Reduktory PVDF służą do przejścia agresywnych substancji chemicznych i płynów o wysokiej czystości, wymagających szerokiej odporności chemicznej, często wymaganej w specjalistycznych procesach chemicznych, gdzie zarówno czystość, jak i zgodność chemiczna są jednocześnie krytyczne w punkcie zmiany rozmiaru.

Strona ssawna a strona tłoczna: obowiązują inne zasady

Omówione powyżej zalecenie mimośrodu i płaskiej strony do góry odnosi się szczególnie do przejść ssania pompy, gdzie głównym problemem jest zapobieganie gromadzeniu się powietrza przed wirnikiem. Po stronie tłocznej pompy, gdzie płyn jest wypychany od pompy, a nie przyciągany do niej, ryzyko gromadzenia się powietrza, które wpływa na wybór mimośrodowego reduktora na ssaniu, jest generalnie znacznie mniej znaczące, ponieważ przewód tłoczny zazwyczaj pracuje przez cały czas pod dodatnim ciśnieniem, a całe porywane powietrze jest aktywnie wypychane wraz z przepływem, a nie gromadzone w najwyższym punkcie przy niskiej prędkości, jak to jest możliwe po stronie ssącej, szczególnie podczas rozruchu lub przy zmniejszonym przepływie.

Oznacza to, że koncentryczny reduktor jest często akceptowalny, a czasami preferowany ze względu na prostotę i koszt, przy zmianie wielkości tłoczenia pompy, nawet w instalacji, w której strona ssawna wymaga mimośrodowego reduktora. Kupujący i instalatorzy, którzy domyślnie stosują reduktory mimośrodowe w całej instalacji pompy, ze względu na dużą ostrożność lub po prostu dlatego, że tak zostało określone dla strony ssącej, nie stwarzają w ten sposób problemu funkcjonalnego, ale mogą powodować niepotrzebne koszty, ponieważ produkcja reduktorów mimośrodowych jest często droższa w produkcji niż równoważna jednostka koncentryczna ze względu na bardziej złożone oprzyrządowanie i dodatkową weryfikację wymiarów wymaganą przez geometrię przesunięcia. Potwierdzenie, która strona pompy faktycznie wymaga geometrii mimośrodowej, zamiast stosować ją równomiernie do ssania i tłoczenia w ramach ogólnego środka ostrożności, to prosty sposób kontrolowania kosztów projektu bez uszczerbku dla konkretnych korzyści inżynieryjnych, jakie zapewnia geometria mimośrodowa tam, gdzie jest naprawdę potrzebna.

Typowe błędy specyfikacji

Najczęstszym i najczęstszym błędem specyfikacji dotyczącym reduktorów jest zamawianie reduktora koncentrycznego do zastosowania w pompie ssawnej bez świadomości, że faktycznie potrzebny był zespół mimośrodowy, płaską stroną do góry — błąd ten potęguje fakt, że reduktor koncentryczny jest często domyślną pozycją w katalogu i tańszą opcją, co czyni go łatwym i pozornie rozsądnym wyborem dla kupującego lub instalatora, który nie jest szczególnie świadomy omówionych powyżej konsekwencji NPSH i akumulacji powietrza. Powiązanym błędem jest zamówienie prawidłowego typu reduktora mimośrodowego, ale brak określenia lub jasnego przekazania instalatorowi wymaganej orientacji po stronie płaskiej, co powoduje, że decyzję o orientacji należy podjąć w terenie, bez zrozumienia podstawowych przesłanek inżynieryjnych w miejscu instalacji.

Firma Ningbo Baodi Plastic Valve Co., Ltd. przeprowadziła zapytania ofertowe, w przypadku których początkowe żądanie kupującego określało jedynie rozmiar nominalny i materiał reduktora przeznaczonego do obsługi ssania pompy, bez wskazania wymagań dotyczących geometrii lub orientacji, i współpracowało z takimi nabywcami w celu potwierdzenia prawidłowej specyfikacji przed produkcją — przykład tego rodzaju wyjaśnień technicznych, jakie producent posiadający doświadczenie w zakresie zaworów bezpośrednich i łączenia pomp, opierając się na historii firmy od 1979 r., może udzielić w procesie potwierdzania zamówienia, zamiast po prostu dostarczać w dosłownym, niekompletnym stanie specyfikacja zgodnie z przedłożeniem.

Specyfikacja Zamówienia

Kupujący określający reduktory do zastosowań w pompach ssących powinni wyraźnie określić geometrię koncentryczną lub mimośrodową oraz wymaganą orientację płaskiej strony w momencie składania zamówienia — jest to wymóg funkcjonalny, którego nie należy pozostawiać do ustalenia w terenie. Należy również potwierdzić zarówno rozmiary końcówek, metodę połączenia, ocenę ciśnienia/temperatury, jak i długość stożka (w przypadku zastosowań wrażliwych na erozję wymaga stopniowego przejścia). Dystrybutorzy zaopatrujący wykonawców instalacji pomp zazwyczaj przechowują reduktory mimośrodowe oddzielnie od reduktorów koncentrycznych w typowych kombinacjach rozmiarów, biorąc pod uwagę ich różne wymagania dotyczące zastosowań i ryzyko pomyłki, jeśli oba typy są magazynowane bez wyraźnego oddzielenia i oznakowania.

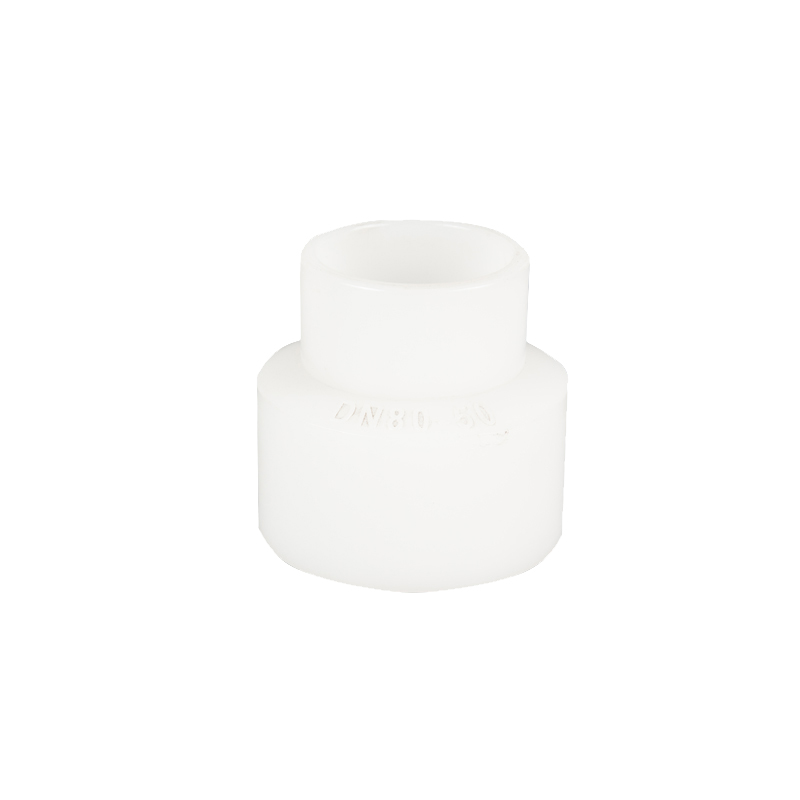

Ningbo Baodi Plastic Valve Co., Ltd. eksportuje do ponad 60 krajów, posiadając certyfikaty ISO 9001, ISO 14001 i ISO 45001 potwierdzające orientację reduktora i dokładność wymiarową pakietów pomp i zaworów wysyłanych na arenie międzynarodowej, produkując reduktory w pełnym zakresie materiałów PVC, CPVC, PP i PVDF, aby dopasować je do materiałów pomp i rurociągów procesowych stosowanych w zróżnicowanej bazie projektów eksportowych firmy.
