A Trójnik do montażu rur z tworzywa sztucznego dzieli przepływ pomiędzy prostym odcinkiem głównym i odgałęzieniem 90°. Wyzwaniem inżynierskim przy określaniu i instalowaniu trójników rzadko jest sama złączka — zapewnia ona przewidywalny, prawidłowo zrównoważony rozkład przepływu w każdym odgałęzieniu systemu, co wymaga zrozumienia, w jaki sposób faktycznie następuje podział, zamiast zakładać, że symetryczny wygląd złączki gwarantuje symetryczny wynik przepływu.

Od czasu rozszerzenia swojej działalności na przemysłowe rury i kształtki z tworzyw sztucznych w 2006 roku, firma Ningbo Baodi Plastic Valve Co., Ltd. dostarcza łączniki rurowe z tworzyw sztucznych, wraz z szerszą gamą zaworów, przy czym trójniki są szeroko stosowane w kolektorach rozdzielczych do uzdatniania wody, kolektorach przesyłu chemikaliów i odgałęzieniach technologicznych dla klientów eksportowych firmy z wielu branż.

Mechanizm podziału przepływu

Przepływ wpływający do trójnika dzieli się w zależności od względnego oporu każdej dalszej ścieżki — długości rury, złączek, zaworów i podłączonego sprzętu — a nie według własnej geometrii trójnika. Dwie gałęzie o identycznym rozmiarze nominalnym mogą zapewnić nierówny przepływ, jeśli jedno z nich ma więcej złączek na odpływie, dłuższy przebieg lub częściowo zamknięty zawór. Jest to podstawowa zasada hydrauliczna, która ma zastosowanie niezależnie od tego, jak starannie wyprodukowano sam trójnik lub jak symetryczne są jego wymiary fizyczne: złączka ustala punkt połączenia, ale rzeczywisty podział przepływu zależy całkowicie od tego, co dzieje się za tym punktem na każdym odgałęzieniu.

W kolektorach z wieloma trójnikami na całej długości odgałęzienia znajdujące się bliżej źródła zasilania mogą otrzymywać nieproporcjonalnie większy przepływ niż odgałęzienia położone dalej w dół rzeki, chyba że zostało to wyraźnie uwzględnione w projekcie, ponieważ w odgałęzieniach znajdujących się bliżej źródła zazwyczaj występuje mniejszy spadek ciśnienia, aby dotrzeć do tego punktu niż w odgałęzieniach znajdujących się dalej wzdłuż kolektora, gdzie płyn utracił już pewne ciśnienie podczas przemieszczania się przez górną część rurociągu głównego i wszystkie trójniki, które minął po drodze. Efekt ten staje się bardziej wyraźny w miarę wzrostu liczby gałęzi wzdłuż pojedynczego nagłówka oraz w miarę wzrostu długości nagłówka w stosunku do jego średnicy.

Charakterystyka turbulencji gałęzi

Wylot odgałęzienia trójnika charakteryzuje się większymi turbulencjami niż prosty odcinek główny, ponieważ przepływ musi zmienić kierunek, aby wyjść przez króciec odgałęziony, w sposób analogiczny do zachowania separacji przepływu omawianego w odniesieniu do złączek kolankowych, chociaż trójdrożna geometria trójnika wprowadza dodatkową złożoność poza zwykłym kolanem dwuportowym. Ten zlokalizowany efekt jest niezależny od powyższych rozważań dotyczących równoważenia przepływu w całym kolektorze i jest jednym z powodów, dla których połączenia odgałęzień są bardziej podatne na utratę ciśnienia niż główny odcinek przechodzący przez tę samą złączkę — ścieżka przepływu biegnąca prosto przez trójnik ulega znacznie mniejszym zakłóceniom niż ścieżka przepływu wychodząca przez odgałęzienie.

To rozróżnienie ma znaczenie przy doborze wyposażenia montowanego na odgałęzieniu, takiego jak przepływomierze lub zawory regulacyjne: urządzenie zamontowane w pobliżu wylotu trójnika może doświadczać bardziej zaburzonego profilu przepływu wlotowego niż równoważne urządzenie zamontowane na odcinku głównym w tej samej nominalnej odległości od złączki, a tolerancje na odcinek prosty w przypadku oprzyrządowania montowanego na odgałęzieniu należy ogólnie traktować z co najmniej taką samą ostrożnością, jak w przypadku oprzyrządowania przylegającego do kolanka, jeśli nie więcej.

Koszulka prosta vs koszulka redukcyjna

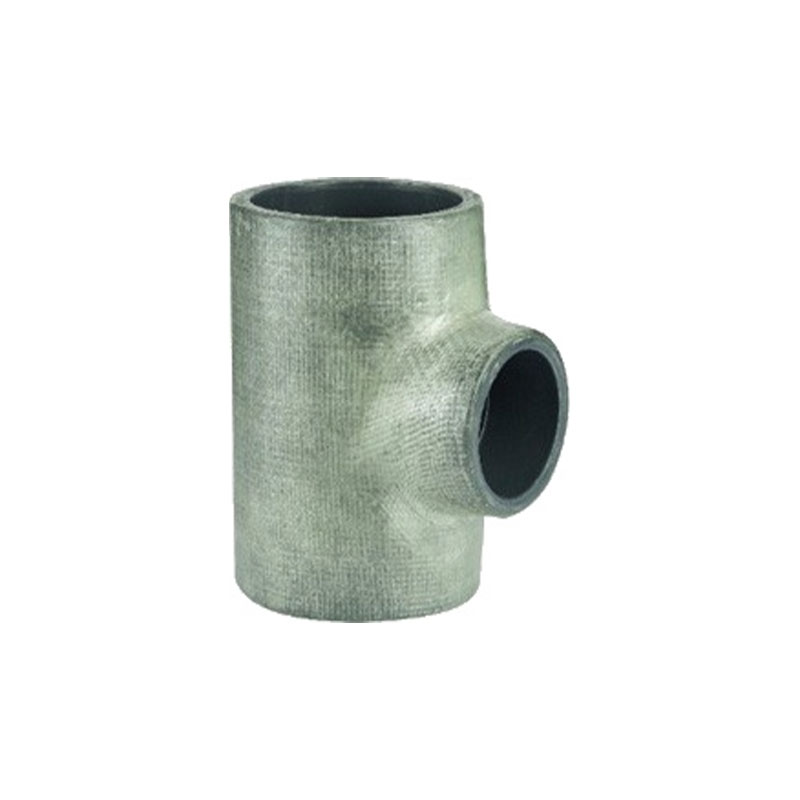

Jeżeli odgałęzienie spełnia znacznie mniejsze wymagania dotyczące przepływu niż odcinek główny, trójnik redukcyjny pozwala uniknąć przewymiarowania tego odgałęzienia i jego dalszych elementów — kran przyrządu lub złącze próbkujące rzadko muszą odpowiadać średnicy głównego kolektora, a określenie pełnowymiarowego odgałęzienia w takich przypadkach zwiększa niepotrzebne koszty materiałowe bez odpowiednich korzyści funkcjonalnych. Specyficzne względy inżynieryjne, które mają zastosowanie do trójników redukcyjnych, w tym ich wymagania dotyczące wymiarowania w trzech wymiarach i ich rola w ekonomii nadproża, zostały omówione osobno i bardziej szczegółowo w kategorii produktów trójników redukcyjnych.

Projekt kolektora i głowicy dystrybucyjnej

Wiele trójników wzdłuż wspólnego kolektora tworzy kolektor dystrybucyjny zasilający równoległe linie technologiczne, ciągi filtracyjne lub punkty dozowania — konfiguracja powszechna w stacjach uzdatniania wody, gdzie pojedyncza główna linia zasilająca musi zasilać kilka równoległych ciągów uzdatniających, z których każdy wymaga odmierzonego i kontrolowanego udziału przepływu w sumie. Zawory równoważące na każdym odgałęzieniu są standardową metodą korygowania opisanej powyżej tendencji do nierównomiernego przepływu, ponieważ idealnie dopasowany opór odgałęzienia rzadko jest osiągalny poprzez samo dobranie rozmiaru rury; nawet w kolektorze zaprojektowanym z identycznymi długościami rur odgałęźnych i identycznym wyposażeniem końcowym może z czasem wystąpić nierówny rozkład przepływu, ponieważ w poszczególnych odgałęzieniach gromadzi się różna ilość zanieczyszczeń, kamienia lub zużycia zaworów.

Rozstawy i rozmiary odgałęzień należy zaplanować z uwzględnieniem tendencji do braku równowagi, szczególnie w przypadku dłuższych kolektorów z wieloma punktami poboru, gdzie skumulowany spadek ciśnienia w ciągu głównym między pierwszym a ostatnim odgałęzieniem może stanowić znaczną część całkowitego dostępnego ciśnienia, pogłębiając efekt niezrównoważenia przepływu w odgałęzieniach najbardziej oddalonych od źródła. Niektóre konstrukcje kolektorów rozwiązują ten problem bezpośrednio, stopniowo zmniejszając średnicę głównego odcinka w miarę oddalania się od źródła, a przepływ jest stopniowo odprowadzany w każdym odgałęzieniu, co pomaga utrzymać bardziej stałą prędkość — i odpowiednio bardziej stały spadek ciśnienia na jednostkę długości — wzdłuż całego kolektora, zamiast pozwalać na stały spadek prędkości w miarę usuwania przepływu w każdym kolejnym odgałęzieniu.

Specyfikacja orientacji

Orientację odgałęzienia należy określić na etapie projektowania kolektora, a nie pozostawić wygodzie instalacji. Wylot odgałęzienia skierowany do góry może uwięzić powietrze, które z czasem może gromadzić się w kieszeni wystarczająco dużej, aby zakłócić przepływ w odgałęzieniu lub, w skrajnych przypadkach, spowodować powstanie śluzy powietrznej, która skutecznie całkowicie blokuje przepływ przez odgałęzienie do czasu uwolnienia uwięzionego powietrza. Wylot skierowany w dół może gromadzić osad w niektórych instalacjach płynowych, szczególnie tam, gdzie prędkość głównego przepływu nie jest wystarczająco wysoka, aby utrzymać cząstki stałe w całkowitej zawiesinie, gdy przechodzą przez przyłącze odgałęzione.

Prawidłowa orientacja zależy od tłoczonego płynu oraz od tego, czy na tym połączeniu wymagane jest celowe uwalnianie powietrza lub drenaż — kolektor przenoszący uzdatnioną wodę z znikomą zawartością cząstek ma inne priorytety orientacji niż ten, w którym dopływa woda surowa ze znacznym ładunkiem osadów, nawet jeśli w obu przypadkach można zastosować identyczne trójniki z czysto wymiarowego punktu widzenia.

Wymagania dotyczące wsparcia

Każdy trójnik wprowadza ścieżkę obciążenia w trzecim kierunku poza biegiem głównym, ponieważ samo odgałęzienie wraz z rurą, zaworem lub wyposażeniem, które jest do niego podłączone, stanowi dodatkowy ciężar i potencjalne obciążenie mechaniczne działające pod kątem do własnego systemu nośnego ciągu głównego. Jest to szczególnie istotne, gdy zawór lub przyrząd jest montowany bezpośrednio na odgałęzieniu — zazwyczaj wymagane jest dodatkowe podparcie w pobliżu tego połączenia, ponieważ obciążenie odgałęzienia przekracza obciążenie, do którego przenoszenia zostały zaprojektowane istniejące podpory ciągu głównego, a niepodparte odgałęzienie, na którym znajduje się zawór, może z czasem wytworzyć wspornikowe obciążenie zginające na korpusie trójnika, w zasadzie podobne do ryzyka związanego ze wspornikiem omówionego w odniesieniu do zaślepek rur, ale wynikającego z aktywnego połączenia odgałęzionego, a nie ślepego zakończenia.

Opcje materiałowe

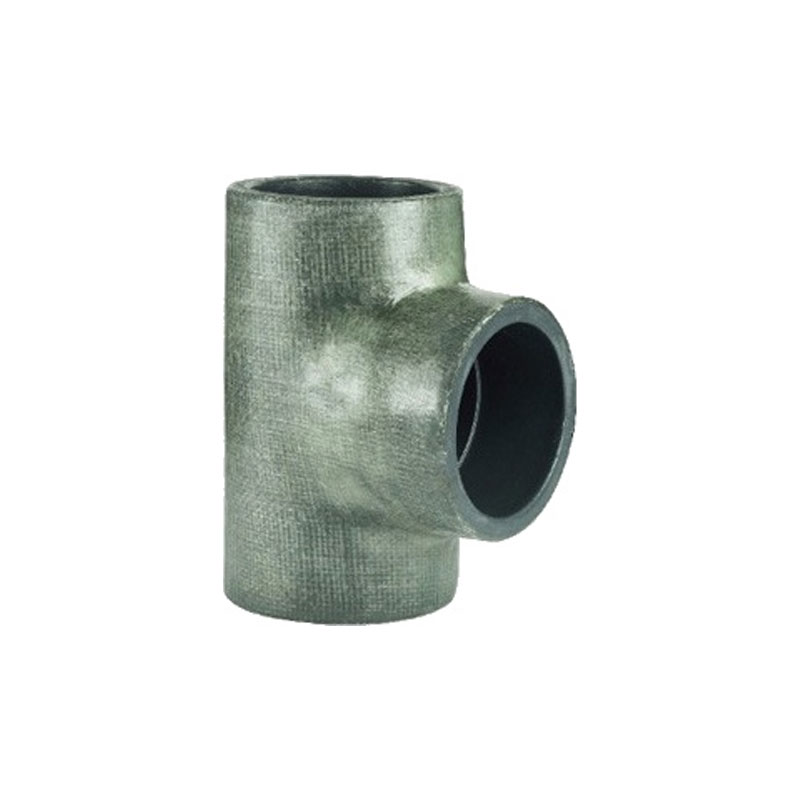

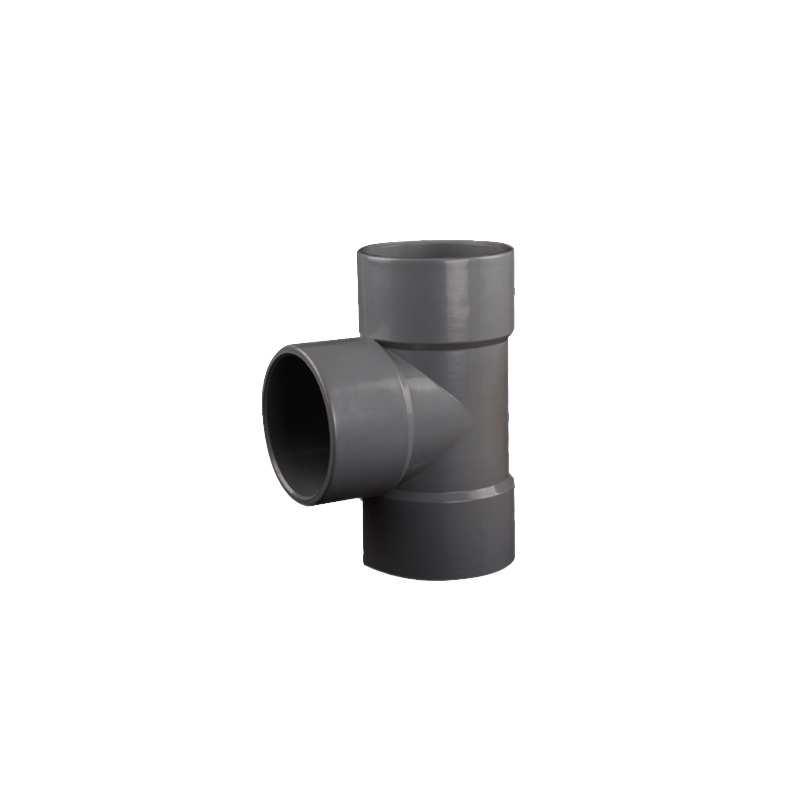

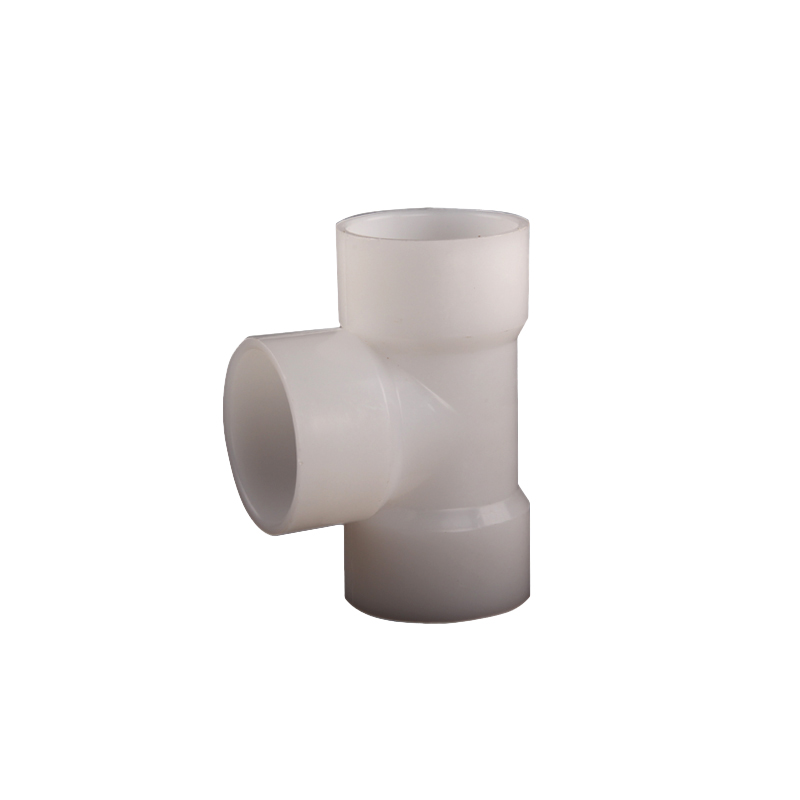

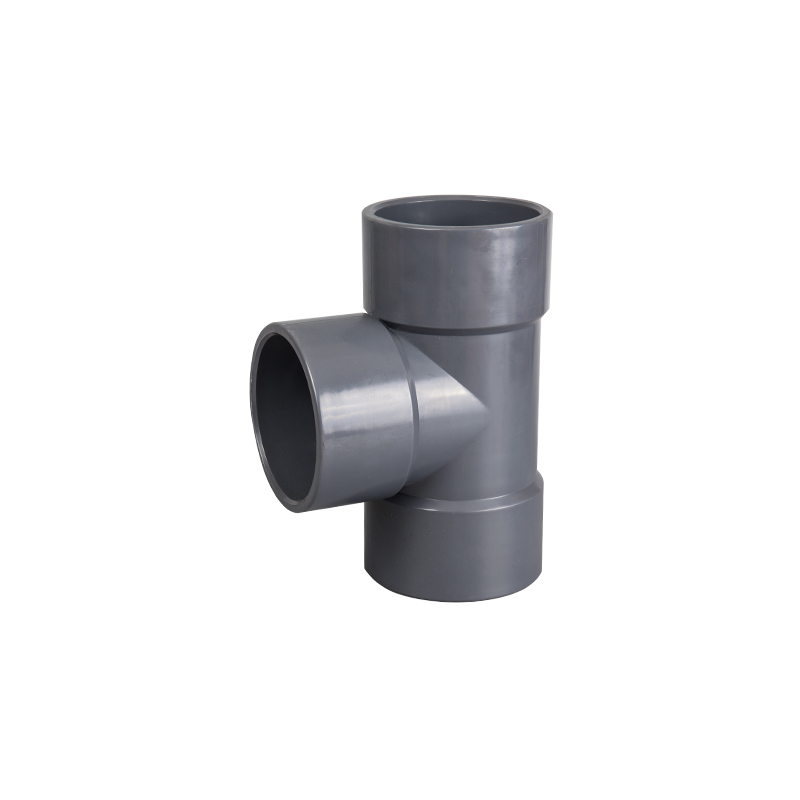

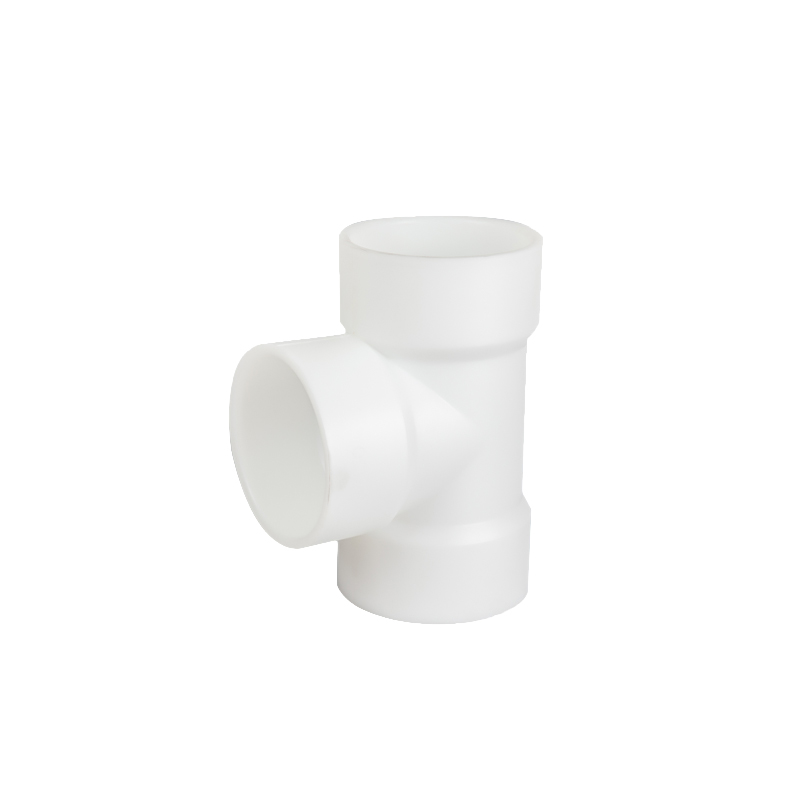

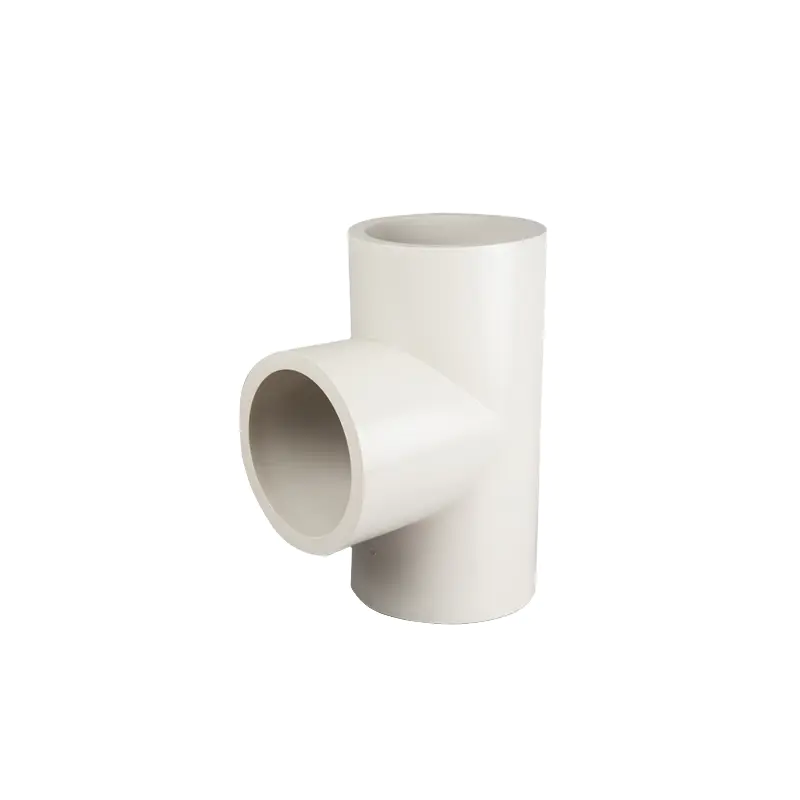

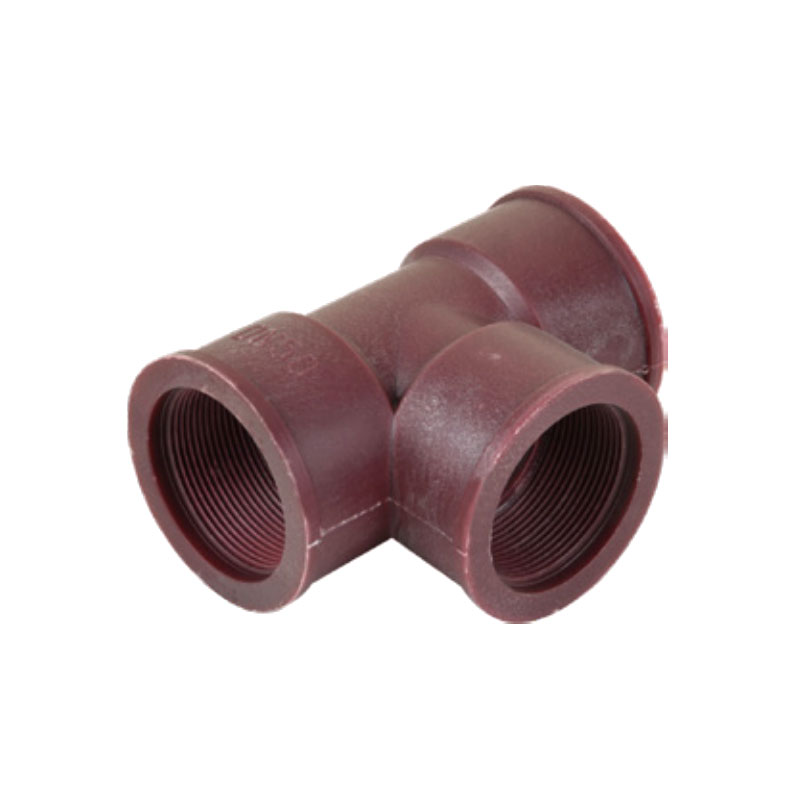

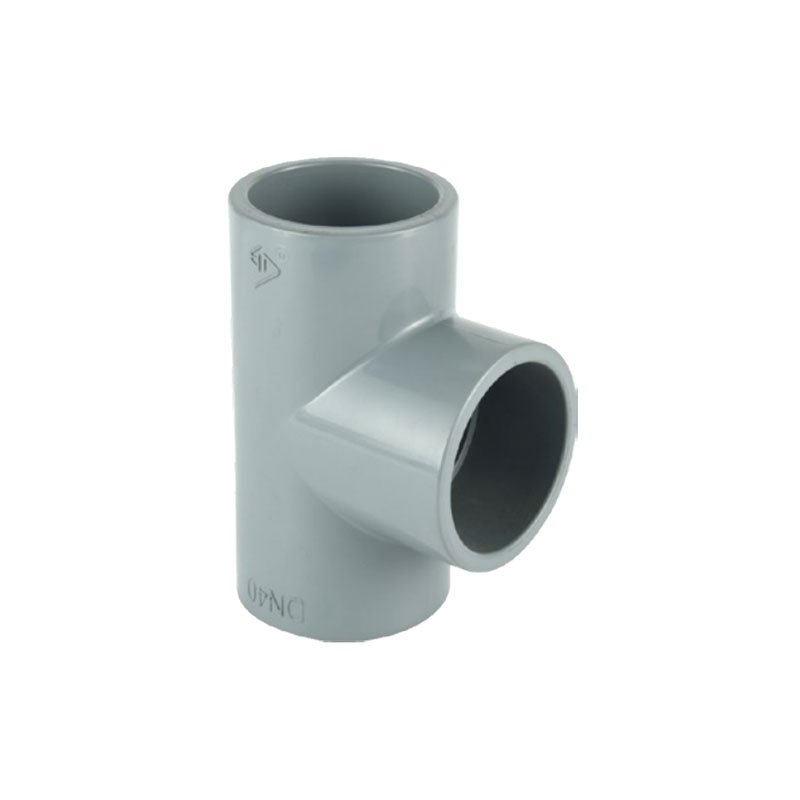

Trójniki z PVC służą do dystrybucji wody o temperaturze otoczenia i kolektorów przesyłu chemikaliów, stanowiąc najczęściej wybierany materiał do zastosowań w kolektorach uzdatniania wody komunalnej i przemysłowej. CPVC rozszerza te same zasady projektowania na systemy ciepłej wody, zachowując podobne podejście do instalacji, a jednocześnie wytrzymując podwyższone temperatury, które przekraczałyby zakres niezawodności standardowego PVC. Trójniki PP, zwykle łączone metodą stapiania, nadają się do zastosowań w instalacjach kwasowych, zasadowych i kolektorach ścieków, gdzie złącze wtapialne zapewnia ciągłe połączenie dobrze dostosowane do systemów dozowania i przesyłu agresywnych chemikaliów. Trójniki PVDF służą do rozdzielania agresywnych środków chemicznych i o wysokiej czystości, wymagających szerokiej odporności chemicznej, powszechnie określonej w specjalnych zastosowaniach chemicznych i w pobliżu półprzewodników wody procesowej.

Wybieranie materiału dla każdej gałęzi zamiast domyślnego ustawiania całej kolektora na materiał używany w głównym odcinku może być właściwe, gdy poszczególne gałęzie obsługują naprawdę różne dalsze procesy z różnym narażeniem chemicznym – na przykład kolektor zasilający kilka ciągów oczyszczania mógłby rozsądnie zastosować PP w odgałęzieniu zasilającym punkt dozowania kwasu, podczas gdy pozostała część kolektora i inne odgałęzienia wykorzystuje PVC, pod warunkiem, że przejście między materiałami na odpowiednim trójniku jest określone i wykonane prawidłowo przy użyciu odpowiedniego adaptera lub łącznika przejściowego, a nie zakładane jako bezpośrednie, nieskomplikowane łączenie różnych materiałów.

Opisane powyżej zasady dystrybucji przepływu i turbulencji mają zastosowanie niezależnie od materiału — zachowanie hydrauliczne trójnika jest funkcją jego geometrii i charakterystyki oporu dalszego układu, a nie konkretnego tworzywa termoplastycznego, z którego jest wykonany. Ningbo Baodi Plastic Valve Co., Ltd. produkuje trójniki z pełnego asortymentu materiałów i dostarczyła komponenty kolektora obejmujące kilka materiałów w ramach jednego projektu, w którym różne gałęzie tego samego ogólnego systemu transportowały płyny o różnych wymaganiach chemicznych i temperaturowych.

Typowe błędy w projektowaniu i specyfikacji kolektora

Częstym błędem projektowym jest jednakowe dobranie rozmiaru każdej gałęzi w rozgałęzieniu, niezależnie od rzeczywistego zapotrzebowania na odgałęzieniu, przy założeniu, że jednolity rozmiar odgałęzienia upraszcza zaopatrzenie i instalację. Chociaż upraszcza to zaopatrzenie, może spowodować, że niektóre odgałęzienia będą zbyt duże w stosunku do ich rzeczywistego zapotrzebowania na przepływ, a inne potencjalnie niedowymiarowane, i nie poprawia to opisanej powyżej tendencji braku równowagi przepływu w pobliżu źródła — jednolite wymiary rozgałęzień dotyczą standaryzacji komponentów, a nie równowagi hydraulicznej i nie należy łączyć tych dwóch elementów podczas przeglądu projektu.

Drugim częstym błędem jest pominięcie zaworów równoważących w projekcie rozgałęźnika w oczekiwaniu, że dobrze zaprojektowany, symetryczny układ w naturalny sposób zapewni równomierny rozkład przepływu na wszystkich odgałęzieniach. W praktyce dokładna symetria hydrauliczna w wielu odgałęzieniach jest trudna do osiągnięcia na podstawie samego rozmiaru i układu rur, zwłaszcza gdy uwzględni się czynniki rzeczywiste, takie jak drobne odchylenia w instalacji, różna rezystancja sprzętu na każdym odgałęzieniu i stopniowe zanieczyszczanie — zawory równoważące stanowią praktyczny mechanizm pozwalający na skorygowanie tych czynników po fakcie, a ich pominięcie w pierwotnym projekcie często skutkuje kosztownymi pracami modernizacyjnymi, gdy nierówny rozkład przepływu ujawni się podczas rozruchu lub na początku eksploatacji.

Trzeci błąd, charakterystyczny dla kolektorów łączących trójniki proste i redukcyjne, polega na braku śledzenia skumulowanych zmian średnicy wzdłuż głównego biegu na rysunkach projektu, co prowadzi do nieporozumień podczas instalacji, który trójnik należy w którym miejscu wzdłuż kolektora – szczególnie problematyczny w przypadku kolektorów z wieloma punktami poboru, gdzie luka w oznakowaniu lub dokumentacji może skutkować zamontowaniem niewłaściwego trójnika w danym miejscu, co wymaga przeróbki po wykryciu błędu, często tylko wtedy, gdy kolektor jest poddawany próbie ciśnieniowej lub oddany do użytku.

Firma Ningbo Baodi Plastic Valve Co., Ltd. współpracowała z nabywcami projektów, aby przed rozpoczęciem produkcji sprawdzić układy kolektorów pod kątem typowych wzorców błędów. Podejście to opiera się na szerszym doświadczeniu firmy w dostarczaniu zarówno zaworów używanych do równoważenia kolektorów, jak i samych trójników, co pozwala na pełniejszy obraz interakcji obu typów komponentów w ramach jednego projektu systemu dystrybucyjnego.

Specyfikacja zamówień dla różnorodnych projektów

Nabywcy projektu montujący rozgałęźniki dystrybucyjne powinni określić rozmiary głównego odcinka i odgałęzień indywidualnie dla każdej pozycji trójnika, zamiast zakładać jednolitość w całym rozgałęźniku, ponieważ rozmiar odgałęzień rozgałęźnika często różni się na długości, ponieważ różne odgałęzienia spełniają różne wymagania na dalszym odcinku. Należy potwierdzić, że metoda połączenia i wartość ciśnienia/temperatury są zgodne z resztą serii, a trójniki z dopasowanej partii należy zamówić, aby zachować spójność wymiarową w całym zespole kolektora, ponieważ kolektor łączący trójniki z różnych partii produkcyjnych z nawet niewielkimi różnicami wymiarowymi może powodować niespójności podczas montażu lub prefabrykacji.

Dystrybutorzy obsługujący wykonawców uzdatniania wody i przetwórstwa chemicznego zazwyczaj oferują zarówno trójniki proste, jak i redukcyjne w popularnych kombinacjach rozmiarów, ponieważ wymagania odgałęzień często różnią się od rozmiaru głównej linii w rzeczywistych układach projektów, a dystrybutor, który nie jest w stanie dostarczyć prawidłowej kombinacji trójników redukcyjnych dla danego projektu, może zmusić wykonawcę do zastosowania mniej wydajnego oddzielnego zespołu trójnika i redukcji, co wiąże się z dodatkowymi kosztami i czasem instalacji.

Ningbo Baodi Plastic Valve Co., Ltd. posiada certyfikaty ISO 9001, ISO 14001 i ISO 45001 potwierdzające spójność wymiarową projektów kolektorów i kolektorów, a także eksportuje swój asortyment złączek rurowych, w tym trójniki z pełnego spektrum materiałów i rozmiarów opisanych powyżej, do dystrybutorów i klientów-wykonawców projektów w ponad 60 krajach.
