Nominalny rozmiar rury to konwencja oznakowania, a nie wymiar produkcyjny. A Kołnierz do montażu rur z tworzywa sztucznego zamówione w tym samym rozmiarze nominalnym mogą być wyprodukowane prawidłowo w kilku różnych rodzinach standardów międzynarodowych i tylko jeden z nich będzie pasował do danego elementu współpracującego wyposażenia. Średnica koła śrubowego, liczba otworów i klasa ciśnienia — a nie liczba nominalna — decydują o tym, czy połączenie kołnierzowe jest fizycznie kompatybilne. To rozróżnienie jest przyczyną większej liczby sporów dotyczących zamówień w międzynarodowym handlu rurociągami niż prawie jakakolwiek inna kwestia związana z pojedynczą specyfikacją, właśnie dlatego, że jest niewidoczne w prostym wierszu zamówienia, który podaje jedynie rozmiar i materiał.

Początki firmy Ningbo Baodi Plastic Valve Co., Ltd. sięgają 1979 r., kiedy to warsztaty jej poprzedników wyprodukowały pierwszy w Chinach zawór membranowy z tworzywa sztucznego, produkt, który przeszedł ocenę Ministerstwa Przemysłu Chemicznego w 1983 r. Ta wczesna dyscyplina produkcyjna dotycząca dokładności wymiarowej i niezawodności elementów ciśnieniowych została kontynuowana, gdy firma w 2006 r. rozszerzyła swoją działalność na przemysłowe rury i złączki z tworzyw sztucznych, w tym elementy połączeń kołnierzowych.

Główne rodziny standardowych kołnierzy

Cztery standardowe rodziny stanowią zdecydowaną większość połączeń kołnierzowych spotykanych w międzynarodowym handlu rurociągami przemysłowymi, a każda z nich ma własną logikę wyrażania wartości ciśnienia i wzoru śrub.

Ocena klasy i ocena PN stanowią odpowiedzi na dwa różne pytania i nie są bezpośrednio wymiennymi liczbami, nawet jeśli wydają się być zbliżone liczbowo. Traktowanie „klasy 150” i „PN16” mniej więcej tak samo, ponieważ oba brzmią jak oznaczenia średniego ciśnienia, jest jednym z bardziej powszechnych i kosztownych założeń dokonywanych przez nabywców niezaznajomionych z zamówieniami przekraczającymi standardy.

Parametry wymiarowe, które należy zweryfikować

Poza samą rodziną standardów, o tym, czy kołnierz będzie fizycznie działać zgodnie z przeznaczeniem, decyduje kilka konkretnych wymiarów, a każdy z nich zasługuje na niezależną weryfikację, a nie na podstawie samego rozmiaru nominalnego.

Średnica rozstawu śrub (BCD): średnica okręgu przechodzącego przez środek każdego otworu na śrubę. Jest to podstawowy wymiar określający, czy śruby będą wyrównane — dwa kołnierze o tym samym nominalnym rozmiarze i średnicy zewnętrznej mogą nadal mieć różne BCD w ramach różnych norm, a niedopasowanie BCD nawet o kilka milimetrów uniemożliwi w ogóle ustawienie się śrub.

Liczba i rozmiar otworów na śruby: Normy różnią się liczbą określonych otworów na śruby przy danym rozmiarze nominalnym i klasie ciśnienia oraz samą średnicą otworu. Kołnierz z ośmioma otworami nie może idealnie pasować do kołnierza wywierconego na cztery, nawet jeśli BCD się pokrywa.

Zewnętrzna średnica i grubość kołnierza: drugorzędne w stosunku do BCD w przypadku podstawowego montażu, ale istotne dla osadzania uszczelek i luzu w instalacjach o ograniczonej przestrzeni, szczególnie tam, gdzie kołnierz znajduje się blisko sąsiednich rur, stali konstrukcyjnej lub izolacji.

Podniesiona twarz lub płaska twarz: geometria powierzchni uszczelniającej musi odpowiadać typowi uszczelki i konstrukcji kołnierza współpracującego; mieszanie kołnierzy z wypukłą i płaską powierzchnią czołową bez odpowiedniej uszczelki może skutkować nierównym uszczelnieniem, a w niektórych przypadkach pęknięciem powierzchni czołowej kołnierza pod obciążeniem śrubowym, szczególnie w przypadku materiałów z tworzyw sztucznych, które są mniej tolerancyjne na miejscową koncentrację naprężeń niż metal.

Średnica otworu: otwór wewnętrzny powinien odpowiadać rzeczywistej średnicy zewnętrznej lub wewnętrznej rury łączącej, w zależności od metody połączenia (kielich, czop lub spoina doczołowa), która sama w sobie różni się w zależności od materiału i konwencji producenta.

Rozważania dotyczące materiału i ciśnienia

Zgodność ze standardem kołnierzy to tylko połowa problemu w specyfikacji; materiał i jego wartość ciśnienia i temperatury tworzą drugą połowę i nie są one niezależne. Kołnierz z PVC, kołnierz CPVC, kołnierz PP i kołnierz PVDF o tej samej klasie ciśnienia nominalnego niekoniecznie będą działać identycznie w tej samej temperaturze roboczej, ponieważ każdy tworzywo termoplastyczne ma własną krzywą obniżania wartości znamionowych ciśnienia zależną od temperatury.

Kołnierze PCV są najczęściej wybieraną opcją do uzdatniania wody w temperaturze otoczenia, ogólnego przesyłu wody przemysłowej i zastosowań chemicznych o umiarkowanej mocy, oferując korzystną równowagę kosztów, odporności na korozję i wytrzymałości mechanicznej w zakresie temperatur znamionowych.

Kołnierze PCV znacznie rozszerzają zakres temperatur użytkowych powyżej standardowego PVC, co czyni je standardowym wyborem w przypadku stosowania gorącej wody lub chemikaliów w podwyższonej temperaturze, zachowując jednocześnie większość profilu odporności chemicznej PVC.

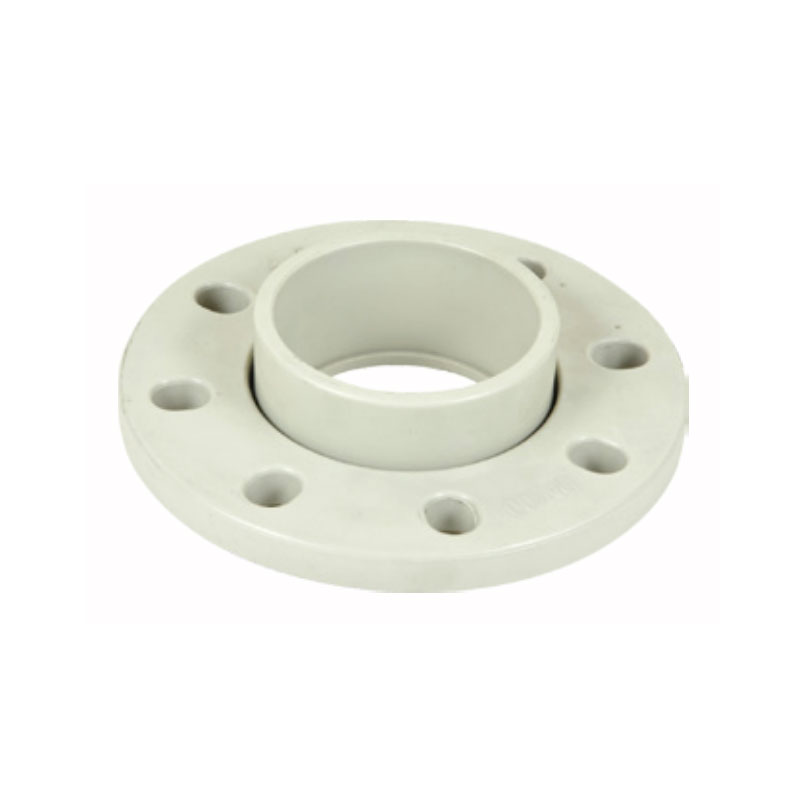

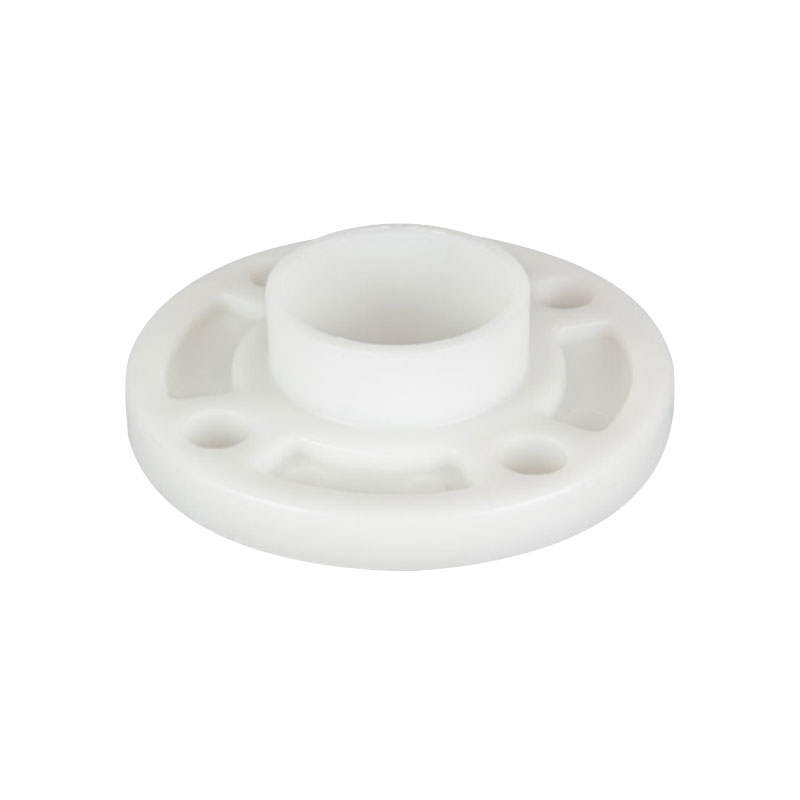

Kołnierze PP są wybierane przede wszystkim ze względu na ich odporność na szeroki zakres kwasów, zasad i rozpuszczalników i są powszechnie stosowane w oczyszczaniu ścieków, transporcie ścieków przemysłowych i ogólnym przetwarzaniu chemicznym, gdzie odporność chemiczna PVC jest niewystarczająca.

Kołnierze PVDF reprezentują najwyższy poziom odporności chemicznej i termicznej wśród powszechnych tworzyw termoplastycznych i są zwykle przeznaczone do agresywnych zastosowań chemicznych, przenoszenia płynów klasy półprzewodnikowej lub farmaceutycznej oraz zastosowań, w których wymagana jest jednocześnie wysoka czystość i szeroka kompatybilność chemiczna.

Ningbo Baodi Plastic Valve Co., Ltd. posiada krajową licencję na produkcję elementów rurociągów ciśnieniowych do wyposażenia specjalnego, kwalifikację szczególnie powiązaną z produkcją elementów rurociągów pod ciśnieniem, w tym połączeń kołnierzowych, i produkuje kołnierze z pełnego asortymentu materiałów, aby wspierać projekty o różnych wymaganiach chemicznych i termicznych.

Priorytet referencyjny weryfikacji

Gdy obowiązująca norma jest niepewna – co jest częstą sytuacją, gdy kupujący zaopatruje się w komponent zamienny lub rozszerzający do sprzętu zainstalowanego wiele lat wcześniej lub do sprzętu pierwotnie dostarczonego przez innego producenta – kilka źródeł referencyjnych charakteryzuje się różnymi poziomami niezawodności, a kupujący powinni zrozumieć istniejącą między nimi hierarchię.

Najbardziej wiarygodnym odniesieniem jest rysunek wymiarowy producenta wyposażenia współpracującego, ponieważ odzwierciedla on kołnierz rzeczywiście wyprodukowany, a nie taki, jaki teoretycznie określono w ogólnej normie. Jeżeli rysunek jest niedostępny, fizyczny pomiar istniejącego zainstalowanego kołnierza — średnica rozstawu śrub, liczba otworów, średnica otworu i średnica zewnętrzna — zapewnia bezpośrednie i weryfikowalne dane. Dokument specyfikacji rurociągów projektu jest kolejnym najbardziej wiarygodnym źródłem, szczególnie w przypadku projektów nowych budynków, w których specyfikacja została napisana w celu regulowania całego systemu rurociągów. Kraj lub region instalacji należy traktować jedynie jako ogólny wskaźnik, nigdy jako jedyne odniesienie, ponieważ sprzęt pozyskiwany za granicą nie zawsze jest zgodny ze standardami najczęściej stosowanymi w regionie jego instalacji – statek o standardzie europejskim mógłby zostać zainstalowany w miejscu realizacji projektu w regionie, w którym w przeciwnym razie dominuje ANSI.

Wiercenie niestandardowe i OEM

Tam, gdzie współpracujące wyposażenie jest niestandardowe, specyficzne dla regionu lub nie odpowiada już opublikowanej tabeli – co jest częstą sytuacją w przypadku starszych lub wycofanych urządzeń – kołnierze można wyprodukować na podstawie rysunku wymiarowego dostarczonego przez klienta lub próbki fizycznej, a nie według normy katalogowej. Wymaga to potwierdzenia wykonalności oprzyrządowania przed wyceną, ponieważ niestandardowe wzory śrub mogą wymagać dedykowanych uchwytów wiertniczych w zależności od wielkości produkcji i rozmiaru kołnierza i jest powszechne w przypadku projektów modernizacyjnych, w których oryginalne wyposażenie nie jest już produkowane i żadna część katalogowa nie będzie pasować.

W przypadku dystrybucji pod marką własną lub pod marką OEM – porozumienie, które Ningbo Baodi Plastic Valve Co., Ltd. wspiera dla wielu swoich międzynarodowych partnerów dystrybucyjnych – należy również potwierdzić wymagania dotyczące standardowego oznakowania na początku, ponieważ niektóre rynki eksportowe wymagają, aby obowiązująca norma była widocznie oznaczona na powierzchni czołowej kołnierza lub opakowaniu w celu odprawy celnej i identyfikowalności instalacji, a modernizacja tego oznakowania po rozpoczęciu produkcji jest trudniejsza niż określenie go z góry.

Oczekiwania dotyczące testowania i dokumentacji

Nabywcy międzynarodowi, zwłaszcza ci, którzy zaopatrują się w regulowanych branżach lub dużych projektach infrastrukturalnych, zazwyczaj oczekują, że do zamówienia kołnierzowego dołączono pakiet dokumentacji, wykraczający poza same komponenty fizyczne. Zwykle obejmuje to raporty z kontroli wymiarowej potwierdzające średnicę rozstawu śrub, liczbę otworów i średnicę otworu zgodnie z określoną normą; certyfikacja materiałowa potwierdzająca gatunek i partię żywicy; oraz, w przypadku zastosowań, w których ciśnienie jest krytyczne, dane z testu hydrostatycznego lub ciśnienia rozrywającego wykazujące, że kołnierz spełnia swoją klasę ciśnienia znamionowego w określonej temperaturze.

Ningbo Baodi Plastic Valve Co., Ltd. posiada certyfikaty ISO 9001, ISO 14001 i ISO 45001, stanowiące ramy wspierające spójną dokumentację jakości, zarządzanie środowiskiem i praktyki bezpieczeństwa pracy w całej serii produkcyjnej – istotne nie tylko dla własnego procesu zapewnienia jakości kupującego, ale często dla jego własnych klientów na dalszym etapie łańcucha dostaw lub organów regulacyjnych, które mogą zażądać dowodów potwierdzających system jakości producenta w ramach zatwierdzenia projektu.

Uwagi dotyczące skręcania i instalacji specyficzne dla kołnierzy z tworzyw sztucznych

Kołnierze z tworzywa sztucznego zachowują się inaczej pod obciążeniem śrubami niż kołnierze metalowe, a instalatorzy przyzwyczajeni do rur metalowych czasami przejmują nawyki dotyczące momentu obrotowego, które nie są odpowiednie dla elementów termoplastycznych. Ponieważ tworzywo sztuczne ma niższy moduł sprężystości i jest bardziej podatne na pełzanie pod długotrwałym obciążeniem niż metal, nadmierne dokręcenie plastikowej śruby kołnierza nie tylko powoduje szczelniejsze uszczelnienie — może spowodować pęknięcie powierzchni czołowej kołnierza, zniekształcenie powierzchni uszczelniającej lub spowodować długoterminową relaksację naprężeń, która ostatecznie zmniejsza napięcie śruby poniżej poziomu potrzebnego do niezawodnego uszczelnienia.

Należy przestrzegać wartości momentu obrotowego określonych przez producenta, zazwyczaj podanych dla nominalnego rozmiaru i materiału, a nie ogólnej wartości momentu obrotowego stosowanej jednakowo dla wszystkich rozmiarów kołnierzy i materiałów. Śruby należy dokręcać stopniowo po przekątnej (gwiazdą), a nie kolejno po okręgu, tak aby docisk uszczelki rozwijał się równomiernie na całej powierzchni, a nie skupiał się nierównomiernie po jednej stronie, podczas gdy strona przeciwna pozostawała niedociśnięta. Drugie przejście dokręcania, wykonane po tym, jak uszczelka zdążyła się osadzić – często 24 godziny po pierwszym montażu, szczególnie w przypadku pracy w podwyższonej temperaturze – pomaga zrekompensować rozluźnienie uszczelki, które jest bardziej widoczne w pierwszym dniu pracy niż później.

Podparcie bezpośrednio przylegające do złącza kołnierzowego jest również ważniejsze w przypadku rur z tworzyw sztucznych niż w przypadku rur metalowych o porównywalnej wielkości, ponieważ rura z tworzywa sztucznego ma mniejszą sztywność właściwą, aby wytrzymać ciężar i obciążenia związane z rozszerzalnością cieplną, które w przeciwnym razie byłyby przenoszone częściowo przez samą rurę. W przypadku niepodpartego lub niedostatecznie podpartego połączenia kołnierzowego istnieje większe prawdopodobieństwo nieszczelności w wyniku nierównomiernego obciążenia uszczelki w miarę upływu czasu, niezależnie od tego, czy kołnierz i uszczelka zostały wcześniej prawidłowo dobrane.

Typowe błędy specyfikacji, które warto sprawdzić bezpośrednio

Kilka powtarzających się błędów odpowiada za nieproporcjonalną część opóźnień w projektach związanych z kołnierzami, a każdy z nich można łatwo sprawdzić przed złożeniem zamówienia, a nie po przybyciu przesyłki. Po pierwsze, zakłada się, że sam rozmiar nominalny gwarantuje zgodność, co szczegółowo omówiono powyżej, co pozostaje najczęstszą przyczyną niedopasowanych przesyłek w handlu międzynarodowym. Drugim jest określenie klasy ciśnienia w oparciu o normalne ciśnienie robocze systemu bez marginesu, gdy wiele specyfikacji projektu wymaga współczynnika bezpieczeństwa powyżej normalnych warunków pracy i bez wyraźnego wymogu dotyczącego marginesu określonego przez kupującego, producent zazwyczaj dobiera wymiary dokładnie pod podanym ciśnieniem, zamiast zakładać dodatkowy margines. Trzecia kwestia pomija kompatybilność uszczelek jako kwestię odrębną od kompatybilności materiału kołnierza — odporny chemicznie kołnierz PVDF w połączeniu z niezgodnym materiałem uszczelki nadal nie będzie działał z uszczelką, a dobór materiału uszczelki zasługuje na tę samą ocenę zgodności chemicznej, co sam korpus kołnierza. Czwartym powodem jest brak określenia rodzaju powierzchni uszczelniającej (podwyższona lub płaska) przy zamawianiu pary współpracującej z różnych źródeł, co może skutkować otrzymaniem dwóch technicznie poprawnych kołnierzy, które mimo to nie będą prawidłowo uszczelniać razem bez odpowiedniej uszczelki przejściowej.

Lista kontrolna potwierdzenia zamówienia

Przed złożeniem zamówienia na kołnierz należy potwierdzić i udokumentować na piśmie pomiędzy kupującym a dostawcą, najlepiej jako część zamówienia lub towarzyszący załącznik techniczny, a nie pozostawiać go ustnemu ustaleniu: dokładna rodzina norm i klasa ciśnienia wymagana w specyfikacji projektu lub współpracującym sprzęcie; średnica rozstawu śrub i liczba otworów, sprawdzone krzyżowo niezależnie od rozmiaru nominalnego, a nie zakładane na podstawie tabeli katalogowej; czy specyfikacja projektu pozwala na zastąpienie standardu (na przykład zaakceptowanie odpowiednika DIN tam, gdzie pierwotnie określono ANSI) lub wymaga dokładnie nazwanego standardu, bez dozwolonego zastąpienia; dokumentacja dotycząca identyfikowalności materiałów i kontroli wymagana do odprawy celnej lub odbioru technicznego w miejscu przeznaczenia; rodzaj przylgi uszczelniającej (podwyższona lub płaska) i jej kompatybilność z przewidzianą uszczelką; oraz, w przypadku dużych lub krytycznych zamówień, czy zatwierdzenie próbki lub pierwszego artykułu powinno poprzedzać pełną produkcję, szczególnie gdy wielkość zamówienia jest na tyle duża, że ​​błąd wiercenia miałby wpływ na wiele jednostek jednocześnie.

W przypadku dystrybutorów i wykonawców EPC zarządzających wieloma typami kołnierzy w ramach jednego projektu — obejmującymi kilka rozmiarów nominalnych, klas ciśnienia, a czasami wiele materiałów — skonsolidowanie zamówienia u jednego producenta zdolnego do wyprodukowania pełnego asortymentu zmniejsza ryzyko niespójności wymiarowej pomiędzy partiami z różnych źródeł. Ningbo Baodi Plastic Valve Co., Ltd. eksportuje do ponad 60 krajów i dostarcza kołnierze wraz z szerszą gamą zaworów z tworzyw sztucznych i złączek do rurociągów dystrybutorom i wykonawcom projektów, realizując dokładnie tego rodzaju zamówienia o wielu specyfikacjach, opierając się na doświadczeniu produkcyjnym sięgającym 1979 r. i asortymencie, który znacznie się rozwinął od czasu przejścia firmy na przemysłowe rury i kształtki z tworzyw sztucznych w 2006 roku.
