Jakie są inne produkty z plastikowymi zaworami? Analiza architektury w przemysłowych systemach rurociągów
W złożonych środowiskach obsługi płynów standardowe zawory kulowe, motylkowe i membranowe zarządzają głównym przepływem kierunkowym. Jednak utrzymanie integralności systemu, zapobieganie kawitacji pompy i umożliwienie precyzyjnej diagnostyki wymaga specjalistycznych komponentów pomocniczych. Ta kategoria techniczna, zdefiniowana jako Inne produkty z zaworami z tworzyw sztucznych, obejmuje podstawowe ręczne urządzenia do kontroli płynów zaprojektowane w celu spełnienia tych bardzo specyficznych nisz operacyjnych w sieci rurociągów.
Produkcja i integralność konstrukcyjna tych zaworów pomocniczych mają kluczowe znaczenie dla ogólnego bezpieczeństwa systemu. Ningbo Baodi Plastic Valve Co., Ltd., której początki sięgają 1979 roku, jest jednym z pierwszych przedsiębiorstw w Chinach zajmującym się projektowaniem i produkcją przemysłowych zaworów z tworzyw sztucznych. Po wyprodukowaniu pierwszego zaworu membranowego z tworzywa sztucznego w 1979 r. i wynalezieniu jednoczęściowego zaworu kulowego z kołnierzem w 1992 r., firma konsekwentnie skupiała się na rozwiązywaniu złożonych problemów związanych z kontrolą płynów. Jako główny twórca krajowych norm dotyczących zaworów z tworzyw sztucznych, firma Ningbo Baodi Plastic Valve Co., Ltd. projektuje swoje inne produkty z zakresu zaworów z tworzyw sztucznych, aby spełniały dokładnie te same wartości ciśnienia i protokoły odporności chemicznej, co główne elementy rurociągów do kontroli przepływu. Dzięki temu każdy punkt sieci płynów zachowuje stałą kompatybilność materiałową.
Dodatkowa rola zaworów pomocniczych w obwodach płynów
Inne produkty z zaworami z tworzyw sztucznych pełnią funkcję warstwy ochronnej i diagnostycznej w przemysłowej architekturze rurociągów. Zwykle nie regulują głównego przepływu objętościowego; zamiast tego zajmują się zmiennymi fizycznymi powstającymi podczas transportu płynów. Na przykład plastikowe zawory do pobierania próbek (kurki laboratoryjne) umożliwiają operatorom pobieranie mikroobjętości agresywnych substancji chemicznych do analizy laboratoryjnej bez zmniejszania ciśnienia w linii głównej. Zawory stopowe działają w punktach wlotowych pomp ssących, aby zapobiec utracie siły zasysania, natomiast zawory spustowe powietrza automatycznie usuwają nagromadzone kieszenie gazowe, które w przeciwnym razie mogłyby spowodować poważne skoki ciśnienia lub uderzenia wodne.
Podstawowe zalety fizyczne: polimery z tworzyw sztucznych a stopy metali
Wybierając pomocnicze zawory ręczne do środowisk silnie korozyjnych lub ultraczystych, polimery termoplastyczne oferują wyraźne zalety fizyczne i termodynamiczne w porównaniu z tradycyjnymi komponentami metalowymi. Poniższa tabela przedstawia różnice w konkretnych parametrach w zastosowaniach przemysłowych.
| Parametr techniczny | Inne produkty z zaworami z tworzyw sztucznych (PCV/CPVC/PP/PVDF) | Tradycyjne metalowe zawory pomocnicze (stal węglowa/stal nierdzewna) |
| Odporność chemiczna | Obojętny na kwasy, zasady i halogeny o szerokim spektrum działania; brak korozji galwanicznej. | Podatny na utlenianie, wżery i korozję galwaniczną w agresywnych mediach. |
| Chropowatość powierzchni wewnętrznej (współczynnik C Hazena-Williamsa) | C=150 (Konsekwentnie gładka, zapobiegająca tworzeniu się kamienia i biofilmu). | C=100-130 (podlega z czasem osadzaniu się kamienia, rdzy i utracie tarcia). |
| Przewodność cieplna | Niska przewodność cieplna (0,14 - 0,22 W/m·K); minimalizuje kondensację. | Wysoka przewodność cieplna (15 - 50 W/m·K); wymaga izolacji zewnętrznej. |
| Ciężar właściwy (gęstość ciężaru) | 0,90 - 1,78 g/cm3 (Lekki, zmniejszający naprężenia mechaniczne na wspornikach rur). | 7,80 - 8,00 g/cm3 (Ciężki, wymagający solidnego usztywnienia konstrukcyjnego). |
| Wytrzymałość dielektryczna | Doskonałe izolatory; zapobiega błądzeniu prądów elektrycznych w systemie rurociągów. | Przewodzący; wymaga uziemienia w określonych układach zakładów przemysłowych. |
Od poszerzenia swojej linii produktów w 2006 roku o kompleksowe przemysłowe rury i kształtki z tworzyw sztucznych, firma Ningbo Baodi Plastic Valve Co., Ltd. wykorzystuje zaawansowane materiały, takie jak CPVC, aby zapewnić, że te komponenty pomocnicze wytrzymają podwyższone temperatury przetwarzania. Integrując z systemem inne zawory z tworzyw termoplastycznych, zakłady mogą wyeliminować koszty konserwacji związane z usuwaniem rdzy i zmęczeniem metalu, wydłużając w ten sposób cykl życia całej operacji transportu płynów.
Struktury podstawowe i mechanizmy operacyjne innych produktów z zaworami z tworzyw sztucznych
Niezawodność eksploatacyjna sieci płynów przemysłowych zależy w dużym stopniu od wewnętrznych mechanizmów podzespołów pomocniczych. Jako uznane krajowe przedsiębiorstwo zajmujące się zaawansowanymi technologiami oraz wyspecjalizowane i wyrafinowane przedsiębiorstwo miasta Ningbo, Ningbo Baodi Plastic Valve Co., Ltd. projektuje swoje inne produkty z zaworami z tworzyw sztucznych tak, aby wytrzymywały wymagające siły hydrodynamiczne i agresywne środowisko chemiczne. Poniżej znajduje się szczegółowy opis struktur wewnętrznych i zasad działania tych krytycznych urządzeń do kontroli płynów.
Przemysłowe plastikowe zawory stopowe: zabezpieczenie przed przepływem zwrotnym i pompą
Zainstalowane w punkcie wlotowym rurociągu ssącego plastikowe zawory stopowe pełnią podwójną funkcję mechaniczną: filtrują zanieczyszczenia i zapobiegają przepływowi zwrotnemu. Mechanizm wewnętrzny zazwyczaj zawiera obciążony lub wspomagany sprężyną element kontrolny (taki jak kulka lub grzybek), który otwiera się pod podciśnieniem ssania wytwarzanym przez pompę. Kiedy pompa się wyłącza, ciężar kolumny cieczy zmusza element wewnętrzny do natychmiastowego uszczelnienia względem elastomerowego pierścienia uszczelniającego (zwykle EPDM lub FPM). Mechanizm ten zatrzymuje płyn w przewodzie ssawnym, zapobiegając pracy pompy na sucho lub „utracie zalewania”.
Krytycznym elementem konstrukcyjnym zaworu stopowego jest zintegrowany filtr siatkowy (sita ssące). Ningbo Baodi Plastic Valve Co., Ltd. projektuje te filtry siatkowe w celu maksymalizacji współczynnika otwartej powierzchni, co minimalizuje spadek ciśnienia, jednocześnie skutecznie blokując cząstki stałe, które mogłyby uszkodzić wirniki pomp odśrodkowych.
Zawory uwalniające powietrze i przerywające próżnię: Regulacja ciśnienia w systemie
Nagromadzenie gazu w rurociągach przemysłowych może prowadzić do ograniczenia przepływu, zwiększonego zużycia energii pompy i niszczącego uderzenia wodnego. Plastikowe zawory uwalniające powietrze wykorzystują precyzyjnie zaprojektowany wewnętrzny mechanizm pływakowy w pionowej komorze. Kiedy w najwyższych punktach układu gromadzi się powietrze, poziom płynu w komorze zaworu spada. Spowoduje to obniżenie wewnętrznego pływaka i otwarcie otworu umożliwiającego odprowadzenie uwięzionego gazu. Gdy płyn wypiera wydalone powietrze, pływak unosi się, uszczelniając kryzę.
I odwrotnie, zawory przerywające próżnię chronią rurociągi przed zapadnięciem się podciśnienia. Jeśli system zostanie szybko opróżniony, zawór otwiera się, wpuszczając powietrze z otoczenia, przerywając próżnię. Produkcja tych komponentów wymaga precyzyjnych tolerancji wymiarowych, odzwierciedlających rygorystyczne procesy kontroli jakości utrzymywane w ramach certyfikatów systemów ISO 9001, ISO 14001 i ISO 45001 w firmie Ningbo Baodi Plastic Valve Co., Ltd.
Zawory Labcock i próbkujące: precyzyjna kontrola mikroprzepływu
W zakładach dozowania środków chemicznych i uzdatniania wody operatorzy muszą pobierać próbki mediów bez przerywania głównego przebiegu procesu lub zmiany ciśnienia w systemie. Plastikowe kurki laboratoryjne i zawory do pobierania próbek to kompaktowe zawory ćwierćobrotowe lub igłowe przeznaczone do ekstrakcji płynów w małych objętościach. Wewnętrzna struktura minimalizuje martwą przestrzeń (wnęki, w których płyn może stagnować), zapewniając, że ekstrahowany płyn jest prawdziwą, reprezentatywną próbką bez zanieczyszczeń krzyżowych.
Ponieważ pobieranie próbek często obejmuje silnie stężone kwasy lub zasady, najważniejsza jest integralność materiału. Zawory te są formowane w całości ze związków termoplastycznych, bez odsłoniętych metalowych części zwilżanych, co zapewnia całkowitą odporność na media korozyjne podczas obsługi ręcznej.
Plastikowe wzierniki i wskaźniki poziomu: wizualna diagnostyka płynów
Wzierniki nie regulują aktywnie przepływu fizycznego, ale są niezbędne. Inne produkty z zaworami z tworzyw sztucznych do monitorowania płynów w czasie rzeczywistym. Składają się z przezroczystej sekcji konstrukcyjnej – często wytłaczanej z poliwęglanu o wysokiej przejrzystości lub przezroczystego PCV – otoczonej standardowymi końcami łączącymi z tworzywa termoplastycznego. Taki układ umożliwia operatorom wizualne potwierdzenie kierunku przepływu płynu, koloru medium, zmętnienia i obecności porwanych pęcherzyków powietrza bez konieczności demontażu rurociągu.
Aby zapewnić jasne odniesienie techniczne do projektowania systemu rurociągów, poniższa tabela przedstawia parametry mechaniczne i standardowe ograniczenia operacyjne tych podstawowych komponentów pomocniczych.
| Kategoria produktu | Podstawowy mechanizm wewnętrzny | Standardowe ciśnienie uruchamiania/pękania | Typowe maksymalne ciśnienie robocze (przy 20°C) | Funkcja systemu podstawowego |
| Plastikowe zawory stopowe | Zintegrowany filtr grawitacyjny lub sprężynowy | 0,01 - 0,03 MPa | 1,0 MPa (150 PSI) | Utrzymuj stan zasysania pompy ssącej; filtracja gruboziarnista zanieczyszczeń. |
| Zawory uwalniające powietrze | Pływak wypornościowy i otwór wentylacyjny | Automatyczne odpowietrzanie przy >0 MPa | 1,0 MPa (150 PSI) | Usunąć uwięzione kieszenie gazowe; zapobiegać zastojom powietrznym i uderzeniom wodnym. |
| Zawory przerywające próżnię | Grzybek wrażliwy na nacisk | Otwiera się przy podciśnieniu (<0 MPa) | 1,0 MPa (150 PSI) | Doprowadzić powietrze z otoczenia, aby zapobiec zapadnięciu się rurociągu podczas opróżniania. |
| Labcock / Zawory do pobierania próbek | Trzpień kulkowy lub igłowy obrobiony mikroobróbką | Ręczny ćwierćobrót lub obrót | 1,0 MPa (150 PSI) | Bezpieczna ekstrakcja chemiczna i precyzyjne mikrodozowanie. |
| Plastikowe wzierniki | Przezroczysty korpus rurowy | Nie dotyczy (Pasywne monitorowanie konstrukcji) | 0,6–1,0 MPa (90–150 PSI) | Wizualne potwierdzenie przepływu i kontrola stanu mediów. |
Porównanie materiałów polimerowych do produkcji innych zaworów z tworzyw sztucznych
Trwałość operacyjna i bezpieczeństwo każdej sieci transportu płynów wymagają, aby wszystkie elementy pomocnicze miały odporność chemiczną i termiczną głównego rurociągu lub przekraczały ją. Podczas projektowania innych zaworów z tworzyw sztucznych wybór odpowiedniej żywicy termoplastycznej jest najważniejszym krokiem w zapobieganiu przedwczesnej degradacji materiału, przenikaniu lub uszkodzeniom konstrukcyjnym pod ciśnieniem.
Znajdująca się wśród światowych liderów pod względem liczby kategorii produktów, firma Ningbo Baodi Plastic Valve Co., Ltd. jest w stanie w pełni zaspokoić wymagania dotyczące przemysłowych rur i zaworów z tworzyw sztucznych. Wykorzystując szerokie spektrum zaawansowanych polimerów molekularnych, fabryka zapewnia, że każde specyficzne środowisko przemysłowe – od transportu wody z otoczenia po ekstremalne przetwarzanie chemiczne – ma precyzyjnie dopasowane rozwiązanie zaworu pomocniczego.
UPVC (nieplastyfikowany polichlorek winylu)
UPVC jest podstawowym materiałem w większości standardowych zastosowań w wodzie przemysłowej i ściekach. Ze względu na brak plastyfikatorów jego sztywna struktura molekularna zapewnia wysoką wytrzymałość na rozciąganie i doskonałą stabilność wymiarową w temperaturze otoczenia. Inne produkty z zaworami z tworzywa sztucznego UPVC wykazują silną obojętność na kwasy nieorganiczne, zasady i roztwory soli o szerokim spektrum działania. Jednakże jego próg termiczny jest stosunkowo niski, co czyni go nieodpowiednim do procesów ciągłych w temperaturach przekraczających 60°C (140°F).
CPVC (chlorowany polichlorek winylu)
Poddając standardową żywicę PCW reakcji dochlorowania, zawartość chloru wzrasta z około 57% do aż do 74%. Ta zmiana molekularna znacznie podnosi temperaturę zeszklenia polimeru. CPVC może zachować swoją wytrzymałość mechaniczną i zdolność wytrzymywania ciśnienia w środowiskach płynnych o temperaturze do 90°C (194°F). W 2006 roku firma Ningbo Baodi Plastic Valve Co., Ltd. stała się jednym z pierwszych krajowych przedsiębiorstw, które zastosowało materiał CPVC w produkcji przemysłowych zaworów rurowych, zapewniając solidne rozwiązania pomocnicze dla komercyjnych linii dozowania chemikaliów w wysokich temperaturach i linii wykańczania metali.
PP (polipropylen) i PPH (homopolimer polipropylenu)
Polipropylen to półkrystaliczny materiał termoplastyczny znany ze swojej wyjątkowej odporności na silnie korozyjne zasady, rozpuszczalniki organiczne i środki odtłuszczające – media, które często atakują polimery na bazie PCW. PPH (zmodyfikowany wariant homopolimeru) oferuje drobniejszą strukturę krystaliczną, co skutkuje doskonałą udarnością i lepszą długoterminową odpornością na pełzanie. Wzierniki, zawory laboratoryjne i zawory stopowe na bazie PP są szeroko stosowane w przemyśle przetwórstwa chemicznego (CPI) i produkcji nawozów, wygodnie pracując w temperaturach do 95°C (203°F).
PVDF (polifluorek winylidenu)
PVDF to wysoce niereaktywny termoplastyczny fluoropolimer zaprojektowany z myślą o ekstremalnych warunkach przemysłowych. Wiązania węgiel-fluor sprawiają, że jest on praktycznie odporny na degradację pod wpływem agresywnych halogenów (takich jak mokry chlor i brom), silnych utleniaczy i intensywnego promieniowania ultrafioletowego (UV). Co więcej, PVDF nie wymaga dodawania stabilizatorów termicznych ani środków pomocniczych w przetwarzaniu, co oznacza, że nie powoduje przedostania się zanieczyszczeń do płynu. To sprawia, że inne plastikowe zawory PVDF są absolutnym standardem dla systemów wody ultraczystej (UPW) w produkcji półprzewodników i krytycznym przetwarzaniu farmaceutycznym, z progiem ciągłej temperatury roboczej do 120°C (248°F).
Aby pomóc inżynierom zajmującym się rurociągami i zespołom zaopatrzeniowym w wyborze materiałów, w poniższej tabeli wyszczególniono porównawcze parametry termodynamiczne i mechaniczne tych czterech rdzeniowych polimerów stosowanych w produkcji zaworów pomocniczych.
| Materiał polimerowy | Maksymalna temperatura robocza (°C/°F) | Wytrzymałość na rozciąganie przy granicy plastyczności (około MPa) | Odporność chemiczna Profile | Podstawowe zastosowanie przemysłowe |
| UPVC | 60°C / 140°F | 50 - 55 MPa | Kwasy nieorganiczne, zasady, sole. Słaby w stosunku do substancji organicznych. | Standardowe uzdatnianie wody, nawadnianie rolnicze. |
| CPVC | 90°C / 194°F | 55 - 60 MPa | Wysokotemperaturowe kwasy, zasady, węglowodory alifatyczne. | Gorąca, korozyjna obróbka chemiczna, galwanizacja. |
| PP/PPH | 95°C / 203°F | 30 - 35 MPa | Doskonały przeciwko rozpuszczalnikom organicznym i mocnym zasadom. | Produkcja chemiczna, ścieki agresywne. |
| PVDF | 120°C / 248°F | 45 - 50 MPa | Halogeny, silne utleniacze, ekstremalne wahania pH. | Woda ultraczysta (UPW), półprzewodniki, farmaceutyki. |
Kluczowe scenariusze zastosowań przemysłowych dla innych produktów z tworzywa sztucznego
Strategiczne rozmieszczenie pomocniczych urządzeń do kontroli płynów ma bezpośredni wpływ na wydajność i bezpieczeństwo zakładu przetwórczego. W ciągu ponad 40 lat od założenia firma Ningbo Baodi Plastic Valve Co., Ltd. zaprojektowała i wyprodukowała różne zawory z tworzyw sztucznych dla najbardziej wymagających gałęzi przemysłu. Eksportując do ponad 60 krajów i obsługując dziesiątki tysięcy przedsiębiorstw na całym świecie, inne produkty z zaworami z tworzyw sztucznych są głęboko zintegrowane z różnymi sektorami przemysłu.
Sieci wodociągowe i oczyszczalni ścieków
W komunalnych i przemysłowych oczyszczalniach ścieków utrzymanie stałego przepływu cieczy ma kluczowe znaczenie. Plastikowe zawory stopowe są systematycznie rozmieszczone na dnie stacji ssących, aby zapobiec cofaniu się osadu i utrzymać zasilanie pompy odśrodkowej. Ponadto rurociągi do transportu wody na duże odległości są podatne na tworzenie się kieszeni powietrznych, które ograniczają przekroje poprzeczne przepływu płynu. Zainstalowanie plastikowych zaworów odpowietrzających w najwyższych punktach systemu zapewnia ciągłe odpowietrzanie, optymalizując w ten sposób wydajność hydrodynamiczną i zapobiegając mechanicznym falom uderzeniowym.
Systemy przetwarzania i dozowania substancji chemicznych
Zakłady chemiczne przetwarzające niebezpieczne odczynniki, takie jak kwas siarkowy, podchloryn sodu i soda kaustyczna, wymagają ścisłego zapobiegania wyciekom. W tych środowiskach inne zawory z tworzywa sztucznego, takie jak zawory do pobierania próbek z PVDF lub PP (kurki laboratoryjne), są integrowane z liniami obejściowymi lub głównymi kolektorami. Umożliwiają inżynierom chemikom bezpieczną ekstrakcję mikropróbek do miareczkowania i kontroli jakości bez narażania szerszego środowiska na działanie toksycznych oparów.
Nawadnianie rolnictwa i akwakultura
Sieci płynów na świeżym powietrzu stoją przed podwójnymi wyzwaniami: zarządzaniem ogromnymi objętościami i ekspozycją na promieniowanie ultrafioletowe (UV). Zawory pomocnicze z tworzyw termoplastycznych o dużej wydajności stosowane w tych sektorach zawierają stabilizatory UV. Plastikowe zawory zwrotne i przerywacze próżni o dużej średnicy są stosowane w kolektorach nawadniających, aby zapobiegać syfonowaniu i chronić źródła wody przed zanieczyszczeniem krzyżowym nawozami lub pestycydami podczas przestojów systemu.
Integracja rurociągów przemysłowych: specyfikacje instalacji i tolerancja operacyjna
Nieprawidłowy montaż jest główną przyczyną przedwczesnych uszkodzeń systemów rur z tworzyw termoplastycznych. W przeciwieństwie do elementów metalowych, polimery z tworzyw sztucznych mają niższy moduł sprężystości, co oznacza, że są bardziej podatne na nadmierne dokręcenie i naprężenia mechaniczne. Posiadając krajową licencję na produkcję elementów rurociągów ciśnieniowych do wyposażenia specjalnego, firma Ningbo Baodi Plastic Valve Co., Ltd. produkuje inne zawory z tworzyw sztucznych o dokładnych tolerancjach wymiarowych zgodnych z międzynarodowymi standardami połączeń rurociągów.
Integrując te zawory pomocnicze w szerszą sieć płynów, inżynierowie muszą wybrać odpowiednią metodę połączenia w oparciu o ciśnienie znamionowe systemu, media i wymaganą częstotliwość konserwacji.
Fuzja gniazd i cementowanie rozpuszczalnikowe
Połączenia kielichowe tworzą płynne, trwałe połączenie pomiędzy rurą a końcem zaworu. W przypadku PCV i CPVC cementy rozpuszczalnikowe rozpuszczają wierzchnią warstwę polimeru, łącząc ze sobą składniki. W przypadku PP i PVDF stosuje się zgrzewanie gniazdowe. Ta metoda zapewnia najwyższą tolerancję ciśnienia, ale eliminuje możliwość łatwego demontażu zaworu w celu przyszłej konserwacji.
Połączenia gwintowane (NPT / BSPT)
Połączenia gwintowe są powszechne w przypadku mniejszych innych produktów z tworzywa sztucznego, takich jak zawory laboratoryjne i wzierniki o średnicy od ½ cala do 2 cali. Instalatorzy muszą używać kompatybilnej taśmy uszczelniającej z PTFE (teflonowej), aby zapewnić wodoszczelność połączenia. Należy unikać płynnych uszczelniaczy do gwintów, chyba że są wyraźnie przeznaczone dla konkretnego polimeru tworzywa sztucznego, ponieważ niektóre zasady chemiczne mogą powodować pękanie naprężeniowe (ESC) w konstrukcjach z PCV lub poliwęglanu.
Połączenia kołnierzowe
Kołnierzowanie jest standardową metodą w przypadku zaworów o dużej średnicy i łączenia elementów z tworzyw sztucznych z metalowymi rurociągami lub ciężkimi maszynami. Ponieważ kołnierze termoplastyczne mogą się wypaczyć lub pęknąć w przypadku zastosowania nadmiernej siły, obowiązkowe jest użycie klucza dynamometrycznego i przestrzeganie ścisłej sekwencji dokręcania według wzoru gwiazdy. Właściwe ustawienie ma kluczowe znaczenie, aby uniknąć przenoszenia momentów zginających na korpus zaworu.
Poniższa tabela przedstawia standardowe parametry integracji i zalecane wartości graniczne momentu obrotowego przy montażu termoplastycznych zaworów pomocniczych.
| Standard połączenia | Odpowiednie materiały polimerowe | Wspólny zakres rozmiarów | Specyfikacja instalacji i kontrola naprężeń |
| Gniazdo cementu rozpuszczalnikowego | PCV, PCV | DN15 - DN100 (½" - 4") | Wymaga podkładu i specjalnego cementu. Czas utwardzania zależy od temperatury i wilgotności względnej. Więź trwała. |
| Fuzja gniazd termicznych | PP, PPH, PVDF | DN15 - DN100 (½" - 4") | Wymaga skalibrowanych narzędzi grzewczych (np. 260°C dla PP). Tworzy jednorodne wiązanie molekularne. |
| Gwintowane (NPT/BSPT) | Wszystkie tworzywa sztuczne | DN8 - DN50 (¼" - 2") | Dokręcić ręcznie o 1 do 1,5 obrotu kluczem paskowym. Maksymalny moment obrotowy: typowo 15-25 N·m. |
| Kołnierzowe (ANSI/DIN/JIS) | Wszystkie tworzywa sztuczne | DN15 - DN300 (½" - 12") | Stosować pełnopowierzchniowe uszczelki elastomerowe. Dokręcić śruby na krzyż. Maksymalny moment obrotowy: 15-40 N·m w zależności od rozmiaru kołnierza. |
Często zadawane pytania (FAQ) dotyczące innych produktów z zaworami z tworzyw sztucznych
Projektując złożone systemy transportu płynów, zespoły zaopatrzeniowe i operatorzy instalacji często spotykają się ze specyficznymi wyzwaniami technicznymi dotyczącymi integracji pomocniczych zaworów ręcznych. Poniżej znajduje się szczegółowy opis techniczny najczęstszych zapytań dotyczących innych produktów z zaworami z tworzyw sztucznych.
P1: W jakich okolicznościach w systemie pompowym należy zainstalować zawór stopowy zamiast standardowego zaworu zwrotnego?
Chociaż oba elementy zapobiegają odwrotnemu przepływowi płynu, bezwzględnie wymagany jest zawór stopowy w najniższym punkcie układu z ujemnym wzniosem ssania (gdzie pompa znajduje się nad zbiornikiem płynu). W standardowym zaworze zwrotnym nie ma zintegrowanego filtra siatkowego. W przypadku użycia na wlocie ssawnym zanieczyszczenia mogą z łatwością ominąć zawór i zniszczyć wirnik pompy. Specjalna konstrukcja zaworu stopowego łączy w sobie zabezpieczenie przed przepływem zwrotnym w celu utrzymania cieczy zasysanej z ekranem zgrubnej filtracji, chroniącym elementy mechaniczne znajdujące się za zaworem.
P2: W jaki sposób wahania temperatury wpływają na ciśnienie znamionowe (PSI/PN) termoplastycznych zaworów pomocniczych?
Ciśnienie znamionowe dowolnego zaworu z tworzywa sztucznego jest nierozerwalnie powiązane z temperaturą płynu. Standardowe ciśnienie nominalne (takie jak PN10 lub 150 PSI) jest zawsze obliczane w temperaturze otoczenia 20°C (68°F). Wraz ze wzrostem temperatury wytrzymałość polimeru na rozciąganie maleje, co wymaga zastosowania współczynnika obniżającego ciśnienie. Zespoły inżynieryjne w Ningbo Baodi Plastic Valve Co., Ltd. podkreślają, że przy wyborze innych zaworów z tworzyw sztucznych należy uwzględnić maksymalną ciągłą temperaturę pracy, aby zapobiec katastrofalnemu pęknięciu. Poniższa tabela ilustruje podstawowe zachowanie polimerów rdzeniowych przy obniżaniu ciśnienia.
| Temperatura pracy | Obniżenie ciśnienia PCV | Obniżenie ciśnienia CPVC | Obniżenie ciśnienia PP | Obniżenie ciśnienia PVDF |
| 20°C (68°F) | 100% maksymalnej oceny | 100% maksymalnej oceny | 100% maksymalnej oceny | 100% maksymalnej oceny |
| 40°C (104°F) | Około. 60% | Około. 80% | Około. 75% | Około. 85% |
| 60°C (140°F) | Niezalecane (0%) | Około. 55% | Około. 50% | Około. 70% |
| 80°C (176°F) | N/A | Około. 25% | Około. 25% | Około. 50% |
P3: Czy zawory do pobierania próbek UPVC można stosować w układach płynów zawierających rozpuszczalniki organiczne?
Nie. Chociaż PCV zapewnia wyjątkową odporność na kwasy nieorganiczne (takie jak kwas solny lub siarkowy) i zasady, jest bardzo wrażliwy na większość rozpuszczalników organicznych, w tym związki aromatyczne, ketony i chlorowane węglowodory. Narażenie na te media spowoduje pęcznienie, zmiękczenie i ostatecznie rozpuszczenie PCV, co prowadzi do natychmiastowych wycieków w węźle próbkującym. Do ekstrakcji rozpuszczalnikami organicznymi firma Ningbo Baodi Plastic Valve Co., Ltd. zaleca stosowanie kurków laboratoryjnych z PP lub PVDF, które posiadają wymaganą gęstość cząsteczkową, aby wytrzymać ataki substancji organicznych.
P4: Czy plastikowe zawory spustowe powietrza staną się kruche lub wyciekną pod wpływem długotrwałej ekspozycji na promieniowanie UV na zewnątrz?
Standardowe materiały UPVC i PP ulegną fotoutlenianiu pod wpływem długotrwałego promieniowania ultrafioletowego (UV). Ta degradacja powoduje odbarwienie polimeru (zwykle zmianę koloru na kredowobiały lub brązowy) i utratę odporności na uderzenia, czyniąc go kruchym. Dotyczy to jednak przede wszystkim warstwy wierzchniej. W przypadku nawadniania na zewnątrz lub zastosowań WWT na świeżym powietrzu elementy rurociągów można osłonić warstwą farby lateksowej odpornej na promieniowanie UV. Alternatywnie, wybór PVDF – który jest z natury odporny na promieniowanie UV – całkowicie eliminuje ryzyko degradacji słonecznej.
P5: Czy zawory pomocnicze są podatne na uszkodzenie w przypadku wystąpienia uderzenia wodnego w rurociągu?
Tak. Uderzenie wodne (wstrząs hydrauliczny) występuje, gdy płyn w ruchu zostaje zmuszony do zatrzymania się lub nagłej zmiany kierunku, na przykład podczas gwałtownego zamknięcia głównego zaworu kulowego rurociągu. Powstała fala ciśnienia może chwilowo wzrosnąć do ponad dziesięciokrotności normalnego ciśnienia roboczego systemu. Ta ekstremalna siła może rozbić plastikowe wzierniki, rozerwać wewnętrzne pływaki zaworów spustowych powietrza lub wydmuchać uszczelki typu O-ring na zaworach próbkujących. Aby chronić inne zawory z tworzyw sztucznych, operatorzy muszą zapewnić odpowiednie prędkości uruchamiania zaworów głównych oraz należy zainstalować zawory upustowe/przerywacze próżni o odpowiednich rozmiarach, aby działały jako amortyzatory systemu poprzez odprowadzanie nadmiaru porwanych gazów.
Ekonomiczny zawór o działaniu dławiącym Zapobieganie przepływowi wstecznemu.

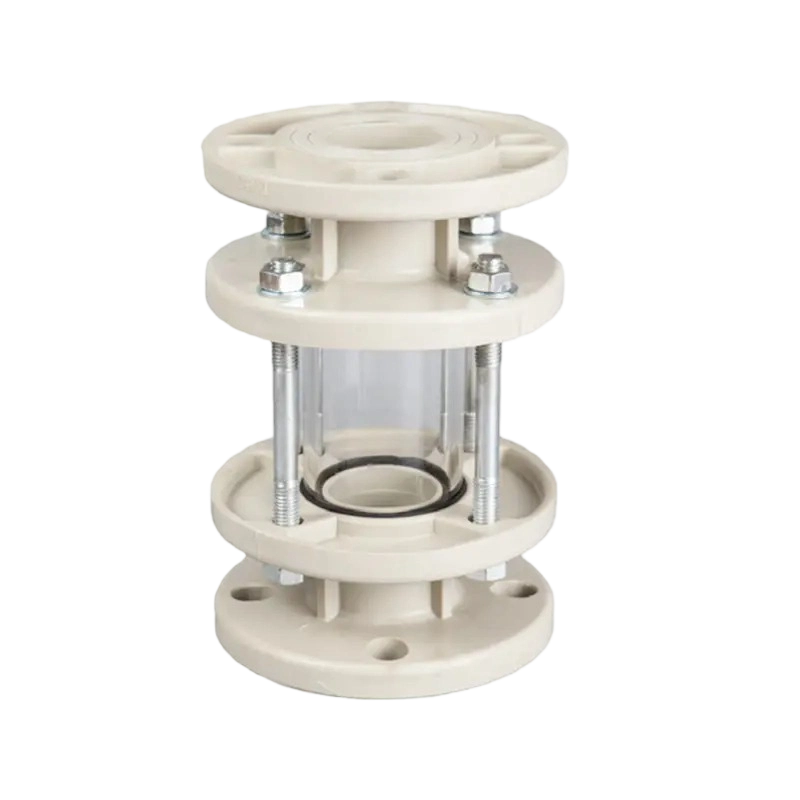

Służy do obserwacji koloru i stanu przepływu płynu, odporny na korozję, lekki. Kolejna ulepszona wersja jest opcjonalna, odpowie...
