W jaki sposób plastikowe kołnierze zaślepiające zapewniają niezawodną izolację rurociągu?

Przemysłowe systemy rurociągów często zawierają zarezerwowane odgałęzienia, króćce sprzętowe, odcinki testowe i tymczasowo nieużywane połączenia. Otwory te muszą być bezpiecznie zamknięte, aby zapobiec wyciekom procesowym, zanieczyszczeniu i przypadkowemu kontaktowi z niebezpiecznymi płynami. Prosta osłona może chronić przed kurzem, ale może nie wytrzymać zmian ciśnienia wewnętrznego i temperatury.

Zaślepki kołnierzowe do montażu rur z tworzyw sztucznych zapewniają wyjmowaną metodę zamykania kołnierzowych końców rur, wylotów zaworów, króćców zbiorników i połączeń urządzeń. W odróżnieniu od zwykłej zaślepki rury, kołnierz zaślepiający montuje się za pomocą śrub i uszczelki. Staje się częścią granicy ciśnienia systemu i musi pozostać stabilny pod ciśnieniem roboczym, ściskaniem uszczelki i zewnętrznymi obciążeniami rurociągu.

Materiał kołnierza zaślepiającego, wymiary otworów, typ uszczelki i procedura dokręcania muszą być dopasowane do podłączonego systemu rurociągów. Jest to szczególnie ważne w projektach związanych z przetwarzaniem chemicznym, uzdatnianiem wody, gospodarką ściekową i transportem płynów przemysłowych.

Ningbo Baodi Plastic Valve Co., Ltd. ma swoje korzenie w 1979 roku i ma ponad czterdzieści lat doświadczenia w produkcji przemysłowych zaworów z tworzyw sztucznych. Po rozszerzeniu działalności na przemysłowe rury i kształtki z tworzyw sztucznych w 2006 roku, firma rozwinęła szerszą gamę produktów w zakresie kompletnych, odpornych na korozję sieci rurociągów, w tym komponenty stosowane wokół kołnierzowych punktów izolacyjnych.

Zaślepki kołnierzowe do montażu rur z tworzyw sztucznych

Czym są ślepe kołnierze do łączników rurowych z tworzyw sztucznych?

Zaślepki kołnierzowe do montażu rur z tworzyw sztucznych are solid thermoplastic flanges without a central flow opening. They are bolted to a matching pipe flange, valve flange, tank nozzle or equipment connection to close the fluid passage.

Uszczelka jest umieszczona pomiędzy dwoma powierzchniami kołnierza. Po dokręceniu śrub uszczelka zostaje ściśnięta i tworzy uszczelnienie wokół zamkniętego otworu.

Typowe materiały obejmują PCV, CPVC, PP i PVDF. Właściwy materiał zależy od cieczy procesowej, stężenia, ciśnienia, temperatury i środowiska instalacji.

Zamknięcie rurociągu: Zaślepki kołnierzowe do montażu rur z tworzyw sztucznych close unused or temporarily inactive pipe branches.

Izolacja sprzętu: Mogą zamykać połączenia pompy, filtra, zbiornika i zaworu podczas konserwacji.

Przyszła rozbudowa: Zarezerwowane odgałęzienie kołnierzowe może pozostać uszczelnione do czasu zainstalowania dodatkowego wyposażenia.

Próba ciśnieniowa: Zaślepki kołnierzowe mogą zamykać końce odcinków rur podczas testów hydrostatycznych.

Zapobieganie zanieczyszczeniom: Zapobiegają przedostawaniu się kurzu, wody deszczowej i ciał obcych do nieużywanych połączeń.

Główną zaletą jest możliwość usunięcia. Po rozhermetyzowaniu układu kołnierz można zdjąć, a oryginalny otwór podłączyć do nowej rury, zaworu lub jednostki przetwarzającej.

Ningbo Baodi Plastic Valve Co., Ltd. została opracowana na bazie fabryki zaworów chemicznych w Zhenhai i fabryki zaworów z tworzyw sztucznych w Beilun. Jego wczesna praca z przemysłowymi zaworami z tworzyw sztucznych stworzyła praktyczne doświadczenie w uszczelnianiu kołnierzy, odporności na ciśnienie i kompatybilności chemicznej, które są również ważne w przypadku zaślepek kołnierzowych do montażu rur z tworzyw sztucznych.

Plastikowe zaślepki kołnierzowe i inne metody zamykania rurociągów

Kołnierze zaślepiające i zaślepki do rur mogą zamykać rurociąg, ale są zaprojektowane z myślą o różnych wymaganiach dotyczących instalacji i konserwacji.

Zaślepka rury jest zwykle mocowana za pomocą cementu rozpuszczalnikowego, stapiania lub gwintów. Zapewnia kompaktowe zamknięcie, ale ponowne otwarcie rurociągu może wymagać przecięcia lub wymiany części rury.

W ślepym kołnierzu zastosowano śruby i uszczelkę. Wymaga większej przestrzeni instalacyjnej, ale zwykle można go usunąć bez uszkodzenia podłączonego rurociągu.

Zaślepki kołnierzowe do montażu rur z tworzyw sztucznych are generally preferred when an interface may need to be reopened, inspected or expanded. The closure method should be selected according to system pressure, fluid risk, dismantling frequency and available maintenance space rather than purchase price alone.

W jaki sposób plastikowy kołnierz zaślepiający uszczelnia rurociąg?

Wewnętrzna siła nacisku

Gdy w systemie rurociągów znajduje się ciśnienie, płyn procesowy naciska bezpośrednio na stały środek zaślepionego kołnierza.

Całkowita siła osiowa wzrasta zarówno wraz z ciśnieniem, jak i średnicą kołnierza. Kołnierz o dużej średnicy może zatem podlegać znacznemu obciążeniu, nawet jeśli ciśnienie robocze wydaje się umiarkowane.

Grubość kołnierza, wytrzymałość materiału i rozmieszczenie śrub muszą wytrzymać tę siłę bez nadmiernego zginania lub trwałego odkształcenia.

Zwykłego arkusza plastiku nie należy wycinać w okrąg i używać jako żaluzji dociskowej. Przemysłowe kołnierze zaślepiające do rur z tworzyw sztucznych wymagają odpowiedniej grubości, geometrii wiercenia i ciśnienia.

Kompresja uszczelki

Uszczelka znajduje się pomiędzy kołnierzem zaślepiającym a kołnierzem współpracującym. Dokręcenie śruby ściska uszczelkę i wypełnia drobne nierówności na powierzchniach uszczelniających.

Niewystarczająca kompresja może spowodować pozostawienie ścieżek wycieków. Nadmierne ściskanie może odkształcić plastikowy kołnierz, uszkodzić uszczelkę lub zmniejszyć długoterminową niezawodność uszczelnienia.

Uszczelka powinna pozostać wyśrodkowana i nie powinna sięgać poza obszar, w którym koliduje z zamierzoną powierzchnią uszczelniającą.

Rozkład obciążenia śrubowego

Kilka śrub dzieli całkowite obciążenie zaciskające. Jeśli jedna strona zostanie całkowicie dokręcona przed stroną przeciwną, kołnierz może się przechylić i nierównomiernie docisnąć uszczelkę.

Sekwencja dokręcania według wzoru krzyżowego rozkłada obciążenie bardziej równomiernie. Większe ślepe kołnierze łączników rurowych z tworzywa sztucznego mogą wymagać kilku etapów dokręcania.

Wyrównanie kołnierza

Kołnierz zaślepiający i kołnierz współpracujący powinny być ustawione równolegle przed dokręceniem. Nie należy używać śrub do wciągania źle ustawionej rury lub dyszy urządzenia na miejsce.

Wymuszone ustawienie może powodować ciągłe naprężenia zginające, prowadzące do wypaczenia kołnierza, pęknięć wokół otworów na śruby i powtarzających się wycieków uszczelek.

W 1992 roku firma Ningbo Baodi Plastic Valve Co., Ltd. wynalazła jednoczęściowy kołnierzowy zawór kulowy, który stał się szeroko stosowany w gałęziach przemysłu chemicznego. Rozwój ten odzwierciedla znaczenie zintegrowanej wytrzymałości kołnierza i kontrolowanego uszczelnienia w przemysłowych rurociągach z tworzyw sztucznych.

Główne cechy konstrukcyjne ślepych kołnierzy do łączników rurowych z tworzyw sztucznych

Solidna część centralna

Centrum nie ma otworu przepływowego i odbiera bezpośrednie obciążenie ciśnieniem z medium procesowego.

Jego grubość i geometria wpływają na to, jak bardzo kołnierz ugina się pod ciśnieniem. Nadmierne odchylenie środkowe może zmniejszyć ściskanie uszczelki wokół obszaru uszczelnienia.

Koło Śruby

Otwory na śruby są rozmieszczone wokół określonego koła podziałowego. Liczba otworów, średnica otworu i średnica okręgu śrubowego muszą odpowiadać kołnierzowi współpracującemu.

Podobne średnice zewnętrzne nie potwierdzają kompatybilności. Powiększanie otworów na śruby może osłabić kołnierz i należy go unikać.

Uszczelniająca twarz

Wiele plastikowych kołnierzy zaślepiających wykorzystuje płaską powierzchnię uszczelniającą. Powierzchnia powinna być czysta, równa i wolna od głębokich rys.

Uszkodzenie w obszarze styku uszczelki może spowodować bezpośrednią drogę wycieku.

Zewnętrzna krawędź

Zewnętrzna krawędź przenosi obciążenia śrubowe i pomaga utrzymać sztywność kołnierza. Większe produkty mogą wymagać zwiększonej grubości lub wzmocnionej geometrii.

Podczas przenoszenia i transportu należy unikać uderzeń wokół krawędzi i otworów na śruby.

Identyfikacja produktu

Wyraźna identyfikacja pomaga zapobiegać błędom instalacyjnym. Przydatne oznaczenia obejmują materiał, rozmiar nominalny, klasę ciśnienia i standard kołnierza.

Informacja ta jest szczególnie istotna dla dystrybutorów i odbiorców przemysłowych przechowujących w tym samym magazynie kilka rozmiarów i materiałów.

Materiały stosowane do ślepych kołnierzy do łączenia rur z tworzyw sztucznych

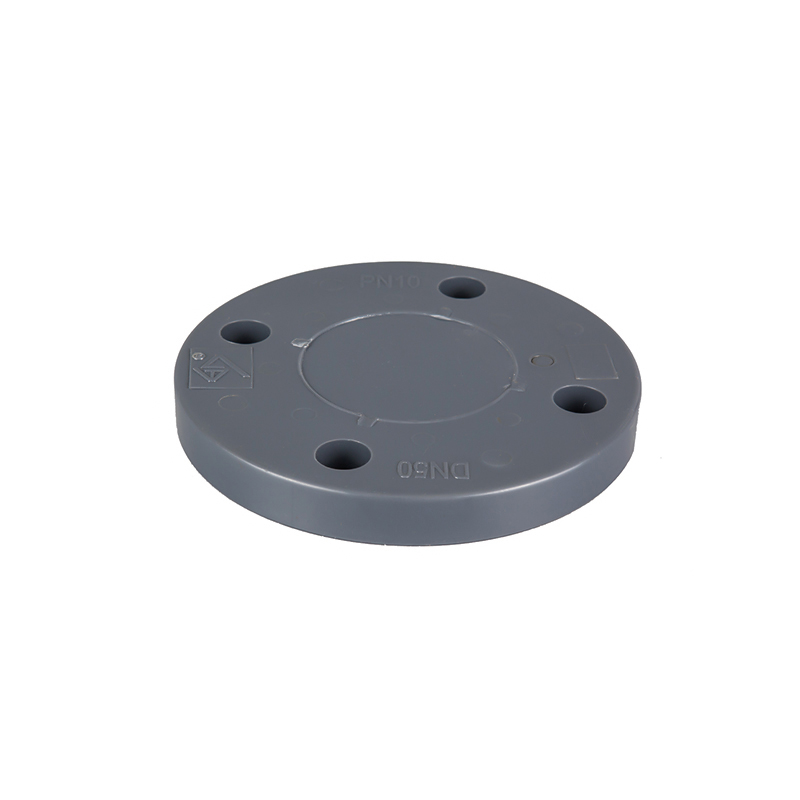

Kołnierze zaślepiające z PCV

Kołnierze zaślepiające do rur z tworzywa sztucznego z PVC są powszechnie stosowane w uzdatnianiu wody w temperaturze otoczenia i wybranych systemach chemicznych.

PVC charakteryzuje się stosunkowo niską wagą i odpornością na wiele kwasów, zasad i roztworów soli. Jego głównymi ograniczeniami są podwyższona temperatura i niekompatybilność z niektórymi rozpuszczalnikami organicznymi.

Dopuszczalne ciśnienie zwykle maleje wraz ze wzrostem temperatury roboczej.

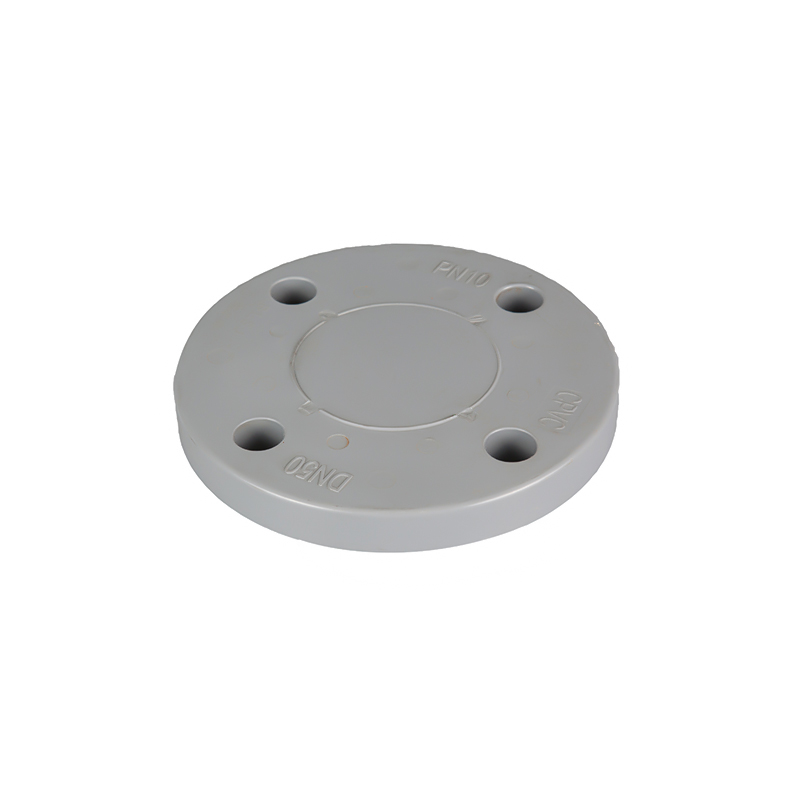

Kołnierze zaślepiające CPVC

CPVC zapewnia lepszą zdolność temperaturową w porównaniu ze standardowym PVC. Można go stosować w wybranych instalacjach ciepłej wody oraz przemysłowych instalacjach chemicznych.

Kołnierz zaślepiający powinien być dopasowany do rur CPVC, zaworów, kołnierzy współpracujących i kompatybilnych materiałów uszczelek.

Ningbo Baodi Plastic Valve Co., Ltd. stała się jednym z pierwszych przedsiębiorstw krajowych, które po rozszerzeniu asortymentu rur i złączek w 2006 roku, zastosowało CPVC w zaworach rurowych klasy przemysłowej.

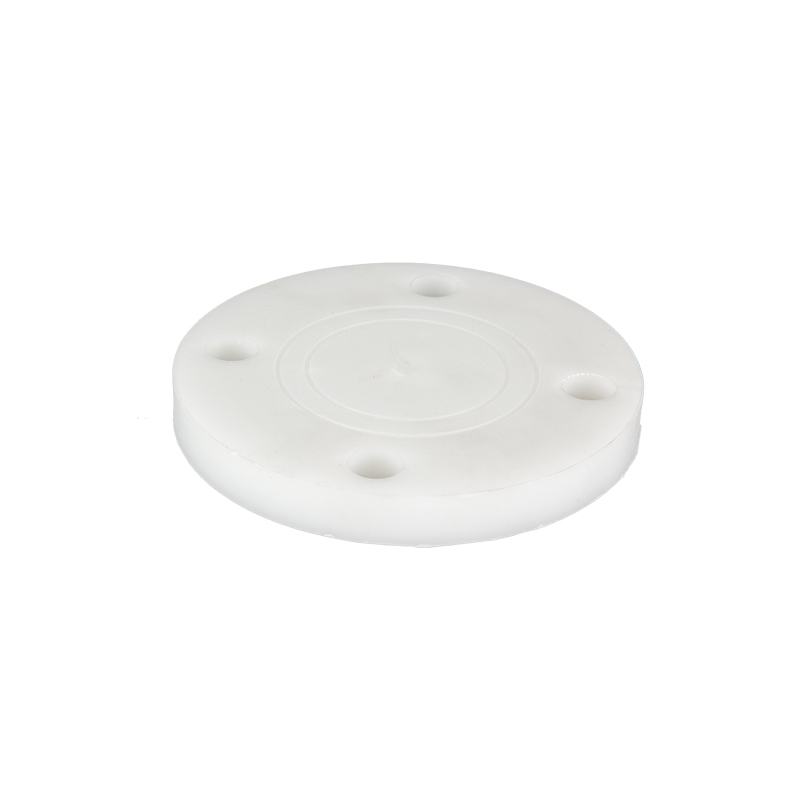

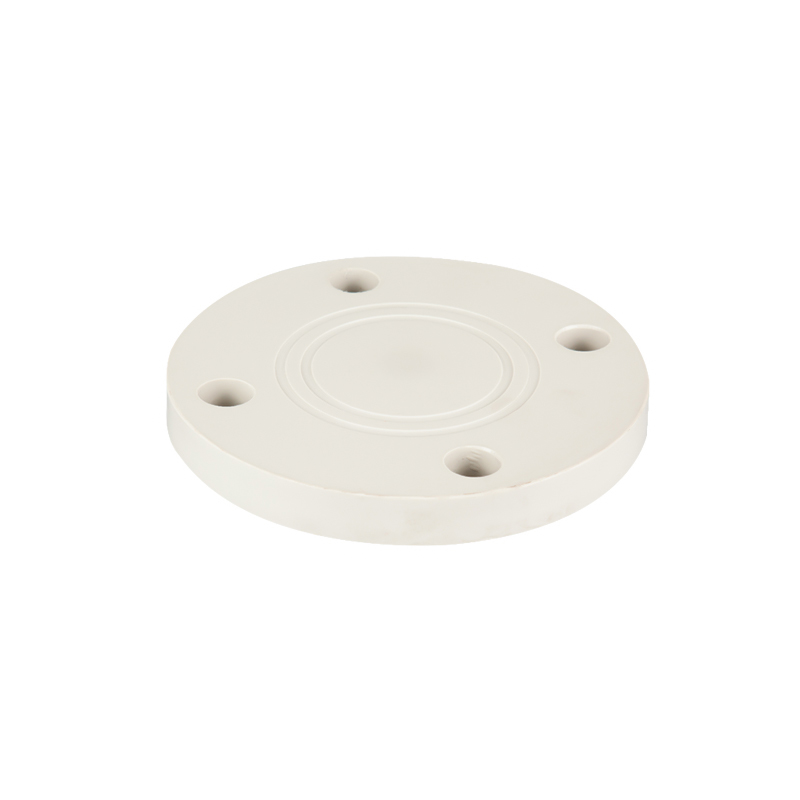

Kołnierze zaślepiające PP

PP nadaje się do wielu zastosowań kwasowych, zasadowych i ścieków. Mała gęstość sprawia, że ​​większe kołnierze są łatwiejsze w obsłudze.

Sztywność kołnierza i obniżenie wartości znamionowych ciśnienia należy sprawdzić w podwyższonej temperaturze. Duże ślepe kołnierze PP mogą wymagać ostrożnego dokręcania śrub i dodatkowego wsparcia.

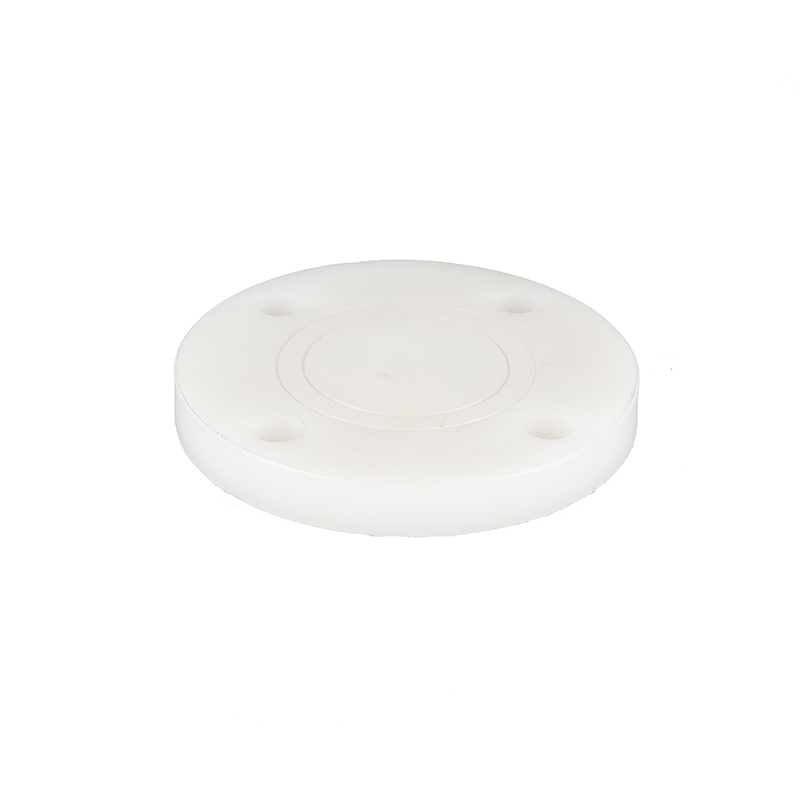

Kołnierze zaślepiające PVDF

PVDF jest wybierany do agresywnych chemikaliów i wybranych płynów o wysokiej czystości. Zapewnia szeroką odporność chemiczną i użyteczną wydajność temperaturową.

Czysta obsługa, identyfikowalność materiału i odpowiedni dobór uszczelek są szczególnie ważne w zastosowaniach wymagających wysokiej czystości.

Porównanie materiałów

Należy wybrać odpowiedni materiał, biorąc pod uwagę pełne warunki pracy. Droższy materiał nie jest automatycznie najodpowiedniejszym wyborem dla każdego rurociągu.

Wymiary kołnierzy i standardy wiercenia

Średnica nominalna

Średnica nominalna określa ogólny rozmiar rury, ale nie dostarcza wystarczających informacji, aby potwierdzić kompatybilność kołnierza.

Dwa kołnierze zaślepiające o tym samym rozmiarze nominalnym mogą spełniać różne standardy wiercenia.

Średnica zewnętrzna

Zewnętrzna średnica kołnierza wpływa na prześwit urządzenia, rozmieszczenie śrub i przestrzeń do obsługi.

Duże zaślepki kołnierzowe z tworzywa sztucznego wymagają wystarczającej ilości miejsca na narzędzia instalacyjne i demontaż w przyszłości.

Ilość i średnica otworów na śruby

Liczba i średnica otworów na śruby muszą odpowiadać kołnierzowi współpracującemu.

Nieprawidłowy rozmiar otworu może uniemożliwić montaż lub spowodować nieprawidłowe rozłożenie obciążenia wokół łącznika.

Średnica koła śruby

Średnica okręgu śruby określa położenie każdego otworu na śrubę. Różne systemy kołnierzy mogą wykorzystywać różne koła podziałowe dla tego samego nominalnego rozmiaru rury.

Grubość kołnierza

Grubość wpływa na odporność na ciśnienie i sztywność. Kupujący powinien potwierdzić, czy podany wymiar dotyczy całego kołnierza, czy tylko części środkowej.

Ningbo Baodi Plastic Valve Co., Ltd. eksportuje przemysłowe produkty termoplastyczne do ponad 60 krajów. Ponieważ praktyki wymiarowe różnią się w zależności od rynku, dokumenty projektowe powinny jasno określać standard kołnierza, klasę ciśnienia i wymiary wierceń przed rozpoczęciem produkcji.

Konstrukcje uszczelek i układy uszczelniające

Uszczelka pełnotwarzowa

Uszczelka pełnopowierzchniowa zakrywa większość powierzchni czołowej kołnierza i zwykle zawiera otwory na śruby.

Może pomóc w rozłożeniu kompresji na większym obszarze, co jest przydatne w przypadku wielu konstrukcji kołnierzy z tworzywa sztucznego.

Uszczelka pierścienia wewnętrznego

Uszczelka pierścienia wewnętrznego zakrywa tylko środkowy obszar uszczelnienia wewnątrz okręgu śrubowego.

Zużywa mniej materiału, ale wymaga dokładnego wyrównania i odpowiedniej sztywności powierzchni czołowej kołnierza.

Uszczelka typu O-ring

Niektóre specjalistyczne konstrukcje kołnierzy wykorzystują O-ring zainstalowany w obrobionym rowku.

Wymiary pierścienia uszczelniającego muszą pasować do rowka. Płaska uszczelka nie powinna zastępować specjalnie zaprojektowanego pierścienia typu O-ring bez potwierdzenia technicznego.

Grubość uszczelki

Zbyt cienka uszczelka może nie skompensować drobnych nierówności powierzchni. Zbyt gruba uszczelka może pełzać, wytłaczać lub tracić kompresję.

Wybór powinien równoważyć odporność chemiczną, ściśliwość i sztywność kołnierza.

Wybór materiału uszczelki

Uszczelki EPDM

EPDM jest szeroko stosowany z wodą i wieloma roztworami chemicznymi na bazie wody. Dobrze radzi sobie w wielu środowiskach alkalicznych, ale generalnie nie nadaje się do olejów naftowych.

Uszczelki FKM

FKM zapewnia odporność na wiele olejów i chemikaliów przemysłowych. Może nadawać się do niektórych zastosowań w wyższych temperaturach, ale nie jest kompatybilny z każdym silnie zasadowym płynem.

Uszczelki NBR

NBR jest powszechnie stosowany w oleju, sprężonym powietrzu i wybranych płynach przemysłowych. Jego odporność na silne utleniające chemikalia jest ograniczona.

Uszczelki PTFE

PTFE oferuje szeroką odporność chemiczną i jest często wybierany do korozyjnych mediów procesowych.

Wymaga kontrolowanego ściskania, ponieważ długotrwałe pełzanie może zmniejszyć obciążenie uszczelki.

Porównanie uszczelek

Ningbo Baodi Plastic Valve Co., Ltd. obsługuje dziesiątki tysięcy przedsiębiorstw na rynku krajowym i międzynarodowym. Praktyczne doświadczenie pokazuje, że wiele nieszczelności kołnierzy wynika z doboru uszczelki, a nie z głównego elementu z tworzywa sztucznego.

Ciśnienie znamionowe i obciążenie kołnierza zaślepionego

Zaślepki kołnierzowe do montażu rur z tworzyw sztucznych must be selected for the actual combination of pressure and temperature.

Całkowita siła działająca na kołnierz zaślepiający wzrasta wraz ze wzrostem zamkniętej powierzchni. Duży kołnierz może zatem podlegać dużym obciążeniom osiowym nawet w układzie o umiarkowanym ciśnieniu.

Normalne ciśnienie robocze: Kołnierz musi wytrzymywać ciągłe warunki procesowe.

Maksymalne ciśnienie pompy: Ciśnienie wyłączenia pompy może przekroczyć normalne ciśnienie robocze.

Skok ciśnienia: Szybki ruch zaworu może spowodować tymczasowe skoki ciśnienia.

Ciśnienie czyszczenia: Płukanie i czyszczenie może narazić połączenie na różne warunki pracy.

Hydrostatyczne ciśnienie próbne: Kołnierz i wszystkie podłączone elementy muszą nadawać się do planowanego testu.

Warunki próżniowe: Podciśnienie może również wymagać oceny strukturalnej.

Kołnierz zaślepiający, kołnierz współpracujący, uszczelka, śruby i podłączona rura muszą spełniać wymagania. Komponent o najniższej ocenie określa limit systemu.

Ningbo Baodi Plastic Valve Co., Ltd. posiada krajową licencję na produkcję elementów rurociągów ciśnieniowych do wyposażenia specjalnego, odzwierciedlającą znaczenie kontrolowanego ciśnienia i spójności wymiarowej.

Obniżanie wartości znamionowych temperatury i długotrwałe pełzanie tworzywa sztucznego

Materiały termoplastyczne tracą sztywność i zdolność do ściskania wraz ze wzrostem temperatury.

Zaślepka kołnierzowa łącznika rurowego z tworzywa sztucznego przystosowana do określonego ciśnienia w temperaturze otoczenia może wymagać niższego dopuszczalnego ciśnienia w gorącej pracy.

Temperatura ma również wpływ na uszczelkę. Materiały elastomerowe mogą mięknąć, twardnieć lub powodować trwałe odkształcenie po ściskaniu.

Kolejnym problemem jest pełzanie plastiku. Pod ciągłym obciążeniem śrubowym i ciśnieniem kołnierz może stopniowo się odkształcać.

Może to zmniejszyć ściskanie uszczelki i przyczynić się do długotrwałych wycieków. W razie potrzeby stan połączenia można sprawdzić po pierwszym okresie eksploatacji.

Ocena temperatury powinna obejmować normalną temperaturę procesu, uruchomienie i wyłączenie sprzętu, czyszczenie na gorąco, ekspozycję na zewnątrz i zmiany sezonowe.

Tymczasowa i trwała izolacja rurociągu

Tymczasowa izolacja

Zaślepki kołnierzowe do montażu rur z tworzyw sztucznych are often installed during maintenance, equipment replacement and pipeline modification.

Umożliwiają zamknięcie i późniejsze ponowne otwarcie złącza bez konieczności przecinania rury.

Przed demontażem należy rozhermetyzować instalację, opróżnić ją i oczyścić. Ciśnienie resztkowe za zaślepionym kołnierzem może powodować poważne ryzyko operacyjne.

Trwałe zamknięcie

Kołnierz zaślepiający może również zamknąć odgałęzienie na dłuższy okres.

Zamknięcie długoterminowe nie eliminuje konieczności przeprowadzania inspekcji. Połączenie może nadal podlegać zmianom ciśnienia, temperatury, działaniu promieni ultrafioletowych i korozji śrub.

Przyszłe punkty ekspansji

Kołnierze zaślepiające są przydatne w przypadku planowanej rozbudowy. Zarezerwowany interfejs można później podłączyć do zbiornika, zaworu lub jednostki przetwarzającej.

Należy udokumentować oryginalny materiał, rozmiar, wzór wierceń i klasę ciśnienia.

Kołnierze zaślepiające z tworzywa sztucznego do testów hydrostatycznych

Zaślepki kołnierzowe do montażu rur z tworzyw sztucznych can close pipe ends during hydrostatic pressure testing.

Zaślepka kołnierzowa, uszczelka, śruby i kołnierz współpracujący muszą być przystosowane do ciśnienia próbnego. Warunki badania nie powinny być wybierane wyłącznie na podstawie parametrów rury.

Układ należy powoli napełniać zatwierdzoną cieczą testową. Należy usunąć powietrze z najwyższych punktów, ponieważ uwięzione sprężone powietrze zwiększa ryzyko testowania.

Ciśnienie należy podnosić w kontrolowanych etapach. Na każdym etapie inspektorzy powinni sprawdzić szczelność uszczelki, ruch śrub, oddzielenie kołnierzy, wybrzuszenie środka i przemieszczenie podpory.

Przed badaniem należy zaplanować manometry, punkty napełniania, odpowietrzenia i spusty.

Wiercenie niezatwierdzonego otworu w środku zaślepki pod manometr może osłabić konstrukcję. Porty testowe powinny wykorzystywać odpowiednio zaprojektowane połączenia.

Po testowaniu należy całkowicie rozhermetyzować układ przed poluzowaniem śrub.

Wytyczne dotyczące montażu kołnierzy zaślepiających do łączników rurowych z tworzyw sztucznych

Sprawdź kołnierz

Sprawdź złączkę pod kątem pęknięć, wypaczeń, głębokich zarysowań i uszkodzeń wokół otworów na śruby.

Potwierdź materiał, rozmiar nominalny, klasę ciśnienia i standard wiercenia.

Sprawdź uszczelkę

Uszczelka powinna być dostosowana do medium procesowego, temperatury i konstrukcji kołnierza.

Powinien być czysty, nieuszkodzony i mieć prawidłowe wymiary.

Wyrównaj powierzchnie kołnierzy

Przed dokręceniem śrub obie powierzchnie kołnierzy powinny być równoległe i naturalnie wyrównane.

Nie należy używać śrub do wciągania odsuniętej rury lub dyszy urządzenia na miejsce.

Zamontuj śruby i podkładki

Śruby, nakrętki i podkładki powinny mieć odpowiednie wymiary i odporność na warunki atmosferyczne.

Podkładki pomagają rozłożyć obciążenie na powierzchni z tworzywa sztucznego i zmniejszają lokalne uszkodzenia wokół otworów na śruby.

Dokręcaj stopniowo

Wszystkie śruby należy najpierw luźno zamontować. Dokręcanie powinno wówczas przebiegać krzyżowo i w kilku etapach.

Jedna śruba nie powinna być całkowicie dokręcona, gdy przeciwna strona pozostaje luźna.

Ukończ kontrolę końcową

Sprawdź, czy uszczelka nie przesunęła się i czy szczelina kołnierza jest w miarę jednolita.

Zaślepka łącznika rurowego z tworzywa sztucznego nie powinna wykazywać widocznych wypaczeń po montażu.

Ningbo Baodi Plastic Valve Co., Ltd. uzyskała certyfikaty ISO 9001, ISO 14001 i ISO 45001. Kontrolowana produkcja zapewnia spójność produktu, a prawidłowy montaż decyduje o rzeczywistej skuteczności uszczelnienia.

Podpory rur i obciążenia zewnętrzne

Ślepy kołnierz zamyka rurociąg, ale nie powinien działać jako główne podparcie długiego odcinka rury.

Rurę w pobliżu zamkniętego końca należy podeprzeć, aby zapobiec nadmiernym momentom zginającym na połączeniu kołnierzowym.

Duże zaślepki kołnierzowe z tworzywa sztucznego mogą wymagać dodatkowego wsparcia podczas montażu i demontażu. Pracownicy nie powinni polegać wyłącznie na śrubach, które utrzymują kołnierz podczas jego wyrównywania.

Rozszerzalność cieplna może popchnąć lub wyciągnąć połączenie, jeśli podpory i kotwy nie zostaną prawidłowo rozmieszczone.

Ślepe zaułki w pobliżu chodników, stref budowy lub ruchomego sprzętu mogą również wymagać ochrony przed uderzeniami.

Typowe problemy z zaślepionymi kołnierzami do łączenia rur z tworzyw sztucznych

Wyciek uszczelki

Możliwe przyczyny: Niekompatybilna uszczelka, nieprawidłowe wymiary uszczelki, zanieczyszczone powierzchnie uszczelniające, niewystarczające dociśnięcie lub niewspółosiowość kołnierza.

Wypaczenie kołnierza

Możliwe przyczyny: Nadmierna siła śruby, nierówne dokręcenie, podwyższona temperatura lub niewystarczająca sztywność kołnierza.

Pęknięcia wokół otworów na śruby

Możliwe przyczyny: Skoncentrowane obciążenie śrub, brakujące podkładki, nieprawidłowe ustawienie otworów, uderzenie lub zewnętrzna siła zginająca.

Powtarzające się luzowanie śrub

Możliwe przyczyny: Cykliczne zmiany temperatury, pełzanie plastyczne, wibracje i nierówne obciążenie początkowe.

Wybrzuszenie centralne

Możliwe przyczyny: Nadmierne ciśnienie, wysoka temperatura, nieodpowiednia grubość lub użycie nieodpowiedniej płyty bez docisku.

Widocznie uszkodzony kołnierz zaślepiający powinien zwykle zostać wymieniony, a nie oddany do serwisu ciśnieniowego bez oceny.

Względy zakupowe dla odbiorców przemysłowych

Potwierdzenie materiału

Zespoły zakupowe powinny określić PVC, CPVC, PP lub PVDF i podać płyn, stężenie, ciśnienie i temperaturę.

Materiału nie należy identyfikować jedynie na podstawie koloru lub wyglądu.

Dokumentacja wymiarowa

Kupujący powinni potwierdzić średnicę zewnętrzną, grubość, liczbę otworów na śruby, średnicę otworów na śruby, średnicę okręgu śrubowego, standard kołnierza i klasę ciśnienia.

Zatwierdzony rysunek lub próbka może zmniejszyć ryzyko przed produkcją masową.

Dane dotyczące ciśnienia i temperatury

Oferty powinny wyraźnie rozróżniać produkty o różnych możliwościach ciśnieniowych i temperaturowych.

Produkty o tej samej wielkości nominalnej mogą nie mieć tej samej grubości i klasy ciśnienia.

Spójność partii

W przypadku zamówień projektowych i zapasów dystrybutora dokładność i grubość wiercenia powinny pozostać takie same pomiędzy partiami produkcyjnymi.

Stabilne wymiary zmniejszają opóźnienia związane z modyfikacjami miejsca i instalacją.

Wymagania dotyczące uszczelek i śrub

Nabywcy powinni potwierdzić, czy uszczelki, śruby i podkładki są dołączone, czy dostarczane osobno.

Wymagane materiały i wymiary należy zapisać w specyfikacji zakupowej.

Opakowanie

Powierzchnię uszczelniającą i krawędź zewnętrzną należy chronić przed zarysowaniami i uderzeniami.

Duże ślepe kołnierze łączników rurowych z tworzywa sztucznego należy przechowywać na płasko lub odpowiednio podparte, aby zmniejszyć deformację.

Koordynacja całego systemu

Projekty odnoszą korzyści, gdy rury, zawory, kołnierze i powiązane z nimi złączki pochodzą z kompatybilnych asortymentów produktów.

Ningbo Baodi Plastic Valve Co., Ltd. należy do producentów oferujących szerokie kategorie przemysłowych zaworów termoplastycznych i rurociągów. Jej produkty służą dziesiątkom tysięcy przedsiębiorstw i są eksportowane do ponad 60 krajów, wspierając nabywców projektów, dystrybutorów i wykonawców inżynieryjnych, którzy potrzebują skoordynowanych specyfikacji i powtarzalnych dostaw.

Kontrola, konserwacja i ponowne użycie

Rutynowa kontrola powinna obejmować wycieki, odbarwienia, pęknięcia, wypaczenia i wytłoczenia uszczelek.

Należy sprawdzić otwory na śruby i krawędzie zewnętrzne pod kątem lokalnych uszkodzeń. Elementy złączne należy sprawdzić pod kątem korozji i zużycia gwintów.

Połączenia nie należy dokręcać przypadkowo pod ciśnieniem. Procedura operacyjna powinna określać, czy dokręcanie jest dozwolone i pod jakimi warunkami.

Po wymontowaniu uszczelkę należy sprawdzić pod kątem trwałego ściskania, pęcznienia, stwardnienia i degradacji chemicznej.

Przed ponownym użyciem kołnierza zaślepiającego należy sprawdzić powierzchnię uszczelniającą, płaskość środka i stan otworów na śruby.

Zapisy konserwacji powinny obejmować miejsce instalacji, medium procesowe, ciśnienie, temperaturę, materiał uszczelki, datę instalacji i historię wycieków.

Typowe zastosowania ślepych kołnierzy do łączników rurowych z tworzyw sztucznych

Przetwarzanie chemiczne

Zaślepki kołnierzowe do montażu rur z tworzyw sztucznych close unused chemical branches, reactor connections and maintenance interfaces.

Głównymi kwestiami związanymi z wyborem są kompatybilność materiałów i uszczelek.

Uzdatnianie wody

Stosuje się je w rurociągach filtracyjnych, dozujących, płukania wstecznego i przyszłych rurociągach rozprężnych.

Mogą również zamykać odcinki rur podczas testowania i wymiany sprzętu.

Oczyszczanie ścieków

Kołnierze zaślepiające z tworzywa sztucznego izolują korozyjne odgałęzienia ścieków i nieużywane króćce urządzeń.

Przed usunięciem należy wziąć pod uwagę osady i wymagania dotyczące czyszczenia.

Połączenia zbiorników i statków

Zamykają nieużywane króćce zbiornika, zachowując jednocześnie możliwość późniejszego podłączenia.

Dysza i kołnierz zaślepiający nie powinny przenosić nadmiernych zewnętrznych obciążeń rurociągu.

Stacje pomp i filtrów

Podczas demontażu wyposażenia zaślepka może tymczasowo zamknąć pozostały rurociąg z kołnierzem.

Przed montażem lub demontażem system musi zostać całkowicie pozbawiony ciśnienia.

Przemysłowe linie testowe

Zaślepiające kołnierze z tworzywa sztucznego zamykają sekcje testów hydrostatycznych, linie płuczące i tymczasowe odgałęzienia technologiczne.

Należy zapewnić odpowiednie otwory wentylacyjne i spustowe.

Często zadawane pytania dotyczące kołnierzy zaślepiających do złączek rurowych z tworzyw sztucznych

Do czego służą plastikowe kołnierze zaślepiające?

Zamykają kołnierzowe końce rur, króćce zbiorników, wyloty zaworów i zarezerwowane połączenia urządzeń. Można je stosować do izolacji, konserwacji i prób ciśnieniowych.

Czy zaślepka kołnierzowa to to samo co zaślepka rury?

Nie. Kołnierz zaślepiający wykorzystuje śruby i uszczelkę i zwykle można go zdemontować. Zaślepka rury jest zwykle przyklejana, wtapiana lub gwintowana bezpośrednio do rury.

Czy plastikowe kołnierze zaślepiające mogą wytrzymać ciśnienie?

Produkty klasy przemysłowej wytrzymują ciśnienie w określonych granicach materiałowych i temperaturowych. Kołnierz, uszczelka, śruby i połączenie współpracujące muszą być kompatybilne.

Dlaczego zaślepka kołnierzowa przecieka?

Najczęstsze przyczyny to niedopasowanie uszczelek, niewspółosiowość kołnierzy, zanieczyszczone powierzchnie uszczelniające, nierówne obciążenie śrub i deformacja materiału.

Czy kołnierze zaślepiające złączki rurowe z tworzyw sztucznych można stosować do testów hydrostatycznych?

Tak, pod warunkiem, że ciśnienie próbne nie przekracza dopuszczalnej wartości znamionowej kołnierza zaślepiającego lub jakiegokolwiek podłączonego elementu.

Jakiej uszczelki należy użyć?

Uszczelkę należy dobrać w zależności od cieczy, stężenia, ciśnienia, temperatury i konstrukcji kołnierza. Typowe opcje obejmują EPDM, FKM, NBR i PTFE.

Czy śruby metalowe można stosować z kołnierzami zaślepiającymi z tworzywa sztucznego?

Można zastosować odpowiednie śruby metalowe. Podkładki i kontrolowane dokręcenie pomagają rozłożyć obciążenie i chronić plastikową powierzchnię.

Dlaczego wokół otworów na śruby pojawiają się pęknięcia?

Typowe przyczyny to nadmierne dokręcenie, nieprawidłowe ustawienie otworów, brakujące podkładki, obciążenia udarowe i ciągłe obciążenia zginające.

Czy można łączyć różne standardy kołnierzy?

Nie należy ich łączyć na siłę. Średnica zewnętrzna, średnica rozstawu śrub, liczba otworów i powierzchnia uszczelniająca muszą się zgadzać.

Czy kołnierz zaślepiający można ponownie wykorzystać?

Można go ponownie zastosować, gdy powierzchnia uszczelniająca pozostaje płaska i wolna od pęknięć, degradacji chemicznej i nadmiernych odkształceń.

Czy duży kołnierz zaślepiający wymaga dodatkowego wsparcia?

Duże produkty mogą wymagać wsparcia podczas instalacji i serwisu. Podłączoną rurę należy również podeprzeć tak, aby nadmierne zagięcie nie sięgało kołnierza.

Jakie informacje powinni podać kupujący przed złożeniem zamówienia?

Wymagane informacje obejmują materiał, płyn, stężenie, temperaturę, ciśnienie, rozmiar nominalny, standard kołnierza, szczegóły otworów na śruby, wymagania dotyczące uszczelek, ilość, opakowanie i wymagania dotyczące dokumentacji technicznej.
