A Złączka do rur z tworzywa sztucznego tworzy rozłączne połączenie przy użyciu trzyczęściowej konstrukcji, a nie przykręcanego koła śrubowego kołnierza. To rozróżnienie ma największe znaczenie na etapie specyfikacji, gdzie wybór pomiędzy złączką, kołnierzem i łącznikiem stałym decyduje o tym, czy w danym miejscu systemu w ogóle istnieje przyszły punkt konserwacji – jest to decyzja, którą znacznie taniej jest podjąć już na etapie projektowania, niż wprowadzać poprawki po zbudowaniu systemu i konieczności wymiany zaworu.
Ningbo Baodi Plastic Valve Co., Ltd. produkuje zawory z tworzyw sztucznych od 1979 roku, kiedy to warsztaty jej poprzedników wyprodukowały pierwszy w Chinach plastikowy zawór membranowy. Połączenia końcowe typu unifonowego od dawna są standardem w większości mniejszych serii zaworów ręcznych i automatycznych firmy, a wyboru tego dokonano specjalnie ze względu na dostęp konserwacyjny, jaki zapewnia złącze na styku zaworu z rurociągiem.
Matryca wyboru
| | Unia | Kołnierz | sprzęgło |
| Metoda demontażu | Odkręcić nakrętkę środkową | Odkręć wiele elementów złącznych | Generalnie na stałe |
| Typowy zakres rozmiarów | Mały i średni rozmiar | Średniej wielkości do dużej | Rozmiar dowolny, tylko bieg prosty |
| Czułość wyrównania | Niski — nakrętka obraca się swobodnie | Wyżej — otwory na śruby muszą się pokrywać | Niski |
| Możliwość ciśnienia | Generalnie niższa niż równoważna klasa kołnierza | Generalnie wyższy | Regulowane przez parametry rury |
| Typowa lokalizacja | Końcówki zaworów, przewody instrumentu, drobny sprzęt | Dysze pompy/zbiornika, duże interfejsy sprzętowe | Przedłużanie rur, naprawa |
| Zainstalowany ślad | Kompaktowy | Większy — okrąg śruby wymaga prześwitu | Minimalne |
Praktyczna decyzja zwykle sprowadza się do jednego pytania: czy to złącze będzie musiało być ponownie otwierane w okresie użytkowania systemu, a jeśli tak, czy otaczająca rura będzie mogła się swobodnie poruszać, gdy to nastąpi? Tam, gdzie potrzebny jest dostęp konserwacyjny, ale w rzeczywistości nie można rozebrać sąsiedniej rury – co jest typową sytuacją w przypadku zaworu, obudowy filtra lub przyłącza małego sprzętu – z reguły właściwym rozwiązaniem jest złączka, natomiast kołnierz pozostaje lepszym wyborem, gdy rozmiar rury i ciśnienie przekraczają dopuszczalne wartości złączki.
Trzyczęściowa struktura i funkcja mechaniczna
Złączka składa się z dwóch końcówek po stronie rury, każda trwale połączona, wtopiona lub przykręcona do odpowiedniego odcinka rury, oraz nakrętki środkowej, która łączy ze sobą dwie końcówki, ściskając pomiędzy nimi uszczelnienie. Pierwszą końcówkę mocuje się do jednego odcinka rury, stosując metodę łączenia odpowiednią dla materiału — cement rozpuszczalnikowy w przypadku PVC i CPVC, termooporowy lub elektrooporowy w przypadku PP i PVDF lub gwintowanie w przypadku mniejszych przewodów pomocniczych. Druga część końcowa, przymocowana do przeciwległego ciągu rury, zazwyczaj zawiera powierzchnię uszczelniającą lub rowek pierścienia uszczelniającego typu O-ring, na którym osadza się pierwsza część końcowa podczas ściągania zespołu.
Ponieważ oba połączenia po stronie rury są wykonywane niezależnie przed dokręceniem nakrętki, złącze nie wymaga obrotowego ustawienia otworów na śruby, jak ma to miejsce w przypadku stałego kołnierza — jest to istotna zaleta w przypadku urządzeń o ograniczonej przestrzeni, gdzie obrócenie dużego kołnierza do prawidłowego położenia otworu na śrubę jest trudne lub niemożliwe w ramach dostępnego luzu. W samej nakrętce centralnej zazwyczaj zastosowano profil gwintu wzmocnionego lub trapezowego, zaprojektowany tak, aby wytrzymywał osiowe obciążenie zaciskające bez luzowania pod wpływem wibracji, chociaż dokładny kształt gwintu różni się w zależności od producenta i materiału.
Metody uszczelniania i dopasowanie zastosowania
| Uszczelka typu O-ring | Powszechnie stosowane w złączach PVC i CPVC. Niezawodny w określonym zakresie temperatur i ciśnień, gdy materiał pierścienia uszczelniającego jest chemicznie kompatybilny z płynem procesowym. Ściskanie osiąga się poprzez nakrętkę ściągającą dwie końcówki do siebie, aż pierścień O-ring zostanie osadzony w swoim rowku pod kontrolowaną siłą ściskania. |
| Uszczelka płaska | Stosowany w niektórych większych konstrukcjach złączy i złączkach PP/PVDF z płaską powierzchnią uszczelniającą, działający podobnie do małych złączy kołnierzowych, ale bez koła śrubowego. |
| Skondensowany kontakt kulowy i gniazdowy | Niektóre złącza PP i PVDF opierają się na dopasowanej stożkowej lub sferycznej powierzchni uszczelniającej i samym momencie obrotowym nakrętki, bez oddzielnej uszczelki elastomerowej, co może być korzystne w zastosowaniach, w których trudno jest zapewnić zgodność materiału uszczelki z agresywną substancją chemiczną. |
Kompatybilność materiału uszczelki należy sprawdzić niezależnie od materiału korpusu złączki, ponieważ często są to zupełnie różne materiały. Na przykład prawidłowo dobrany korpus złącza PVDF z pierścieniem uszczelniającym typu O-ring z EPDM może w dalszym ciągu nie spełnić wymagań, które są chemicznie kompatybilne z PVDF, ale nie z EPDM — uszczelka stanowi osobną kwestię dotyczącą kompatybilności, którą kupujący czasami przeoczają, skupiając się głównie na tabeli odporności chemicznej materiału korpusu.
Wybór materiału
Złączki PCV są standardowym wyborem w przypadku usług przesyłu wody o temperaturze otoczenia i ogólnych chemikaliów, oferując połączenia po stronie rury z cementu rozpuszczalnikowego, które są proste w montażu w terenie i ekonomiczne w przypadku dużych rurociągów dystrybucyjnych i ogólnych rurociągów przemysłowych. Złączki CPVC rozszerzają zakres zastosowań na gorącą wodę i wybrane zastosowania chemiczne w wyższych temperaturach, zachowując wiele z łatwości instalacji PVC, a jednocześnie wytrzymując warunki pracy, które z czasem mogłyby zmiękczyć lub pogorszyć standardowy PVC.

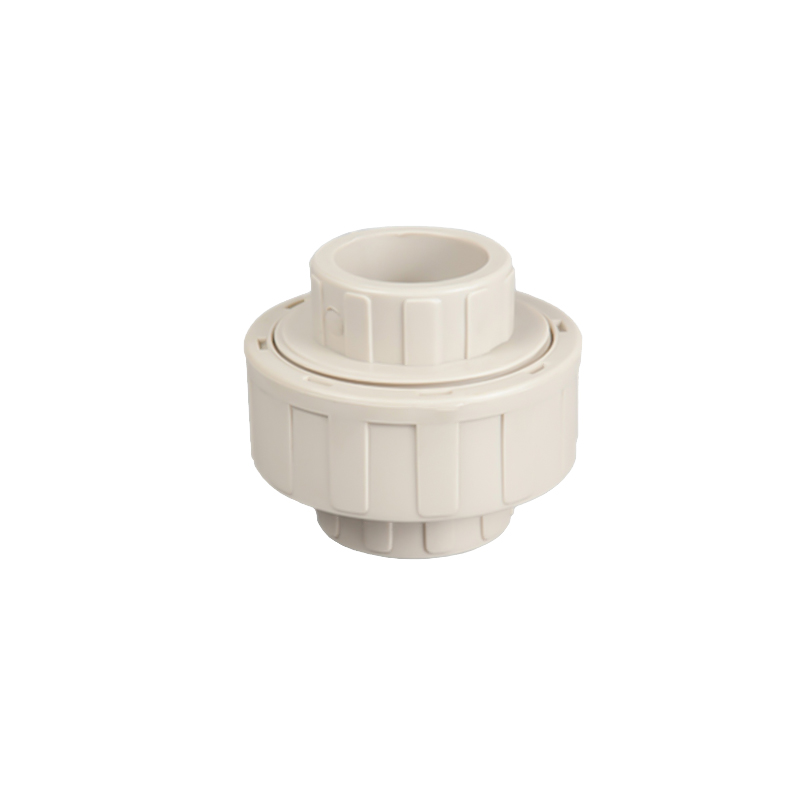

Złączki PP nadają się do zastosowań związanych z kwasami, zasadami i ściekami, zazwyczaj w połączeniu ze zgrzewanymi połączeniami po stronie rury, które tworzą ciągłe, jednorodne połączenie pomiędzy końcówką złączki a rurą — podejście to pozwala uniknąć wprowadzania łącznika cementowo-rozpuszczalnikowego w przypadku agresywnych chemicznie zastosowań, w których sam cement może być wrażliwy. Złącza PVDF służą do agresywnych zastosowań chemicznych i zastosowań o wyższej czystości, wymagających szerokiej odporności chemicznej i czystych złączy termojądrowych i często są stosowane w przetwórstwie półprzewodników, farmaceutyce i specjalistycznych procesach chemicznych, gdzie zarówno czystość, jak i kompatybilność chemiczna są jednocześnie krytyczne.
Ningbo Baodi Plastic Valve Co., Ltd. produkuje złączki w całym zakresie materiałów, dostarczając zarówno zawory z tworzyw sztucznych, jak i pasujące łączniki rurowe, co pozwala dystrybutorom na zakup zaworu i przyległych do niego złączy jako skoordynowanego zestawu, zamiast godzić zgodność wymiarową pomiędzy komponentami pochodzącymi od dwóch różnych producentów.
Specyfikacja instalacji
Nakrętka środkowa powinna gładko zazębiać się ręcznie przed przyłożeniem siły klucza; źle ustawiona nakrętka, wciśnięta od początku za pomocą klucza, przetnie gwint, trwale uszkadzając złącze i wymagając wymiany, a nie naprawy. Po całkowitym ręcznym dokręceniu moment obrotowy powinien zatrzymać się przy równym, mocnym dokręceniu ręcznym i określonym obrocie klucza, zgodnie z zaleceniami producenta dla tego rozmiaru i materiału — nadmierne dokręcenie powoduje pęknięcie korpusu złącza lub nadmierne ściskanie uszczelki zamiast poprawiać integralność złącza, a ten rodzaj awarii występuje częściej w przypadku złączy plastikowych niż ich metalowych odpowiedników właśnie dlatego, że tworzywo sztuczne ma węższą tolerancję między odpowiednim ściskaniem a uszkodzeniem materiału.
Uszczelkę należy sprawdzać przy każdym demontażu i wymieniać, jeśli jest stwardniała, spęczniona, spłaszczona lub w inny sposób wyraźnie odkształcona, ponieważ wielokrotne niezawodne otwieranie jest jedynym celem funkcjonalnym złącza — złącze ze zniszczoną uszczelką, które jest po prostu ponownie składane bez wymiany uszczelki, w pierwszej kolejności mija się z powodem określania złącza. Przed ponownym montażem należy sprawdzić gwinty nakrętki i współpracującej końcówki pod kątem uszkodzeń lub zanieczyszczeń, ponieważ niewielka ilość piasku osadzona w gwincie może uniemożliwić pełne i równomierne osadzenie, nawet jeśli sama uszczelka jest w dobrym stanie.
Typowe tryby awarii i ich przyczyny
Wyciek na złączu po okresie niezawodnej pracy, a nie bezpośrednio po montażu, najczęściej wiąże się z degradacją uszczelnienia wynikającą z niezgodności chemicznej, która nie była widoczna podczas rozruchu, ale rozwijała się stopniowo. Przypomina to, że zgodność materiału uszczelnienia powinna być sprawdzana w oparciu o pełny zakres substancji chemicznych, które linia może przenosić przez cały okres użytkowania, a nie tylko główny płyn procesowy w momencie specyfikacji. Wyciek bezpośrednio po montażu częściej wynika z niedokręcenia (niewystarczające połączenie nakrętki), poprzecznego gwintu podczas pierwszego montażu lub uszczelki, która została ściśnięta lub przemieszczona podczas montażu, a nie prawidłowo osadzona w rowku.
Pęknięcie korpusu złączki, w odróżnieniu od nieszczelności uszczelki, jest najczęściej związane z nadmiernym dokręceniem podczas instalacji lub z nadmiernym zginaniem lub obciążeniem osiowym przenoszonym przez złączkę, a nie przez sąsiednie podpory rury — złączka jest punktem uszczelniania i demontażu, a nie podporą konstrukcyjną i nie należy na niej polegać, jeśli chodzi o przenoszenie ciężaru rury lub obciążenia związanego z rozszerzalnością cieplną, które powinno być odpowiednio zarządzane przez otaczający system podpór i kotew.
Dystrybutorzy zgłaszający zapytania gwarancyjne lub dotyczące usterek w miejscu pracy produktów ze złączkami czerpią korzyści z możliwości szybkiego rozróżnienia tych trybów awarii, ponieważ działania naprawcze znacznie się różnią: wyciek związany z uszczelką zazwyczaj wymaga jedynie wymiany uszczelki i prawidłowego ponownego montażu, podczas gdy pęknięty korpus wymaga całkowitej wymiany złączki, a jeśli przyczyną było nadmierne obciążenie zewnętrzne, przeglądu układu podpór otaczającej rury, aby zapobiec ponownemu wystąpieniu również w przypadku nowej złączki. Ningbo Baodi Plastic Valve Co., Ltd. wspiera partnerów-dystrybutorów w tego rodzaju klasyfikacji usterek w terenie w oparciu o doświadczenia produkcyjne i materiałowe zgromadzone od założenia firmy w 1979 r., pomagając odróżnić problemy związane z instalacją od rzeczywistych wad produktu, gdy napływają raporty terenowe z miejsc realizacji projektów.
Gdzie kupujący często mylą się z decyzją Unii
Jednym z powtarzających się błędów jest określenie zbyt dużej specyfikacji złączy w przypadku rur o dużych średnicach. Na większych liniach nominalne ciśnienie złącza jest często niższe niż równoważnej klasy kołnierza przy tym samym nominalnym rozmiarze, po prostu dlatego, że geometria uszczelnienia i połączenie gwintu nakrętki nie zwiększają się tak skutecznie, jak rozłożona siła docisku kołnierza śrubowego. Powyżej pewnego rozmiaru, zazwyczaj w większym zakresie średnic nominalnych, w zależności od materiału i klasy ciśnienia, kołnierz staje się nie tylko bardziej ekonomiczną opcją, ale często jedynym, który zapewnia odpowiednie ciśnienie znamionowe dla zamierzonej usługi — próba określenia złączki w tych rozmiarach w celu zaoszczędzenia na zainstalowanej powierzchni może spowodować, że złącze będzie niedoszacowane w stosunku do rzeczywistego ciśnienia roboczego systemu.
Niedostateczne określenie końcówek zaworów jest odwrotnym i równie powszechnym błędem: umieszczenie trwale połączonego lub bezpiecznikowego złącza bezpośrednio przy zaworze, bez złącza w pobliżu tego połączenia, wymusza pełną przebudowę rury za pierwszym razem, gdy zawór wymaga demontażu do serwisu lub wymiany. Jest to koszt, który pojawia się dopiero po latach eksploatacji systemu i właśnie dlatego łatwo go przeoczyć na etapie projektowania, gdy natychmiastową presją jest dokończenie instalacji, a nie planowanie ewentualnej konserwacji. Pojedyncza złączka umieszczona po jednej stronie każdego zaworu — w większości układów nie musi być po obu stronach — jest na ogół wystarczająca, aby zapewnić dostęp konserwacyjny bez dodatkowych kosztów i zajmowanej powierzchni przez złączki w każdym punkcie połączenia w systemie.
Trzecim, mniej oczywistym błędem jest określenie identycznych wymiarów złączy w całym projekcie bez uwzględnienia faktu, że różne odgałęzienia mogą przenosić różne warunki ciśnienia i temperatury nawet w tym samym obiekcie. Złącze posiadające parametry odpowiednie do warunków pracy jednego odgałęzienia może mieć zaniżone parametry w przypadku innego odgałęzienia w tym samym zakładzie, w którym zdarza się, że pracuje się goręcej lub przy wyższym ciśnieniu, nawet jeśli w obu odgałęzieniach stosuje się nominalnie ten sam rozmiar rur.
Zakres rozmiarów złączy i miejsca, w których pokrywa się z obszarem kołnierza
Złączki są najczęściej określane i dostarczane w rozmiarach rur o mniejszych średnicach nominalnych, typowych dla połączeń zaworów, linii przyrządów, punktów próbkowania i pętli obejściowych małego sprzętu. W miarę jak rozmiar rur wzrasta do zakresu typowego dla głównych linii technologicznych i dysz głównych urządzeń, kołnierze stopniowo stają się coraz powszechniejszym i lepiej dobranym wyborem, ze względu na omówioną powyżej wytrzymałość ciśnieniową. Istnieje średni zakres rozmiarów rur, w przypadku których z technicznego punktu widzenia można określić złączkę lub kołnierz, a decyzja dotycząca tego zakresu zachodzenia na siebie często sprowadza się do dostępnej przestrzeni montażowej, wymaganego konkretnego ciśnienia i temperatury oraz tego, czy otaczający system już standaryzuje jeden typ połączenia w celu zapewnienia spójności w całym projekcie — dystrybutor dostarczający projekt, który już zobowiązał się do stosowania połączeń kołnierzowych w całym projekcie, często będzie preferował kołnierze nawet w rozmiarach, w których złączka byłaby z technicznego punktu widzenia wystarczająca, po prostu aby uniknąć mieszania typów połączeń i dodatkowych złączek przejściowych, które wymagałyby mieszania.
Specyfikacja Zamówienia
Kupujący zamawiający złączki w dużych ilościach, w szczególności dystrybutorzy łączący złączki z zaworami w ramach pakietu projektowego, powinni potwierdzić metodę połączenia po stronie rury (kielich rozpuszczalnika, czop wtapialny lub gwintowane), aby pasowała do reszty dostarczonego rurociągu, materiał uszczelnienia i jego zgodność chemiczną z płynem procesowym w całym oczekiwanym zakresie pracy, ciśnienie i temperatura znamionowa w rzeczywistych warunkach pracy, a nie ogólna wartość maksymalna z katalogu oraz czy zapasowe uszczelki powinny zostać uwzględnione w dostawie w ramach zapasów do konserwacji w terenie, ponieważ wymiana uszczelek jest rutynową i oczekiwaną częścią żywotność złącza, a nie wyjątkową naprawę.
Ningbo Baodi Plastic Valve Co., Ltd. eksportuje do ponad 60 krajów i posiada certyfikaty ISO 9001, ISO 14001 i ISO 45001, ramy jakości zapewniające spójność wymiarową i materiałową w poszczególnych partiach produkcyjnych — istotna kwestia dla dystrybutorów składających powtarzające się zamówienia w czasie, ponieważ złączki, nakrętki i uszczelki pochodzące z różnych partii produkcyjnych powinny nadal niezawodnie współdziałać ze sobą na potrzeby konserwacji w terenie i części zamiennych.
