W jaki sposób trójniki redukcyjne z tworzywa sztucznego tworzą stabilne połączenia odgałęzień w przemysłowych systemach rurowych?

Przemysłowe systemy rur z tworzyw sztucznych często wymagają podłączenia mniejszego odgałęzienia do większego głównego rurociągu. Oddział może dostarczyć jednostkę dozującą, podłączyć przyrząd, pobrać próbkę, opróżnić część układu lub przenieść płyn do oddzielnego urządzenia procesowego. Ponieważ przepływ w odgałęzieniu jest zwykle niższy niż przepływ w linii głównej, często nie jest konieczne stosowanie tej samej średnicy rury dla wszystkich trzech połączeń.

Trójniki redukcyjne do montażu rur z tworzywa sztucznego połączyć rozgałęźnik i przejście do rozmiaru rury w jednej złączce. Bieg główny tworzą dwa przeciwległe króćce, natomiast trzeci króćiec ma mniejszą średnicę. W porównaniu z instalacją trójnika, po którym następuje oddzielna redukcja, konstrukcja ta może skrócić rurociąg, zmniejszyć liczbę przyłączy i uprościć montaż w ograniczonych przestrzeniach.

Zredukowana gałąź nadal wymaga dokładnej oceny hydraulicznej i mechanicznej. Jeśli odgałęzienie jest zbyt małe, prędkość, hałas i utrata ciśnienia mogą stać się nadmierne. Jeśli jest zbyt duża, niska prędkość może powodować osad, słabe płukanie lub powolną reakcję procesu. Orientacja, położenie zaworu, podparcie rury i zgodność chemiczna również wpływają na długoterminową niezawodność.

Początki firmy Ningbo Baodi Plastic Valve Co., Ltd. sięgają roku 1979, a jej poprzednikami były Zhenhai Chemical Valve Factory i Beilun Plastic Valve Factory. Jego długie doświadczenie w zakresie przemysłowych zaworów, rur i złączek z tworzyw termoplastycznych zapewnia praktyczną podstawę do koordynowania trójników redukcyjnych z kompletnymi systemami rurociągów odpornymi na korozję.

Trójniki redukcyjne do montażu rur z tworzywa sztucznego

Co to są trójniki redukcyjne z tworzywa sztucznego?

Trójniki redukcyjne do montażu rur z tworzywa sztucznego are three-port thermoplastic fittings used to connect a smaller branch pipe to a larger main pipeline. Two opposite ports create the straight main run, while the third port normally branches from the center at a 90-degree angle.

Dwa główne przyłącza mają zazwyczaj ten sam rozmiar nominalny. Port odgałęźny jest mniejszy i może wykorzystywać tę samą metodę połączenia co odcinek główny lub inną strukturę połączenia.

Typowe materiały obejmują PCV, CPVC, PP i PVDF. Dostępne metody łączenia mogą obejmować kielichy cementowo-rozpuszczalne, końcówki wtapiane, odgałęzienia gwintowane i końcówki kołnierzowe.

Rozkład przepływu: Część płynu z głównego rurociągu może przedostać się do mniejszego odgałęzienia.

Kolekcja Flow: Płyn z mniejszego przewodu powrotnego może przedostać się do głównego ciągu.

Przyłącze dozujące: Zredukowana gałąź może wprowadzić kontrolowany strumień substancji chemicznych do większej linii technologicznej.

Drenaż i pobieranie próbek: Małe odgałęzienia mogą zapewniać przyłącza drenu, odpowietrznika, pobierania próbek i przyrządów.

Kompaktowa instalacja: Złączka uzupełnia rozgałęzienia i redukcję wymiarów bez dodatkowej redukcji.

Trójnik redukcyjny nie reguluje automatycznie przepływu w odgałęzieniu. Rzeczywisty przepływ zależy od średnicy odgałęzienia, długości rury, otwarcia zaworu, wysokości i ciśnienia za zaworem.

Firma Ningbo Baodi Plastic Valve Co., Ltd. wyprodukowała swój pierwszy zawór membranowy z tworzywa sztucznego w 1979 r. Produkt przeszedł ocenę techniczną Ministerstwa Przemysłu Chemicznego w 1983 r. Ta wczesna praca z elementami z tworzywa sztucznego znajdującymi się pod ciśnieniem ugruntowała doświadczenie, które później rozszerzyło się na przemysłowe łączniki rurowe.

Główna struktura plastikowego trójnika redukcyjnego

Bieg główny

Dwa przeciwległe porty tworzą główny kanał przepływowy. Zwykle łączą rury o tej samej średnicy zewnętrznej i szeregu ścianek.

Główny bieg przenosi większość przepływu w systemie, więc jego wewnętrzny otwór powinien pozostać w miarę ciągły w złączce. Poważne kroki wewnętrzne mogą zwiększyć turbulencje i utratę ciśnienia.

Oddział zredukowany

Trzeci port łączy mniejszą rurę odgałęzioną.

Jego rozmiar należy dobierać w zależności od wymaganego przepływu w odgałęzieniu, a nie po prostu wybierać najmniejszą dostępną średnicę. Niewymiarowa gałąź może powodować dużą prędkość, niestabilną kontrolę i nadmierny opór.

Skrzyżowanie Centralne

W obszarze centralnym spotykają się korytarze główne i odgałęzione.

Podczas rozprowadzania przepływu część płynu przepływa dalej wzdłuż głównego odcinka, podczas gdy inna część zamienia się w zredukowane odgałęzienie. Podczas łączenia przepływu strumień odgałęziony wpływa i miesza się z płynem w rurociągu głównym.

Obszar ten podlega bardziej skomplikowanym obciążeniom hydraulicznym i mechanicznym niż proste połączenie rurowe.

Kąt gałęzi

Większość trójników redukcyjnych z tworzywa sztucznego wykorzystuje odgałęzienie 90 stopni. Kompaktowy układ jest praktyczny, ale zmiana kierunku powoduje lokalne zakłócenia przepływu.

W przypadku ścieków, szlamów i płynów zawierających włókna za możliwy punkt gromadzenia należy uznać skrzyżowanie.

Grubość ścianki i wzmocnienie

Środek trójnika musi utrzymywać ciśnienie podczas przyjmowania obciążeń z trzech połączonych rur.

Nabywcy przemysłowi nie powinni oceniać możliwości ciśnieniowych wyłącznie na podstawie wyglądu zewnętrznego. Materiał, konstrukcja ściany, wymiary i odpowiednie dane dotyczące ciśnienia są bardziej przydatnymi punktami odniesienia przy zakupie.

Trójniki redukcyjne i inne metody redukcji odgałęzień

Trójniki redukcyjne do montażu rur z tworzywa sztucznego reduce the number of joints and installation steps. This is useful where space is limited or where every additional socket or fusion joint increases inspection work.

Równy trójnik, po którym następuje redukcja, zapewnia większą elastyczność wymiarową, ale zwiększa całkowitą długość. Tuleja redukcyjna oszczędza miejsce, chociaż wewnętrzne przejście może być bardziej gwałtowne.

Wykonane odgałęzienie może mieć nietypowe wymiary, ale przed złożeniem zamówienia kupujący powinni potwierdzić metodę łączenia, tolerancję wymiarową i wytrzymałość na ciśnienie.

Jak przepływ dzieli się przez trójnik redukcyjny

Przepływ w trybie głównym

Gdy płyn dotrze do trójnika, jego część może przepływać przez prosty główny kanał.

Przepływ w głównej linii za rurociągiem jest zwykle równy przepływowi w górę minus przepływ w odgałęzieniu. Zmiana położenia zaworu odgałęzionego wpływa zatem na ciśnienie i przepływ dostępny za zaworem.

Przepływ oddziałów

Płyn wpływający do odgałęzienia obraca się o około 90 stopni i przemieszcza się do mniejszego obszaru przepływu.

Jeśli odgałęzienie przenosi duży procent całkowitego przepływu, jego prędkość może szybko wzrosnąć. Może to powodować hałas, wibracje i większą utratę ciśnienia.

Współczynnik podziału przepływu

Podział między biegiem głównym a odgałęzieniem nie jest wyznaczany wyłącznie na podstawie wymiarów portu.

Długość odgałęzienia, wysokość rury, opór zaworu, ciśnienie w urządzeniu i warunki za rurociągiem wpływają na rzeczywisty przepływ. Trójniki redukcyjne z tworzywa sztucznego tworzą fizyczne połączenie, ale nie równoważą sieci.

Łączenie przepływu

Mniejsze odgałęzienie może również dostarczać płyn do głównego ciągu.

Układ ten jest powszechny w liniach powrotnych i systemach dozowania chemikaliów. Ciśnienie w odgałęzieniu musi być wystarczające, aby wpłynąć do głównego strumienia bez niepożądanego przepływu wstecznego.

Działanie dwukierunkowe

Systemy płukania wstecznego i cyrkulacji mogą odwrócić swój normalny kierunek przepływu.

Trójnik należy zatem oceniać pod kątem warunków produkcji, czyszczenia i przestoju, a nie tylko jednego trybu pracy.

Kontrola prędkości odgałęzienia i utraty ciśnienia

Prędkość w gałęzi zredukowanej

Mniejsza odnoga ma mniejszą powierzchnię przepływu niż główny bieg.

Dla danego natężenia przepływu zmniejszenie średnicy odgałęzienia zwiększa prędkość. Nadmierna prędkość może powodować hałas, wibracje, erozję i niestabilne sterowanie zaworem.

Lokalna utrata ciśnienia

Płyn wpływający do odgałęzienia musi zmienić kierunek i przejść przez mniejszy otwór.

Połączenie obracania i redukcji powoduje lokalną utratę ciśnienia. Ilość zależy od rozmiaru głównego i odgałęzień, geometrii wewnętrznej i współczynnika podziału przepływu.

Sprzęt dolny

Małe zawory regulacyjne, przepływomierze i sprzęt dozujący mogą być wrażliwe na zakłócenia lub przepływ o dużej prędkości.

Przed wyposażeniem precyzyjnym może być wymagany odpowiedni prosty odcinek rury. Rozmiaru gałęzi nie należy wybierać wyłącznie na podstawie rozmiaru przyłącza urządzenia.

Gałęzie o dużych rozmiarach

Zbyt duża gałąź może wytwarzać bardzo małą prędkość.

Niska prędkość może powodować powolną reakcję chemiczną, nieefektywne płukanie i gromadzenie się ciał stałych. Właściwy dobór równoważy dopuszczalny spadek ciśnienia z wystarczającą prędkością transportu.

Stosunek średnicy głównego do odgałęzienia

Mała różnica średnicy

Gdy odgałęzienie jest tylko nieznacznie mniejsze niż odcinek główny, przejście hydrauliczne jest na ogół mniej dotkliwe.

Taki układ jest odpowiedni dla odgałęzień przenoszących stosunkowo dużą część całkowitego przepływu.

Duża różnica średnicy

Bardzo mała gałąź powoduje bardziej znaczącą zmianę prędkości.

Struktura ta jest powszechna w liniach pobierania próbek, odpowietrzaniu, drenażu i instrumentach. Kupujący powinni sprawdzić minimalny otwór wewnętrzny, a nie polegać wyłącznie na nominalnym rozmiarze portu.

Redukcja wielostopniowa

Duża linia główna podłączona do bardzo małego odgałęzienia może wymagać więcej niż jednego stopnia redukcji.

Użycie trójnika, reduktora i mniejszej rury zapewnia elastyczność, ale dodaje dodatkowe punkty połączeń. Należy unikać stosowania kilku tulei zagnieżdżonych, chyba że sprawdzono uzyskany otwór i wytrzymałość ciśnieniową.

Ważne wymiary

Średnica zewnętrzna głównego portu: Potwierdź zgodność z aktualnym standardem rury.

Zewnętrzna średnica odgałęzienia: Potwierdź zmniejszony rozmiar rury i serię ścianek.

Otwór wewnętrzny: Sprawdź rzeczywisty kanał przepływu, gdzie prędkość jest ważna.

Głębokość gniazda: Potwierdź długość wstawienia dla wszystkich trzech połączeń.

Wymiary od środka do końca: Sprawdź kompatybilność z prefabrykowanymi rurami i pozycjami wyposażenia.

Ningbo Baodi Plastic Valve Co., Ltd. eksportuje do ponad 60 krajów, w których wymiary rur mogą się różnić. Potwierdzanie rysunków przed produkcją pomaga zmniejszyć problemy instalacyjne w projektach międzynarodowych.

Orientacja odgałęzień w rurociągach poziomych

Gałęzie skierowane ku górze

Odgałęzienie skierowane w górę jest powszechnie używane do odpowietrzania, oprzyrządowania i wybranych zadań związanych z pobieraniem próbek.

W instalacjach płynnych gaz może gromadzić się wewnątrz górnego odgałęzienia. Może to wspomagać wentylację, ale może również utworzyć kieszeń zastoju, jeśli odgałęzienie pozostaje zamknięte.

Gałęzie skierowane w dół

Odgałęzienie skierowane w dół może służyć do drenażu, płukania lub usuwania ciał stałych.

W gałęzi mogą gromadzić się pozostałości środków chemicznych i osad. Procedury konserwacji powinny zapewniać całkowite odizolowanie, rozhermetyzowanie i opróżnienie układu.

Gałęzie skierowane na bok

Poziome odgałęzienie boczne jest powszechnie stosowane do łączenia urządzeń procesowych i równoległych rurociągów.

Zwykle jest łatwiej go podeprzeć, ale rura odgałęziona, zawór i instrumenty nie powinny powodować nadmiernego obciążenia wspornika na środku teownika.

Orientacja oparta na procesie

Kierunek Trójniki redukcyjne do montażu rur z tworzywa sztucznego należy wybrać zgodnie z funkcją oddziału.

Odpowietrzenie, drenaż, pobieranie próbek i dozowanie mogą wymagać różnych orientacji. Zatwierdzony rysunek montażowy powinien określać tę pozycję przed rozpoczęciem montażu na miejscu.

Trójniki redukcyjne w rurociągach pionowych

Główny przepływ w górę

Kiedy główny płyn przemieszcza się w górę, część przepływu może opuścić zmniejszone odgałęzienie.

Jeśli odgałęzienie pozostanie zamknięte, w zależności od jego kierunku i położenia zaworu może zostać uwięziony gaz lub ciecz.

Główny przepływ w dół

W przypadku przewodu z przepływem w dół odgałęzienie może służyć jako odpływ, zasilanie sprzętu lub wylot boczny.

Grawitacja może wpływać na przepływ w odgałęzieniach i zdolność linii do całkowitego opróżnienia.

Waga rury

Pionowy rurociąg główny może wywierać znaczny ciężar na trójnik.

Łącznik nie powinien wspierać długiego pionu wypełnionego cieczą. Zarówno rury główne, jak i odgałęzione wymagają niezależnych podpór w zależności od ich rozmiaru i ciężaru.

Dokładność prefabrykacji

Pionowe trójniki redukcyjne często muszą być wyrównane z podłogami, platformami, podporami lub dyszami sprzętu.

Wymiary od środka do końca i wysokość odgałęzień należy potwierdzić przed wyprodukowaniem rury.

Martwe nogi i stagnacja w małych gałęziach

Mała gałąź staje się martwą odnogą, gdy jej zawór odcinający pozostaje zamknięty lub przepływ jest rzadki.

Ciecz uwięziona pomiędzy trójnikiem a zaworem może osiadać, krystalizować lub zmieniać stężenie. W układach chemicznych ta zatrzymana objętość może stwarzać zagrożenie podczas konserwacji.

W instalacjach wodnych i instalacjach czystych długie, stojące gałęzie mogą wpływać na wydajność płukania i higienę.

W pobliżu zmniejszonego otworu mogą gromadzić się ciecze zawierające ciała stałe, szczególnie w odgałęzieniach skierowanych w dół lub w systemach o niskiej prędkości.

Długość martwego odcinka można zmniejszyć, umieszczając zawór odcinający blisko trójnika. Niewykorzystane gałęzie należy skrócić lub usunąć w przypadku modyfikacji systemu.

Ningbo Baodi Plastic Valve Co., Ltd. obsługuje dziesiątki tysięcy przedsiębiorstw. Doświadczenia z różnych systemów przemysłowych pokazują, że przy kontrolowaniu stagnacji układ odgałęzień i położenie zaworu mogą być równie ważne jak materiał złączki.

Materiały na trójniki redukcyjne do montażu rur z tworzyw sztucznych

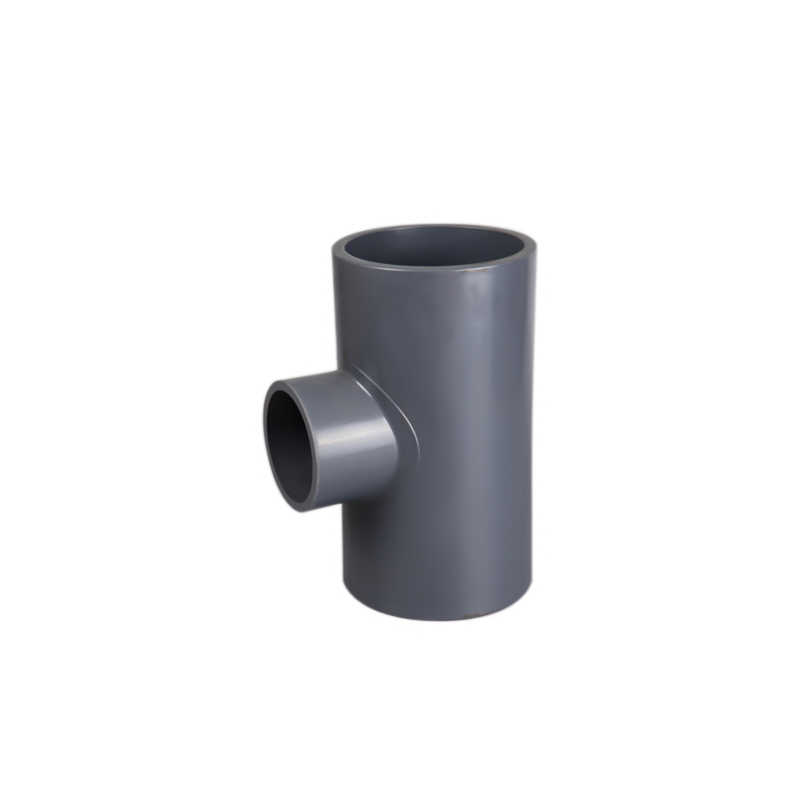

Trójniki redukcyjne z PCV

Trójniki redukcyjne z PVC są szeroko stosowane w uzdatnianiu wody w temperaturze otoczenia i ogólnych systemach przenoszenia chemikaliów.

PVC charakteryzuje się niską wagą i odpornością na wiele kwasów, zasad i roztworów soli. Konstrukcje gniazdowe są zwykle instalowane przy użyciu zgodnych procedur cementowo-rozpuszczalnikowych.

Jego dopuszczalne ciśnienie maleje wraz ze wzrostem temperatury, a materiał nie nadaje się do każdego rozpuszczalnika organicznego.

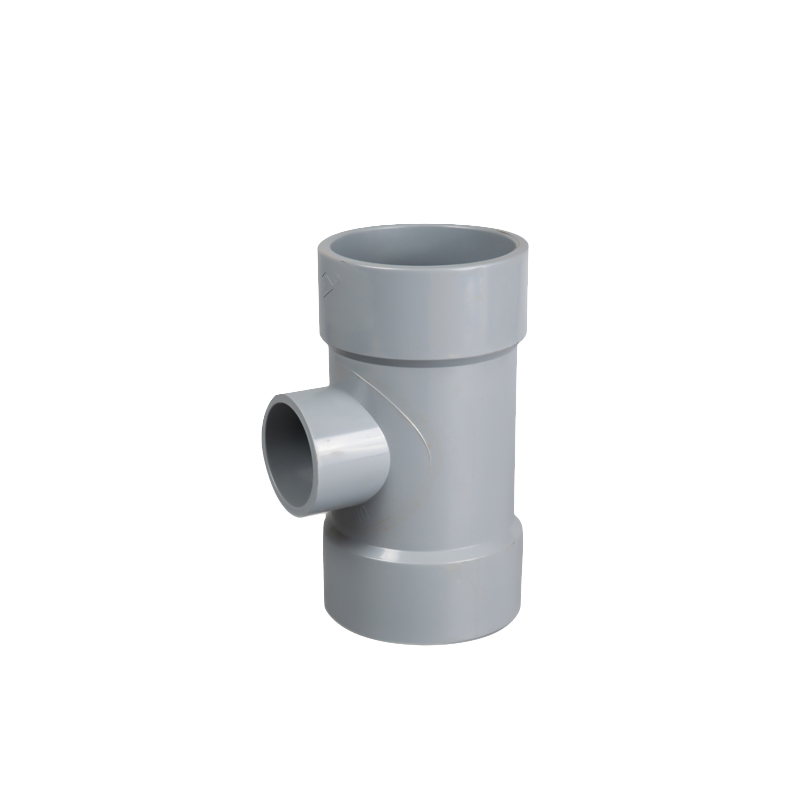

Trójniki redukcyjne CPVC

W wielu zastosowaniach CPVC zapewnia wyższą temperaturę niż standardowe PCV.

Znajduje zastosowanie w wybranych instalacjach ciepłej wody i chemii przemysłowej. Rura, trójnik, zawór i materiały łączące powinny być kompatybilne z CPVC.

Ningbo Baodi Plastic Valve Co., Ltd. stała się jednym z pierwszych przedsiębiorstw krajowych, które po rozszerzeniu swojej działalności na rury i kształtki z tworzyw sztucznych w 2006 roku, zastosowało CPVC w zaworach rurowych klasy przemysłowej.

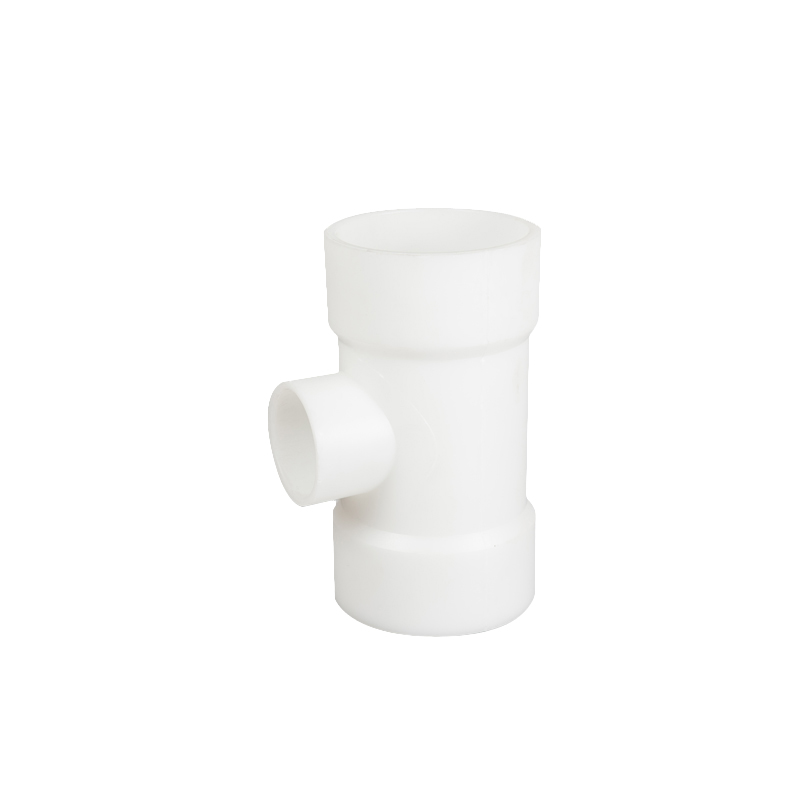

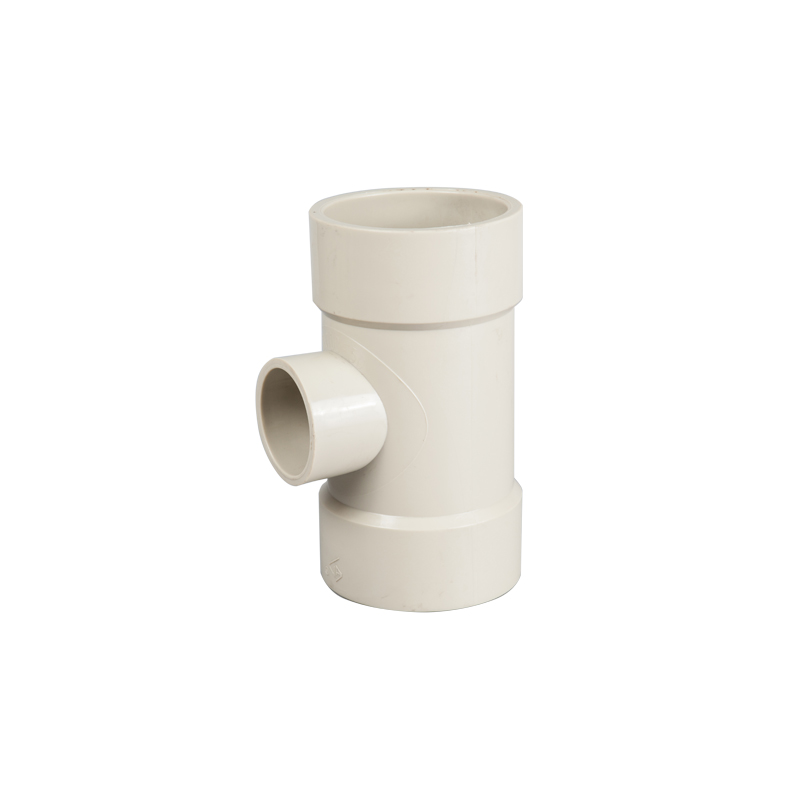

Trójniki redukcyjne PP

PP nadaje się do wielu kwasów, zasad i strumieni ścieków przemysłowych.

Trójniki redukcyjne PP mogą wykorzystywać połączenia kielichowe, doczołowe lub połączenia kołnierzowe. Wytrzymałość ciśnieniową należy sprawdzić w rzeczywistej temperaturze roboczej.

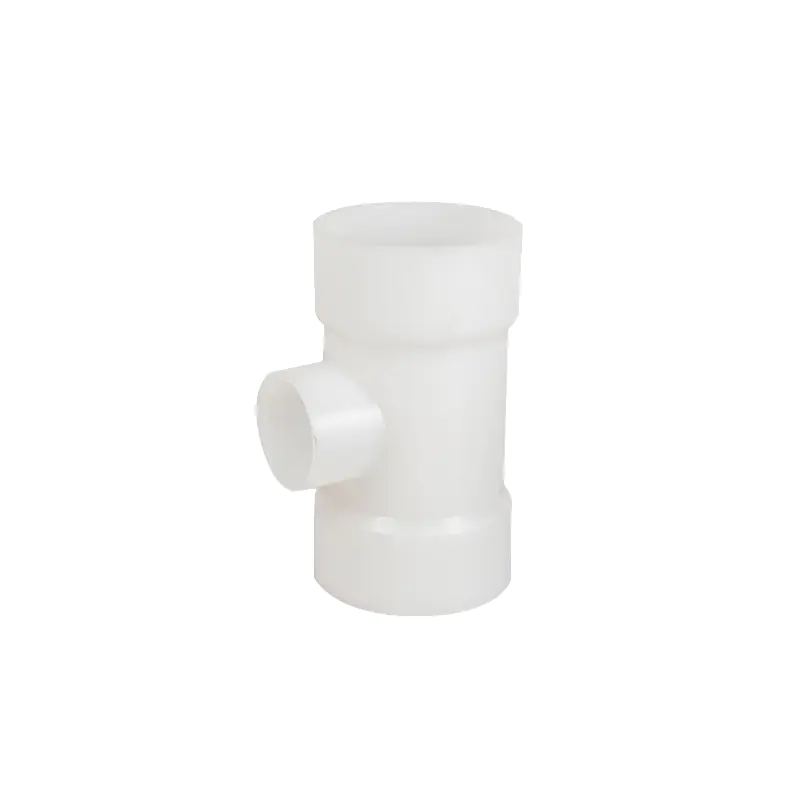

Trójniki redukcyjne z PVDF

PVDF jest wybierany do agresywnych chemikaliów i niektórych procesów o wysokiej czystości.

Zapewnia szeroką odporność chemiczną i użyteczną wydajność temperaturową. Jakość zgrzewania, czystość i identyfikowalność materiałów wymagają ścisłej kontroli.

Porównanie materiałów

Materiał należy wybrać na podstawie dokładnej cieczy procesowej, stężenia, ciśnienia, temperatury i warunków czyszczenia, a nie na podstawie ogólnego opisu, takiego jak ciecz żrąca.

Rodzaje połączeń dla trójników redukcyjnych złączy rurowych z tworzyw sztucznych

Trójniki redukcyjne gniazda

Trójniki redukcyjne z gniazdem są powszechne w systemach PVC i CPVC.

Króćce główne i odgałęzione mają różną średnicę, dlatego głębokości wsunięcia należy mierzyć i oznaczać osobno. Przed klejeniem należy potwierdzić orientację gałęzi.

Koszulki redukcyjne Fuzja

Struktury stopione są szeroko stosowane w rurociągach PP i PVDF.

Porty główny i odgałęziony mogą wymagać różnych narzędzi grzewczych. Łącznik powinien pozostać podparty podczas instalacji, aby zapobiec obrotowi i niewspółosiowości.

Przegrzanie może ograniczyć otwór małego odgałęzienia, natomiast niewystarczające ogrzewanie może spowodować niekompletne połączenie.

Trójniki gwintowane

Niektóre trójniki redukcyjne wykorzystują końcówki kielichowe lub zgrzewane na odcinku głównym i gwintowane odgałęzienie zredukowane.

Taka konstrukcja pasuje do przyrządów, punktów poboru próbek i rurociągów pomocniczych. Gwinty wewnętrzne z tworzywa sztucznego nie mogą być nadmiernie dokręcone.

Trójniki redukcyjne kołnierzowe

Trójniki redukcyjne kołnierzowe zapewniają demontowalne połączenia w większych instalacjach rurowych.

Te trzy porty mogą wykorzystywać różne wymiary kołnierzy i schematy wierceń. Wymagają również większej przestrzeni instalacyjnej i niezależnego wsparcia.

Porównanie połączeń

Zgodność chemiczna elementów trójników i odgałęzień

Zgodność chemiczną należy sprawdzić dla całego zespołu odgałęzienia, a nie tylko korpusu trójnika.

Odgałęzienie dozujące może zawierać wyższe stężenie substancji chemicznych niż główny rurociąg. Dlatego zredukowany materiał rozgałęziony musi być odpowiedni dla substancji chemicznej, zanim zostanie rozcieńczony w głównym strumieniu.

Cement rozpuszczalnikowy, strefy stapiania, uszczelniacze gwintowe i uszczelnienia zaworów również wymagają oddzielnej kontroli zgodności.

Płyny czyszczące mogą być bardziej agresywne lub gorętsze niż normalne medium procesowe. Kupujący, prosząc o pomoc w wyborze produktu, powinni zapewnić warunki pracy i czyszczenia.

Ningbo Baodi Plastic Valve Co., Ltd. jest głównym twórcą krajowych norm dotyczących zaworów membranowych z tworzyw sztucznych oraz norm przemysłu chemicznego dotyczących zaworów membranowych z tworzyw sztucznych, zaworów kulowych z tworzyw sztucznych i zaworów zwrotnych z tworzyw sztucznych. To doświadczenie w zakresie standardów wspiera kompleksowe podejście do doboru materiałów.

Ciśnienie znamionowe i obciążenia odgałęzień

Ciśnienie wewnętrzne

Ciśnienie działa poprzez odcinek główny, odgałęzienie zredukowane i skrzyżowanie centralne.

Trójnik musi być odpowiedni do pracy przy ciągłym ciśnieniu, warunkach wyłączenia pompy, chwilowych skokach napięcia i testach hydrostatycznych.

Siła końcowa gałęzi

Chociaż gałąź jest mniejsza, nadal podlega osiowej sile nacisku.

Zamknięty zawór odgałęziony może pozostawiać całe odgałęzienie pod ciśnieniem w rurociągu głównym. Oddział należy zatem wspierać i odpowiednio oceniać.

Skoki ciśnienia

Gwałtowne zamknięcie zaworu odgałęzionego może spowodować lokalne wahania ciśnienia.

Gałęzie o zredukowanej prędkości są szczególnie wrażliwe na nagłe zmiany przepływu.

Obniżanie temperatury

Wytrzymałość termoplastyczna maleje wraz ze wzrostem temperatury.

Wartość ciśnienia podana w temperaturze otoczenia może wymagać zmniejszenia temperatury pracy. Zawór trójnikowy, rurowy i odgałęźny powinien spełniać zgodne zasady obniżania wartości znamionowych.

Limit systemu

Kompletny system rurociągów jest ograniczony przez element o najniższej wartości znamionowej.

Ningbo Baodi Plastic Valve Co., Ltd. posiada krajową licencję na produkcję elementów rurociągów ciśnieniowych do wyposażenia specjalnego, odzwierciedlającą znaczenie parametrów ciśnieniowych, spójności wymiarowej i kontroli materiałów.

Podpory rurowe wokół trójników redukcyjnych

Główny rurociąg powinien być podparty po obu stronach trójnika.

Długie, niepodparte sekcje mogą przenosić obciążenie zginające na korpus centralny.

Zredukowana gałąź również wymaga wsparcia. Zawór, przepływomierz lub przyrząd zainstalowany na odgałęzieniu może powodować znaczne obciążenie wspornika pomimo mniejszej średnicy rury.

Pionowe gałęzie mogą wymagać niezależnych podpór pionowych, w zależności od ich długości i ciężaru płynu.

Rozszerzalność cieplna może przesuwać rury główne i odgałęzione w różnych kierunkach. Prowadnice i kotwy powinny zapobiegać skupianiu się tych sił na teerze.

Moment obrotowy zaworu nie powinien przechodzić bezpośrednio na trójniki redukcyjne złączy rurowych z tworzywa sztucznego. Duże zawory odgałęźne i siłowniki powinny być zamocowane niezależnie.

Instalowanie trójników redukcyjnych z tworzywa sztucznego

Potwierdź wszystkie trzy rozmiary portów

Przed montażem należy sprawdzić wymiary obu przyłączy głównych i odgałęzienia zredukowanego.

Sam rozmiar nominalny może nie umożliwiać prawidłowego określenia rzeczywistej średnicy zewnętrznej rury lub szeregu ścianek.

Potwierdź orientację oddziału

Kierunek rozgałęzienia powinien odpowiadać funkcji procesu.

Przed rozpoczęciem łączenia zaznacz żądaną pozycję skierowaną w górę, w dół lub w bok.

Przygotuj końcówki rur

Przytnij wszystkie końcówki rur pod kątem prostym i usuń zadziory, kurz i kawałki plastiku.

Zakończ fazowanie, czyszczenie lub przygotowanie do podgrzewania wymagane w przypadku metody łączenia.

Podłącz bieg główny

Linia środkowa biegu głównego jest zwykle ustalana jako pierwsza.

Podeprzyj trójnik tak, aby ciężar pierwszej rury nie obracał się ani nie zniekształcał złączki.

Połącz zredukowaną gałąź

Zaznacz głębokość włożenia odgałęzienia lub pozycję wtopienia.

Unikaj przedostawania się nadmiaru cementu rozpuszczalnikowego lub stopionego materiału do mniejszego otworu. Podczas instalacji należy zachować prawidłowy kąt odgałęzienia.

Utwardzanie i chłodzenie

Połączenia PVC i CPVC wymagają wystarczającego utwardzenia. Złącza termotopliwe PP i PVDF wymagają całkowitego chłodzenia.

Łącznik nie powinien przenosić ciężaru sprzętu ani ciśnienia próbnego, zanim wszystkie trzy połączenia nie będą gotowe.

Ningbo Baodi Plastic Valve Co., Ltd. uzyskała certyfikaty ISO 9001, ISO 14001 i ISO 45001. Kontrolowana produkcja zapewnia stabilne wymiary montażowe, a prawidłowy montaż w terenie decyduje o niezawodności połączenia.

Próba ciśnieniowa i uruchomienie

Przed testowaniem należy sprawdzić złącza główne, złącza odgałęźne, podpory i położenie zaworu odgałęźnego.

Potwierdzić, że spoiny stwardniały, a spoiny ostygły.

Powoli napełnij system zatwierdzoną cieczą testową. Powietrze powinno zostać wypuszczone z najwyższych punktów, w tym z wszelkich gałęzi skierowanych do góry.

Zwiększaj ciśnienie w kontrolowanych etapach i sprawdź wszystkie trzy połączenia i korpus centralny.

Podczas pierwszego uruchomienia stopniowo otwieraj zawór odgałęźny. Rejestruj zmiany ciśnienia w głównej linii, przepływu w odgałęzieniach i pracy urządzeń znajdujących się za nią.

Hałas, wibracje, przepływ wsteczny lub niestabilne dozowanie mogą wskazywać na niewłaściwy rozmiar odgałęzień, sterowanie zaworem lub warunki ciśnienia.

Typowe problemy z trójnikami redukcyjnymi do montażu rur z tworzyw sztucznych

Wyciek w trybie głównym

Możliwe przyczyny: Nieodpowiednie wprowadzenie, zanieczyszczone powierzchnie, niepełne stopienie, złe wyrównanie lub niewystarczające wsparcie.

Zmniejszony wyciek z odgałęzień

Możliwe przyczyny: Niedopasowanie rozmiaru, nieprawidłowy materiał łączący, nadmierne dokręcenie gwintu lub niepodparte osprzęt odgałęźny.

Pęknięcie środkowe

Możliwe przyczyny: Połączone obciążenia główne i odgałęzione, ograniczona rozszerzalność cieplna, wymuszone ustawienie rur lub nadmierne ciśnienie i temperatura.

Nadmierny szum gałęzi

Możliwe przyczyny: Duża prędkość, zbyt małe odgałęzienie, poważne dławienie zaworu lub sprzęt zainstalowany zbyt blisko trójnika.

Akumulacja ciał stałych

Możliwe przyczyny: Niska prędkość gałęzi, stojąca gałąź skierowana w dół, rzadka praca lub niewystarczające płukanie.

Doświadczenia z projektów obsługiwanych przez Ningbo Baodi Plastic Valve Co., Ltd. pokazują, że powtarzające się awarie trójników często dotyczą podpór, kontroli przepływu lub układu odgałęzień, a nie samego korpusu złączki.

Względy zakupowe dla odbiorców przemysłowych

Wymiary portu

Specyfikacja zamówienia powinna oddzielnie określać główny wlot, główny wylot i zredukowane odgałęzienie.

Należy potwierdzić rzeczywistą średnicę zewnętrzną, otwór wewnętrzny, szereg ścianek i wymiary przyłączy.

Funkcja oddziału

Kupujący powinni określić, czy odgałęzienie jest wykorzystywane do dystrybucji, przepływu powrotnego, drenażu, dozowania, pobierania próbek lub oprzyrządowania.

Cel branży wpływa na orientację, rozmiar i wymagania materiałowe.

Warunki procesu

Przydatne informacje obejmują nazwę płynu, stężenie, temperaturę normalną i maksymalną, ciśnienie robocze, przepływ główny, przepływ w odgałęzieniu i zawartość substancji stałych.

Potwierdzenie wymiarowe

Do ważnych wymiarów zalicza się głębokość kielicha głównego, głębokość kielicha, długość od środka do końca, wysokość środka odgałęzienia i szerokość całkowitą.

W przypadku systemów prefabrykowanych i zamówień masowych zalecany jest zatwierdzony rysunek techniczny.

Metoda połączenia

W zamówieniu należy określić końcówki kielichowe, wtopione, gwintowane lub kołnierzowe.

Należy wyraźnie określić konstrukcje kombinowane, takie jak główne porty gniazdowe z odgałęzieniem gwintowanym.

Spójność partii

Nabywcy z końca B powinni sprawdzić kąt odgałęzienia, koncentryczność odcinka głównego, grubość ścianki, wymiary kielicha i identyfikację materiału w poszczególnych partiach produkcyjnych.

Spójne wymiary są ważne dla dystrybutorów, wykonawców prac inżynieryjnych i producentów płoz.

Dokumentacja techniczna

Wymagania projektu mogą obejmować rysunki wymiarowe, informacje o materiałach, dane dotyczące ciśnienia i temperatury, zapisy z kontroli i identyfikację produktu.

Wymagania te należy uzgodnić przed rozpoczęciem produkcji.

Koordynacja pakowania i dostaw

Zredukowana odnoga jest bardziej podatna na uderzenia i ściskanie niż główne porty. Opakowanie powinno chronić wszystkie trzy połączenia i wyraźnie identyfikować kombinację rozmiarów.

Ningbo Baodi Plastic Valve Co., Ltd. oferuje szeroką gamę przemysłowych zaworów, rur i złączek z tworzyw termoplastycznych. Eksport do ponad 60 krajów i możliwość powtarzania dostaw wspierają nabywców projektów wymagających kompatybilnych produktów i stabilnej jakości partii.

Kontrola, czyszczenie i wymiana

Rutynowa kontrola powinna obejmować zarówno połączenia główne, odgałęzienie zredukowane, jak i korpus centralny.

Operatorzy powinni szukać wycieków, pęknięć, przebarwień, ruchów i niepodpartego sprzętu branżowego.

Gałęzie przenoszące ciała stałe lub krystalizujące chemikalia wymagają regularnego płukania. Rzadko używane gałęzie należy również sprawdzić pod kątem zablokowania i utrzymywanego ciśnienia.

Środki czyszczące muszą być kompatybilne z trójnikami, rurami i uszczelkami zaworów.

Trójniki redukcyjne łączone lub zgrzewane z tworzywa sztucznego z uszkodzeniami konstrukcyjnymi zwykle wymagają wycięcia i wymiany. Klej zewnętrzny nie może niezawodnie przywrócić pierwotnej wytrzymałości na ciśnienie.

Dokumentacja konserwacji powinna określać wymiary główne i odgałęzień, materiał, orientację, płyn procesowy, ciśnienie, temperaturę i funkcję odgałęzień.

Typowe zastosowania trójników redukcyjnych z tworzyw sztucznych

Linie dozowania środków chemicznych

Zredukowane odgałęzienie może wprowadzić dozowaną substancję chemiczną do głównego rurociągu.

Materiał rozgałęziony powinien być zgodny ze stężeniem substancji chemicznej przed rozcieńczeniem.

Systemy uzdatniania wody

Trójniki redukcyjne do montażu rur z tworzywa sztucznego connect sampling, drainage, backwash and circulation branches.

Przepływ w odgałęzieniu i położenie zaworu należy kontrolować zgodnie z działaniem systemu.

Systemy pomp i filtrów

Do głównego rurociągu procesowego można podłączyć mniejsze obejście lub linię przyrządów.

Odgałęzienie nie powinno zakłócać wrażliwego przepływu na wlocie pompy.

Systemy kanalizacyjne

Trójniki redukcyjne łączą odpływy, przewody spłukujące i odgałęzienia zbiorcze.

Należy zwrócić uwagę na gromadzenie się cząstek stałych i dostęp do czyszczenia.

Połączenia zbiorników

Zmniejszone odgałęzienie może łączyć linię napełniania, powrotu lub pobierania próbek z większym kolektorem.

Układy zaworów powinny zapobiegać niezamierzonemu przepływowi pomiędzy zbiornikami.

Skidy procesowe

Kompaktowe trójniki redukcyjne łączą instrumenty, zawory i sprzęt pomocniczy w ograniczonych ramach.

Stabilność wymiarowa i orientacja odgałęzień są ważne w przypadku montażu prefabrykowanego.

Często zadawane pytania dotyczące trójników redukcyjnych z tworzywa sztucznego

Do czego służą trójniki redukcyjne z tworzywa sztucznego?

Łączą mniejszą rurę odgałęzioną z większym rurociągiem głównym w celu dystrybucji, przepływu powrotnego, drenażu, dozowania, pobierania próbek lub oprzyrządowania.

Jaka jest różnica między trójnikiem równym a trójnikiem redukcyjnym?

Równy trójnik ma trzy porty tego samego rozmiaru. Trójnik redukcyjny ma zwykle dwa równe porty główne i jedno mniejsze odgałęzienie.

Czy trójnik redukcyjny steruje przepływem?

Nie. Przepływ w odgałęzieniu zależy od oporu rury, otwarcia zaworu, wysokości i ciśnienia za zaworem.

Czy zmniejszone odgałęzienie może służyć jako wlot?

Tak. Płyn może przepływać przez mniejsze odgałęzienie i łączyć się z głównym przepływem, pod warunkiem, że ciśnienie i warunki materiałowe są odpowiednie.

Czy trójnik redukcyjny można zamontować w dowolnym kierunku?

Kształtkę można obracać, przy czym orientację odgałęzienia należy dobrać w zależności od tego, czy ma służyć jako odpowietrznik, drenaż, przewód dozujący czy przyłącze sprzętu.

Czy trójniki redukcyjne z tworzywa sztucznego powodują utratę ciśnienia?

Tak. Przepływ zamieniający się w zredukowaną gałąź tworzy lokalny opór i turbulencje.

Dlaczego przepływ w oddziale jest zbyt niski?

Możliwe przyczyny to zbyt małe odgałęzienie, nadmierna długość rury, duży opór zaworu lub wysokie ciśnienie za zaworem.

Dlaczego oddział jest głośny?

Duża prędkość, silne dławienie i zbyt mała gałąź mogą powodować hałas i wibracje.

Czy można łączyć różne tworzywa sztuczne?

Niekompatybilnych materiałów nie należy łączyć ani łączyć bezpośrednio. Wymagane jest odpowiednie połączenie przejściowe.

Czy należy wspierać mniejszy oddział?

Tak. Rury odgałęzione, zawory i oprzyrządowanie nie powinny nadmiernie obciążać trójnika.

Czy można naprawić pękniętą trójnik redukcyjny?

Pęknięty trójnik pod ciśnieniem należy zwykle usunąć i wymienić. Zewnętrzne łatanie nie przywraca pierwotnej wytrzymałości konstrukcyjnej.

Jakie informacje powinni podać kupujący przed złożeniem zamówienia?

Kupujący powinni podać materiał, płyn, stężenie, ciśnienie, temperaturę, główny rozmiar, rozmiar odgałęzienia, wymagania dotyczące przepływu, orientację odgałęzienia, metodę połączenia, ilość, opakowanie i wymagania dotyczące dokumentacji technicznej.
