A Plastikowa zaślepka do montażu rur jest mechanicznie prosty, ale każdy zakryty odcinek poza ostatnim aktywnym punktem przepływu staje się martwym odcinkiem, a martwe odcinki wprowadzają trzy specyficzne, dobrze udokumentowane ryzyko inżynieryjne, niezależne od niezawodności łącznika korka. Ryzyka te powinny informować o tym, gdzie i jak zaślepiona jest linia, a nie tylko o ciśnieniu znamionowym złączki, a zrozumienie ich zmienia sposób, w jaki kupujący lub inżynier podchodzi do czegoś, co w innym przypadku mogłoby wydawać się najprostszą złączką w całym asortymencie.

Od czasu rozszerzenia działalności na przemysłowe rury i kształtki z tworzyw sztucznych w 2006 roku firma Ningbo Baodi Plastic Valve Co., Ltd. produkuje przemysłowe elementy rurociągów z tworzyw termoplastycznych, a także dostarcza zaślepki do zakończeń linii, króćce przyszłej rozbudowy i tymczasowe punkty izolacyjne w instalacjach uzdatniania wody, przetwórstwa chemicznego i ogólnych projektach przemysłowych dla swoich międzynarodowych dystrybutorów i klientów-wykonawców, gdzie omówione poniżej kwestie martwej strefy wielokrotnie wpływały na decyzje dotyczące specyfikacji rzeczywistych instalacji.

Ryzyko pierwsze: degradacja jakości wody

Płyn znajdujący się w martwej nodze nie krąży z resztą układu. W rurociągach wody pitnej i procesowej ta stagnacja może sprzyjać rozwojowi drobnoustrojów i umożliwiać z czasem zmniejszanie się pozostałości środka dezynfekcyjnego, ponieważ nie uzupełnia ich żaden świeży przepływ. Mechanizm stojący za tym ryzykiem jest prosty: pozostałości środków dezynfekcyjnych, na bazie chloru lub innych, są stopniowo zużywane w wyniku reakcji z materią organiczną i biofilmem, który naturalnie rozwija się na każdej zwilżonej powierzchni rury, a w aktywnie przepływającym przewodzie te zużyte pozostałości są stale uzupełniane z głównego źródła. W martwej nodze takie uzupełnienie nie następuje, a pozostałości mogą spaść do poziomu niewystarczającego do kontrolowania wzrostu drobnoustrojów na długo przed tym, jak znajdą się w aktywnie krążącej części tego samego układu.

Łagodzenie: ograniczenie długości martwego odcinka w stosunku do średnicy rury jest najpowszechniej stosowaną ogólną wytyczną, ponieważ krótsze martwe ramię zawiera mniejszą objętość stojącą i pozwala, aby wszelkie resztki środka dezynfekcyjnego obecnego w momencie zakręcania pozostały skuteczne dłużej w stosunku do objętości, którą musi chronić. Tam, gdzie to możliwe, rozmieszczenie zaślepek w celu umożliwienia okresowego płukania, a nie trwałej izolacji, zapewnia aktywne łagodzenie, a nie poleganie wyłącznie na pasywnym ograniczeniu długości — zaślepiona sekcja z pobliskim zaworem lub punktem podłączenia, która umożliwia zaplanowane płukanie, pozwala uniknąć najgorszego ryzyka stagnacji, nawet jeśli projekt nie pozwala całkowicie uniknąć konfiguracji rzeczywiście ślepej uliczki.

Ryzyko drugie: gromadzenie się osadów

Cząsteczki w płynie osiadają w sekcji martwej, ponieważ nie ma ciągłego przepływu utrzymującego zawiesinę — ten sam mechanizm powoduje gromadzenie się osadu w dowolnym odcinku o niskiej prędkości, skoncentrowanym w punkcie o zerowym przepływie. Z biegiem czasu ten nagromadzony osad może sam stać się problemem wtórnym wykraczającym poza zwykłą blokadę: osiadły materiał organiczny może dodatkowo wspierać aktywność drobnoustrojów, zwiększając omówione powyżej ryzyko dla jakości wody, a w niektórych instalacjach osiadły osad nieorganiczny może powodować lokalną korozję lub warunki degradacji na ściance rury pod warstwą osadu, które różnią się od warunków w aktywnie przepływającej części rurociągu.

Łagodzenie: minimalizowanie długości martwego odcinka oraz, w przypadku gdy przewidywana jest okresowa obsługa, umiejscowienie korka tak, aby umożliwić płukanie lub opróżnianie bez większych zakłóceń, opiera się na tym samym ogólnym podejściu, co powyższe podejście dotyczące łagodzenia jakości wody, ponieważ oba ryzyka mają wspólną przyczynę w przypadku braku aktywnego przepływu i często wymagają tych samych środków naprawczych.

Ryzyko trzecie: stratyfikacja temperatury

W systemach ciepłej lub zimnej wody niekrążący martwy odnoga może osiągnąć inną temperaturę niż aktywnie przepływająca linia, co jest szczególnie istotne w zastosowaniach o rygorystycznych wymaganiach dotyczących jednorodności temperatury — w niektórych zastosowaniach procesowych i niektórych regulowanych środowiskach, takich jak systemy wody farmaceutycznej lub stosowanej w przetwórstwie spożywczym, określają maksymalne dopuszczalne odchylenie temperatury w całym systemie, a nieadresowana martwa odnoga może stanowić punkt niezgodności nawet wtedy, gdy aktywnie przepływająca część systemu spełnia specyfikacje w zadowalający sposób.

Łagodzenie: podlega tym samym zasadom ograniczenia długości i dostępu do spłukiwania, co powyższe zagrożenia; szczególnie w zastosowaniach, w których temperatura jest krytyczna, niektóre projekty uwzględniają mały ciągły przepływ upustowy przez sekcję, która w innym przypadku byłaby całkowicie ślepą uliczką, zamieniając niewielką ciągłą utratę przepływu na rzecz całkowitego wyeliminowania ryzyka stratyfikacji — wybór projektu, który należy ocenić pod kątem konkretnych wymagań dotyczących jednolitości temperatury obowiązujących w danym zastosowaniu, a nie stosować go jako uniwersalne ustawienie domyślne.

Klasyfikacja zastosowań czapek

Odgałęzienie zarezerwowane na przyszłą rozbudowę należy umieścić w miejscu, do którego można dotrzeć bez zakłócania ukończonych prac i wyraźnie zapisać, ponieważ nieudokumentowany odgałęzienie może zostać pomylone z trwałym ślepym zaułkiem podczas późniejszej budowy — jest to ryzyko związane z dokumentacją i zarządzaniem projektem, które nakłada się na omówione powyżej fizyczne ryzyko martwej nogi i warto je traktować jako odrębny element działania podczas przekazywania projektu i przeglądu dokumentacji powykonawczej, zamiast zakładać, że pierwotne założenia projektowe będą oczywiste dla każdego, kto ostatecznie będzie pracował nad systemem po latach.

Wspólna integralność niezależna od ryzyka stagnacji

Ponieważ zaślepka jest często końcowym punktem rurociągu, jej połączenie wymaga takiego samego przygotowania i pielęgnacji/chłodzenia, jak każde połączenie środkowe; wyciek na zaślepionym zakończeniu jest równie uciążliwy jak inny w innym miejscu systemu i pod pewnymi względami może być trudniejszy do szybkiego wykrycia, ponieważ zakryty odcinek ślepy z definicji nie jest częścią aktywnie monitorowanej ścieżki przepływu, a powolny wyciek w tym miejscu może pozostać niezauważony dłużej niż wyciek w aktywnie używanej sekcji, gdzie zmniejszony przepływ lub ciśnienie szybciej zwróciłyby uwagę. Niepodparta nasadka wspornikowa, szczególnie w przypadku rur o większych średnicach, może powodować naprężenia zginające na złączu bez odpowiedniego pobliskiego podparcia – ryzyko mechaniczne niezależne od ryzyka stagnacji opisanego powyżej i mające zastosowanie niezależnie od tego, czy zaślepka pełni funkcję stałą, przyszłą rozbudowę czy tymczasową funkcję testowania.

Czapki używane do testów hydrostatycznych: osobny zestaw rozważań

Podczas budowy i rozruchu zaślepki są często używane do tymczasowego uszczelnienia odcinka przewodu w celu przeprowadzenia próby ciśnienia hydrostatycznego przed wykonaniem stałych połączeń w innym miejscu systemu. W tym zastosowaniu nasadka i jej złącze muszą być przystosowane co najmniej do ciśnienia próbnego, które czasami może znacznie przekroczyć normalne ciśnienie robocze systemu — wiele norm dotyczących projektowania rurociągów wymaga ciśnienia próbnego stanowiącego pewną wielokrotność ciśnienia roboczego, zwykle w zakresie od 1,3 do 1,5 krotności normalnego ciśnienia roboczego, w zależności od obowiązującego kodu i zastosowania, a korek dobrany tylko do normalnych warunków pracy może być nieodpowiednio dostosowany do wyższego ciśnienia próbnego, nawet jeśli działałby całkowicie prawidłowo po uruchomieniu systemu w normalnym trybie pracy.

Zaślepki używane do tymczasowej izolacji podczas testowania powinny być wyraźnie oznaczone — poprzez oznakowanie, oznakowanie lub dokumentację — aby nie pomylić ich z trwałym zakończeniem na późniejszych etapach budowy, szczególnie w przypadku większych projektów, w których różne załogi mogą pracować na różnych odcinkach tego samego systemu w różnym czasie, a zaślepka zainstalowana przez jedną załogę wyłącznie w celach testowych mogłaby w przeciwnym razie zostać uznana przez późniejszą załogę za stały element projektu, a nie tymczasowe zamknięcie testowe oczekujące na usunięcie i zastąpienie ostatecznym połączeniem.

Typowe błędy specyfikacji

Częstym błędem jest określenie trwałej zaślepki klejonej lub wtopionej w miejscu, które później okazuje się wymagać dostępu w przyszłości, co powoduje, że przewód należy przeciąć, a nie po prostu ponownie otworzyć, gdy w końcu wymagane jest przewidywane przyszłe połączenie — jest to dokładnie scenariusz, w którym zdejmowalna gwintowana lub mechaniczna zaślepka, lub w niektórych przypadkach zaślepiony kołnierz zamiast zaślepki, byłaby bardziej odpowiednią pierwotną specyfikacją. Dokonanie rozróżnienia między rzeczywiście trwałym zakończeniem a zarezerwowanym przyszłym punktem przyłączenia na etapie projektowania, zamiast domyślnego wyboru najprostszego lub najbardziej ekonomicznego w danym momencie typu ograniczenia, pozwala uniknąć kosztownej reklasyfikacji w późniejszym okresie realizacji projektu.

Drugim częstym błędem jest stosowanie jednolitych specyfikacji zakrętek w całym projekcie bez uwzględnienia faktu, że różne lokalizacje zakrętek mogą pełnić naprawdę różne funkcje — niektóre mają charakter wyłącznie stały, inne zarezerwowane do przyszłego użytku, a inne mają wyłącznie charakter tymczasowych zamknięć testowych — z których każde, zgodnie z omówioną powyżej klasyfikacją zastosowania, wymaga innej metody połączenia i potencjalnie innego ciśnienia znamionowego. Traktowanie specyfikacji ograniczeń jako pojedynczej decyzji obejmującej cały projekt, a nie decyzji dotyczącej lokalizacji po lokalizacji, jest wariantem tego samego błędu spójności specyfikacji, który pojawia się w przypadku innych kategorii dopasowania, i można go uniknąć poprzez indywidualną klasyfikację rzeczywistej funkcji każdej ograniczonej lokalizacji przed sfinalizowaniem zamówienia.

Firma Ningbo Baodi Plastic Valve Co., Ltd. wspiera nabywców projektów w przeprowadzeniu dokładnie tego rodzaju klasyfikacji zaślepek w poszczególnych lokalizacjach przed sfinalizowaniem zamówienia zbiorczego. Podejście to opiera się na szerszym doświadczeniu firmy w dostarczaniu łączników rurowych do uzdatniania wody, przetwarzania chemicznego i ogólnych projektów przemysłowych od 2006 r., pomagając zapewnić, że typ zaślepki, metoda połączenia i ciśnienie znamionowe są prawidłowo dopasowane do rzeczywistej funkcji każdej lokalizacji, a nie są stosowane jako pojedyncza ogólna specyfikacja w ramach projektu o naprawdę zróżnicowanych wymaganiach w różnych punktach końcowych.

Określanie dopuszczalnej długości martwego odnogi

Różne wytyczne branżowe i ramy regulacyjne, szczególnie w zastosowaniach farmaceutycznych, żywności i napojów oraz wody o wysokiej czystości, wyrażają dopuszczalną długość martwego odcinka jako stosunek do średnicy rury, zwykle wyrażany jako maksymalny stosunek długości do średnicy (L/D), powyżej którego martwy odcinek jest uważany za ryzyko dla jakości wody wymagające ograniczenia. Konkretny zastosowany współczynnik różni się w zależności od branży, zastosowania i obowiązującej normy, a nabywcy pracujący w regulowanych branżach powinni potwierdzić odpowiedni współczynnik dla swojego konkretnego zastosowania, zamiast polegać na ogólnych wytycznych branżowych, które mogą być znacznie bardziej liberalne niż to, czego faktycznie wymaga zastosowanie w przemyśle farmaceutycznym lub spożywczym.

W przypadku ogólnych zastosowań wody przemysłowej i komunalnej bez konkretnych wymagań prawnych L/D, praktyczne wytyczne pozostają zgodne z zasadami łagodzenia omówionymi powyżej: krótsza jest na ogół lepsza i tam, gdzie nie można uniknąć dłuższej martwej nogi ze względu na ograniczenia układu, uwzględnienie dostępu do spłukiwania staje się odpowiednio ważniejsze w miarę wzrostu nieuniknionej długości martwej nogi.

Opcje materiałowe

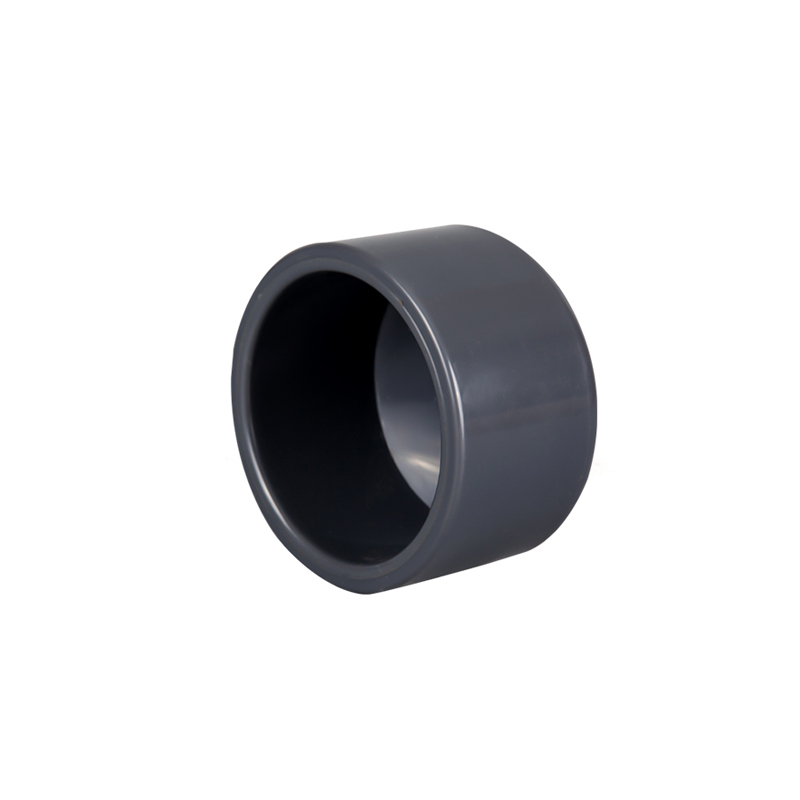

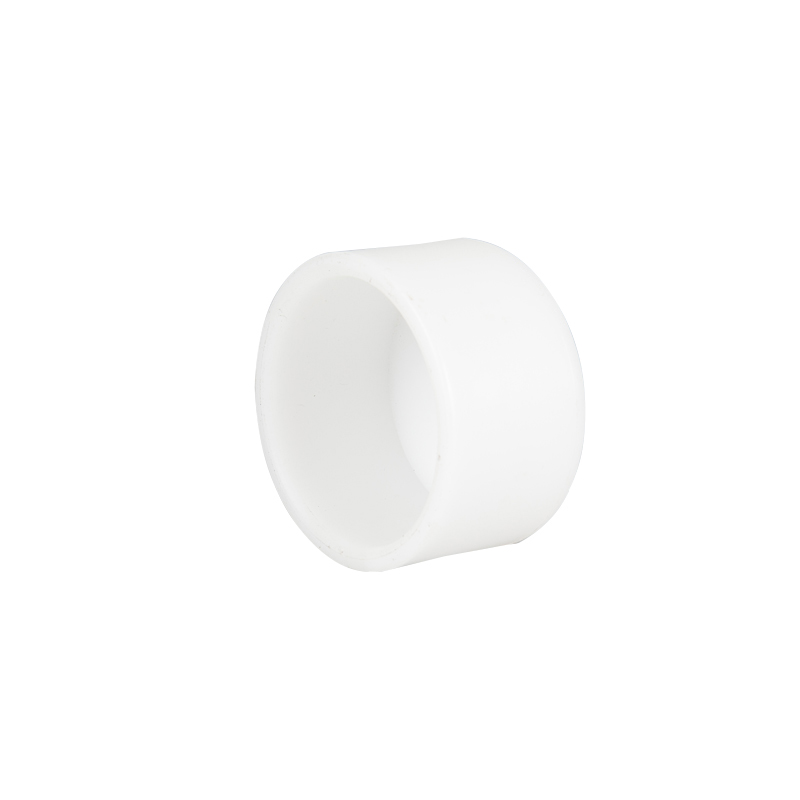

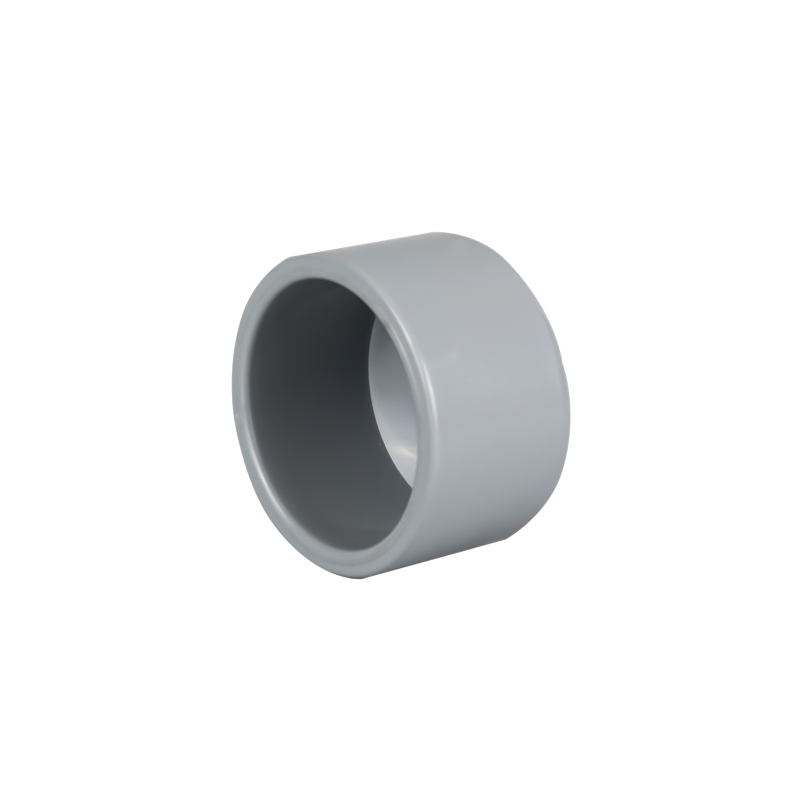

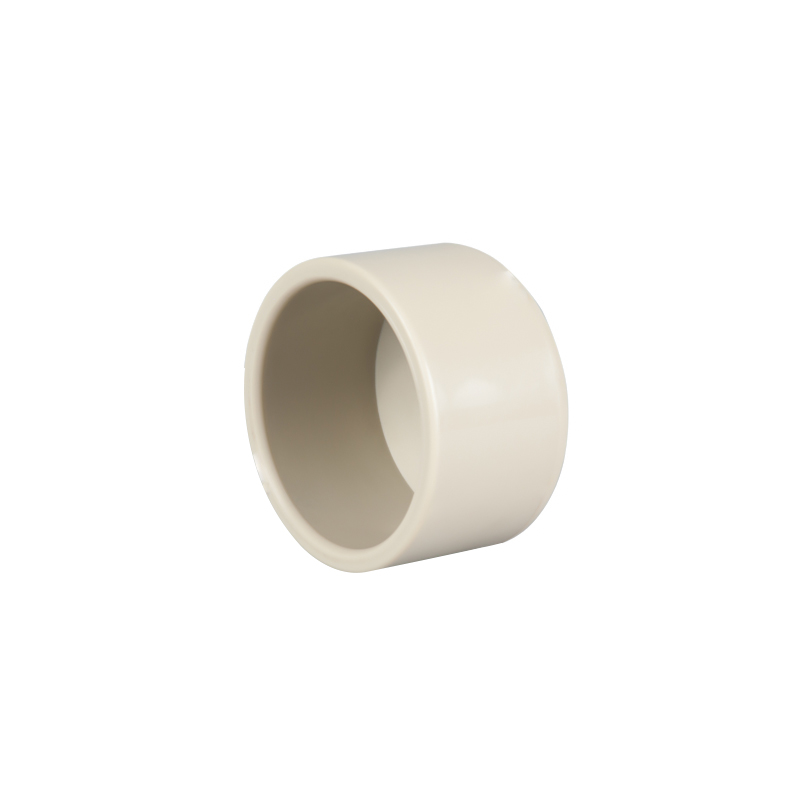

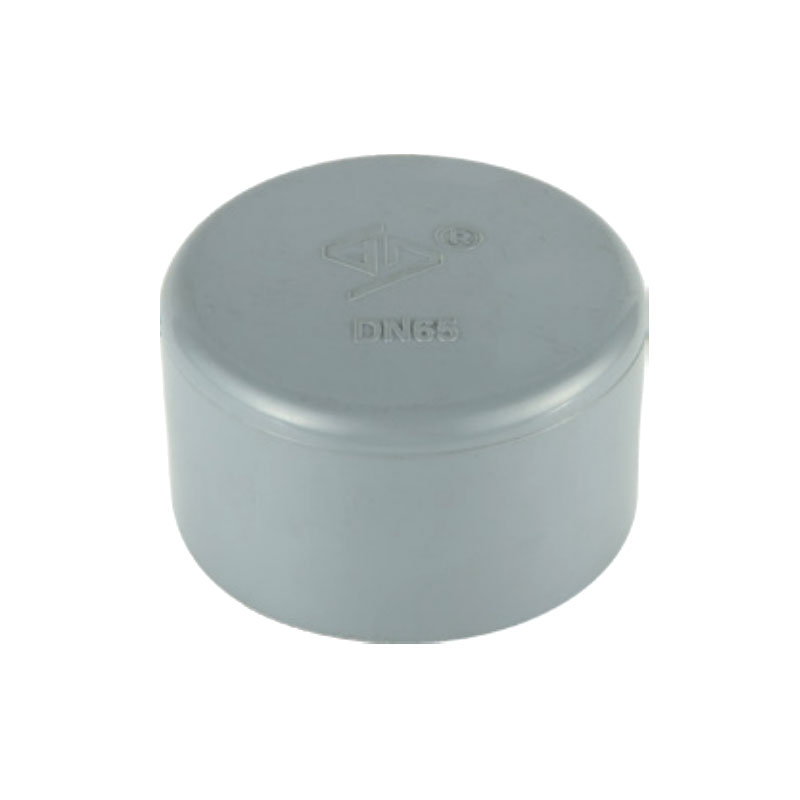

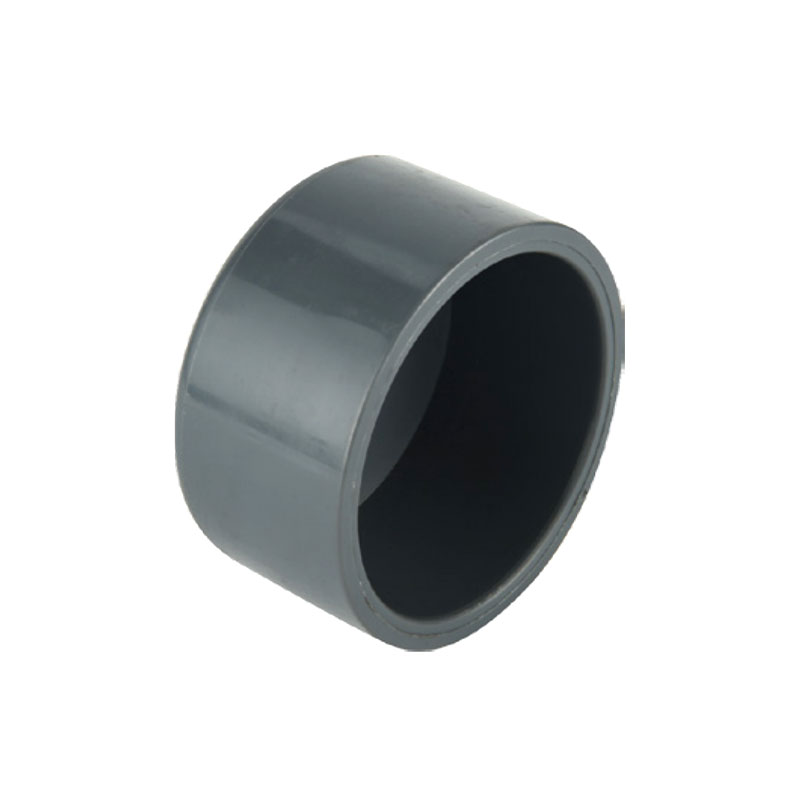

Zaślepki z PVC służą do instalacji wody o temperaturze otoczenia i ogólnych zakończeń linii chemicznych, stanowiąc najczęściej wybierany materiał do standardowych zastosowań komunalnych i ogólnych zastosowań przemysłowych. CPVC rozszerza to na końcówki do gorącej wody i wyższych temperatur, zachowując jednocześnie zasadniczo podobne podejście do instalacji rozpuszczalnikowo-cementowych jak w przypadku PVC. Zaślepki PP, zwykle łączone metodą stapianą, nadają się do zakończeń kwasowych, zasadowych i ściekowych, gdzie złącze wtapialne zapewnia ciągłe połączenie dobrze przystosowane do pracy agresywnej chemicznie w punkcie końcowym linii. Zaślepki PVDF służą do zakończeń agresywnych chemicznie i o wysokiej czystości, często określonych w specjalistycznych zastosowaniach chemicznych i farmaceutycznych, gdzie jednocześnie ważne są zarówno omówione powyżej kwestie jakości wody w martwej części, jak i szeroka odporność chemiczna.

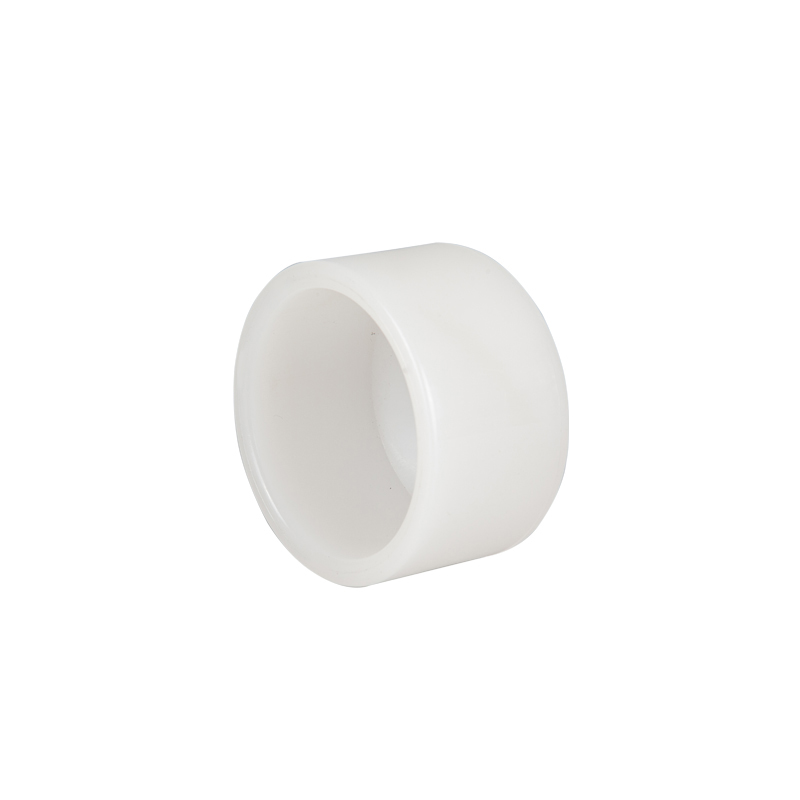

Opisane powyżej ryzyko wystąpienia martwej odnogi dotyczy w sposób spójny wszystkich czterech materiałów, ponieważ wynika ono raczej z zachowania płynu w stagnacji niż z właściwości materiału rury — zatyczka z PVDF nie zmniejsza ryzyka związanego z jakością wody wynikającą z zapadnięcia się rury bardziej skutecznie niż zaślepka z PCV, ponieważ podstawowy mechanizm dotyczy przepływu i czasu przebywania, a nie właściwości chemicznych samej ścianki rury. Ningbo Baodi Plastic Valve Co., Ltd. produkuje zaślepki z pełnego asortymentu materiałów, wspierając projekty, w których obowiązują te same zasady projektowania martwych odgałęzień, niezależnie od tego, który materiał został wybrany ze względu na kompatybilność chemiczną lub temperaturową w innym miejscu systemu.

Specyfikacja Zamówienia

Kupujący i wykonawcy powinni potwierdzić metodę połączenia (gniazdo rozpuszczalnika, króciec wtapiany lub gwintowane), ciśnienie znamionowe — szczególnie w przypadku, gdy nasadka zostanie poddana ciśnieniu próbnemu hydrostatycznemu wyższemu od normalnych warunków pracy — oraz to, czy nasadka powinna być zdejmowana (gwintowana/mechaniczna), czy trwała (połączona/zgrzewana). Decyzję tę należy podjąć świadomie w oparciu o powyższą klasyfikację zastosowania, a nie domyślną, dowolnego typu nasadki, który akurat jest łatwo dostępny w magazynie. W przypadku projektów w branżach regulowanych kupujący powinni również potwierdzić obowiązujące wytyczne dotyczące długości martwej rury z odpowiednią normą lub organem regulacyjnym przed sfinalizowaniem umieszczania zaślepek w projekcie rurociągu.

Dystrybutorzy zaopatrujący wykonawców instalacji uzdatniania wody i rurociągów przemysłowych zazwyczaj magazynują zaślepki w pełnym zakresie popularnych rozmiarów rur, biorąc pod uwagę częstotliwość zakończeń w prawie każdym projekcie, a Ningbo Baodi Plastic Valve Co., Ltd. eksportuje do ponad 60 krajów dzięki certyfikatom ISO 9001, ISO 14001 i ISO 45001 potwierdzającym spójne wymiary zaślepek i niezawodność połączeń zarówno w przypadku zakończeń stałych, jak i tymczasowych zamknięć testowych, opierając się na doświadczeniu produkcyjnym obejmującym historię firmy od jej powstania Założenie firmy w 1979 r. i jej późniejsza ekspansja w kierunku pełnego asortymentu złączek do rur z tworzyw sztucznych.
