Plastic Pipe Fitting Krzyżs Manufacturers

Czterokierunkowy Plastikowy krzyżak do montażu rur jest określany znacznie rzadziej niż koszulka, co odzwierciedla celową praktykę projektową, a nie przypadkowe preferencje. Trzy kryteria określają, czy w danym skrzyżowaniu należy zamiast tego zastosować trójnik krzyżowy czy dwa przesunięte, a przejrzysta analiza tych kryteriów na etapie projektowania daje łatwiejszą do obrony specyfikację niż domyślne ustawienie dowolnej konfiguracji, która jest bardziej znana osobie podejmującej decyzję o rozmieszczeniu.

Od czasu rozszerzenia swojej działalności na przemysłowe rury i kształtki z tworzyw sztucznych w 2006 roku, firma Ningbo Baodi Plastic Valve Co., Ltd. dostarcza łączniki rurowe z tworzyw sztucznych wraz ze swoją linią zaworów przemysłowych, z krzyżami określonymi selektywnie dla systemów dystrybucji w sieci i symetrycznych układów odgałęzień, tam gdzie projekt projektu wyraźnie tego wymaga, odzwierciedlając bardziej selektywny wzór zastosowania omówiony w tej sekcji.

Kryterium pierwsze: czy skrzyżowanie wymaga rzeczywiście symetrycznego rozkładu czterokierunkowego?

Krzyżak rozdziela przepływ w trzech kierunkach jednocześnie w jednym punkcie, tworząc wzór przepływu trudniejszy do przewidzenia niż trójnik, w którym oceny wymagają tylko dwie dalsze ścieżki. Ta dodatkowa złożoność wynika z tego, że każda z trzech dalszych ścieżek w skrzyżowaniu krzyżowym współdziała z pozostałymi dwoma jednocześnie, a nie z sekwencyjną, bardziej izolowaną oceną dwóch ścieżek możliwą w standardowym trójniku, co sprawia, że ​​ogólne obliczenia bilansu przepływu dla skrzyżowania krzyżowego są znacznie bardziej złożone, nawet przed rozważeniem praktycznej trudności uzyskania rzeczywiście dopasowanego oporu w trzech oddzielnych ścieżkach dolnych, a nie w dwóch.

Zastosowania o naprawdę symetrycznych wymaganiach — sieci tryskaczowe i sieci przeciwpożarowe, w których rury rozgałęziają się w dwóch prostopadłych kierunkach z rozsądnie zrównoważonymi oczekiwaniami dotyczącymi przepływu — dopasowują się bezpośrednio do krzyża, ponieważ podstawowy projekt systemu już zakłada i jest zaprojektowany wokół w przybliżeniu symetrycznego rozkładu na każdym skrzyżowaniu sieci, dzięki czemu nieodłączne zachowanie krzyża w zakresie rozdzielania przepływu jest odpowiednie dla rzeczywistych wymagań aplikacji, a nie jest czynnikiem komplikującym. Tam, gdzie dwa kierunki odgałęzień faktycznie pełnią różne, niepowiązane funkcje przy różnych wymaganiach dotyczących przepływu — na przykład jedno odgałęzienie kontynuuje główny ciąg dystrybucyjny, podczas gdy drugie obsługuje niepowiązane połączenie pomocnicze z zupełnie innymi wymaganiami dotyczącymi przepływu i ciśnienia — argument za pojedynczym krzyżem słabnie w porównaniu z dwoma niezależnie wymiarowanymi i niezależnie określonymi trójnikami, ponieważ przepychanie dwóch funkcjonalnie niepowiązanych odgałęzień przez pojedyncze wspólne skrzyżowanie zwiększa złożoność bez odpowiednich korzyści.

Kryterium drugie: Czy przestrzeń instalacyjna stanowi rzeczywiste ograniczenie?

Dwa blisko rozmieszczone trójniki 90° zazwyczaj zapewniają bardziej przewidywalne, indywidualnie analizowane zachowanie przepływu niż trójdrożny podział w pojedynczym krzyżu, dlatego też praktyka projektowania rurociągów generalnie faworyzuje taką konfigurację dla ogólnych odgałęzień poza zastosowaniami szczególnie wymagającymi dystrybucji symetrycznej. Tam, gdzie przestrzeń konstrukcyjna umożliwia bezproblemowe zastosowanie dwóch oddzielnych trójników, należy najpierw ocenić tę konfigurację, ponieważ korzyść w zakresie przewidywalności przepływu omówiona w ramach kryterium pierwszego ogólnie przewyższa skromne oszczędności miejsca, jakie zapewniłby krzyż w instalacji, w której przestrzeń nie jest rzeczywiście ograniczona.

Tam, gdzie przestrzeń montażowa naprawdę nie pozwala na użycie dwóch oddzielnych trójników – co jest częstą sytuacją w kompaktowych płozach sprzętu, zatłoczonych pomieszczeniach mechanicznych lub projektach modernizacyjnych działających w ramach stałych wymiarów istniejącej konstrukcji – pojedynczy krzyż zapewnia równoważną łączność w czterech kierunkach przy znacznie bardziej kompaktowych wymiarach. To ograniczenie przestrzenne jest uzasadnionym i wystarczającym powodem, aby wybrać konkretnie krzyżak, nawet w zastosowaniu, które w innym przypadku nie wymaga symetrycznego rozkładu, pod warunkiem, że konsekwencje dla bilansu przepływu omówione w ramach kryterium pierwszego zostaną zrozumiane i, w razie potrzeby, uwzględnione poprzez zawory równoważące na podłączonych odgałęzieniach.

Kryterium trzecie: Czy obowiązujący kodeks projektu odnosi się bezpośrednio do stosowania krzyżowego?

Specyfikacje projektowe, szczególnie w przypadku prac związanych z ochroną przeciwpożarową i dystrybucją sieci, często określają wyraźnie, gdzie krzyże mogą, ale nie muszą być wyraźnie użyte, zamiast pozostawiać decyzję ogólnej ocenie inżynierskiej opartej na względach przestrzennych i symetrii omówionych w ramach Kryterium pierwszego i drugiego. W szczególności przepisy dotyczące projektowania zabezpieczeń przeciwpożarowych często odnoszą się bezpośrednio do zastosowania łączników krzyżowych w ramach szerszych wymagań dotyczących obliczeń hydraulicznych i projektu systemu, ponieważ względy związane z przewidywalnością przepływu, które sprawiają, że krzyżaki są bardziej selektywnym wyborem do ogólnego zastosowania, stają się krytyczne w systemie bezpieczeństwa, w którym gwarantowany minimalny przepływ na każdej głowicy tryskacza musi być możliwy do wykazania w drodze obliczeń.

Ten wymóg na poziomie kodu powinien zostać potwierdzony przed niezależnym zastosowaniem Kryterium pierwszego i drugiego, ponieważ wymóg normowy zastępuje powyższe ramy preferencji ogólnych — inżynier, który ustali, w oparciu wyłącznie o względy przestrzenne i symetrię, że skrzyżowanie będzie bardziej efektywnym wyborem w konkretnym skrzyżowaniu, ale który nie sprawdził, czy obowiązujące przepisy dotyczące ochrony przeciwpożarowej lub projektu rurociągów ograniczają lub zabraniają stosowania krzyżowego na tego typu skrzyżowaniach, ryzykuje określeniem konfiguracji, która nie przejdzie przeglądu lub inspekcji kodeksu niezależnie od jej wartości technicznej zgodnie z omówionymi ogólnymi kryteriami inżynieryjnymi powyżej.

Typy dopasowań krzyżowych

Prosty (równej wielkości) krzyż ma cztery przyłącza o dopasowanej średnicy, ma zastosowanie w symetrycznych systemach sieciowych, w których wszystkie odgałęzienia zapewniają porównywalny przepływ — najczęstsza konfiguracja w sieci tryskaczowej i podobnych zastosowaniach z symetryczną dystrybucją, gdzie jednorodność rozmiaru odgałęzień w całej sieci upraszcza zarówno obliczenia hydrauliczne, jak i fizyczną instalację, ponieważ każdy krzyż w siatce wykorzystuje identyczne złączki niezależnie od jego położenia w całym układzie.

Krzyż redukcyjny ma jedno lub więcej odgałęzień mniejszych niż bieg główny, ma zastosowanie tam, gdzie prostopadłe odgałęzienia obsługują mniejsze zapotrzebowanie na odpływie niż linia podstawowa — mniej powszechna konfiguracja niż krzyż prosty, zwykle zarezerwowany do zastosowań, w których wymóg symetrycznego złącza czterokierunkowego zawarty w kryterium pierwszym i logika wymiarowania odgałęzień omówiona w odniesieniu do trójników redukcyjnych mają zastosowanie jednocześnie w tym samym miejscu, co jest stosunkowo specyficzną kombinacją okoliczności, która pojawia się rzadziej niż którekolwiek z rozważań osobno.

Kompromisy w zakresie selekcji krzyżowej

Te kompromisy odzwierciedlają pod pewnymi względami kwestie dotyczące liczby połączeń i powierzchni omówione w odniesieniu do trójników redukcyjnych w porównaniu z oddzielnymi zespołami trójników i reduktorów, chociaż względy dotyczące przewidywalności przepływu specyficzne dla krzyżowników są bardziej znaczącym czynnikiem przy podejmowaniu decyzji krzyżowej niż analogiczne rozważania w przypadku trójników redukcyjnych, ponieważ podział trójnika redukcyjnego na odgałęzienie i główny bieg jest z natury prostszy do analizy niż trójdrożny podział krzyża, niezależnie od konkretnych wymiarów.

Typowe poprawki w terenie i scenariusze modernizacji

Ekipy terenowe czasami spotykają się z sytuacją, gdy podczas projektowania określono krzyż, ale po rozpoczęciu instalacji jedno z czterech odgałęzień okazuje się niepotrzebne — być może planowane przyszłe połączenie zostało anulowane lub w wyniku zmiany projektu wyeliminowano jedno z zamierzonych odgałęzień. W tym scenariuszu krzyż jest zazwyczaj nadal instalowany zgodnie ze specyfikacją, a nieużywane odgałęzienie jest po prostu zaślepiane, zamiast zastępować trójnik na tym etapie budowy, ponieważ zastąpienie innego typu łącznika w połowie projektu zazwyczaj wymaga ponownego zamówienia i wprowadza ryzyko harmonogramu, którego nie powoduje zakrycie nieużywanego odgałęzienia na już dostarczonym krzyżaku. Oznacza to, że nieużywane odgałęzienie samo w sobie staje się czynnikiem martwym, zgodnie z tymi samymi zasadami ryzyka martwego odgałęzienia, omówionymi w odniesieniu do zaślepek rur, i należy je oceniać pod kątem tych samych zagrożeń związanych z jakością wody, osadami i stratyfikacją temperaturową, jeśli zakryte odgałęzienie pozostanie nieużywane przez dłuższy okres.

I odwrotnie, w projektach modernizacyjnych czasami konieczne jest dodanie nowego połączenia odgałęzionego w miejscu, w którym obecnie istnieje tylko trójnik, co w rzeczywistości wymaga konwersji z odgałęzienia dwukierunkowego na odgałęzienie czterokierunkowe. Ponieważ krzyża i trójnika nie można zamieniać po prostu przez dodanie odgałęzienia na miejscu, zazwyczaj wymaga to całkowitej wymiany istniejącego trójnika na krzyż — wycięcia trójnika, sprawdzenia powstałej szczeliny i dopasowania do wymiarów nowego krzyża oraz zamontowania krzyża z odpowiednim podparciem dla jego czterech punktów połączeń, zgodnie z tymi samymi zasadami montażu i podparcia omówionymi powyżej w przypadku nowo budowanej instalacji krzyżowej.

Firma Ningbo Baodi Plastic Valve Co., Ltd. dostarczyła krzyżaki dokładnie dla tego rodzaju scenariusza konwersji modernizacji, w którym istniejąca siatka oparta na teownikach wymagała rozbudowy, aby pomieścić dodatkowe połączenie odgałęzione, nieprzewidziane w pierwotnym projekcie, opierając się na szerszym doświadczeniu firmy w produkcji łączników rurowych od 2006 roku, aby pomóc potwierdzić, że wymiary krzyżaka zamiennego i ciśnienie znamionowe odpowiadają zarówno istniejącemu przebiegowi rur, jak i wymaganiom nowego odgałęzienia przed rozpoczęciem prac modernizacyjnych.

Wymagania projektowe po określeniu krzyża

Łączenie odgałęzień o podobnej długości i oporze po obu stronach krzyża poprawia przewidywalność rozkładu przepływu, częściowo kompensując niedogodności związane z przewidywaniem przepływu w porównaniu z trójnikami sekwencyjnymi omówionymi w ramach kryterium pierwszego. Tam, gdzie dwie gałęzie połączone z prostopadłymi przyłączami krzyża rzeczywiście obsługują porównywalne obciążenia za porównywalną długością rur i porównywalnym podłączonym wyposażeniem, praktyczne ryzyko niezrównoważenia przepływu jest znacznie zmniejszone w porównaniu z krzyżownicą łączącą dwie gałęzie o zasadniczo różnej długości lub oporze, mimo że leżąca u podstaw geometria podziału trójdrożnego pozostaje z natury bardziej złożona do analizy niż sekwencyjna konfiguracja dwóch trójników w obu przypadkach.

Ponieważ krzyż tworzy cztery punkty połączeń w jednym miejscu, należy zaplanować odpowiednią przestrzeń dostępową na potrzeby instalacji, kontroli i przyszłej konserwacji — jest to wymóg, który łatwo przecenić, biorąc pod uwagę kompaktowe wymiary armatury, ponieważ ta sama oszczędność miejsca, która sprawia, że ​​krzyżak jest atrakcyjny zgodnie z kryterium drugim, może również oznaczać mniej miejsca do pracy wokół armatury, aby technik mógł uzyskać dostęp do wszystkich czterech połączeń podczas przyszłej konserwacji, w porównaniu z bardziej rozproszonym dostępem, zwykle dostępnym wokół dwóch oddzielnych trójników spełniających równoważną funkcję.

Rozważania konstrukcyjne i podporowe

Ścieżka skupionego obciążenia na skrzyżowaniu poprzecznym, odnotowana w powyższej tabeli kompromisów, zasługuje na szczególną uwagę podczas projektowania podpór. Jeżeli dwa odsunięte trójniki rozkładają odpowiednie obciążenia odgałęzień na dwa oddzielne punkty podparcia wzdłuż nadproża, pojedynczy krzyżak koncentruje łączne obciążenie obu prostopadłych odgałęzień w jednym miejscu, co oznacza, że ​​podpora w tym pojedynczym punkcie musi być zaprojektowana tak, aby przenosić odpowiednio większe łączne obciążenie, niż każdy pojedynczy trójnik musiałby przenosić samodzielnie. Niedoszacowanie tego wymagania dotyczącego skoncentrowanego obciążenia poprzez zastosowanie specyfikacji podpór o wymiarach standardowego trójnika, zamiast uwzględnienia dodatkowego obciążenia odgałęzienia wprowadzanego przez krzyż, jest błędem w specyfikacji, który może prowadzić do niewystarczającego podparcia, a z czasem do problemów ze złączami związanymi z naprężeniami na połączeniu krzyżowym.

Opcje materiałowe

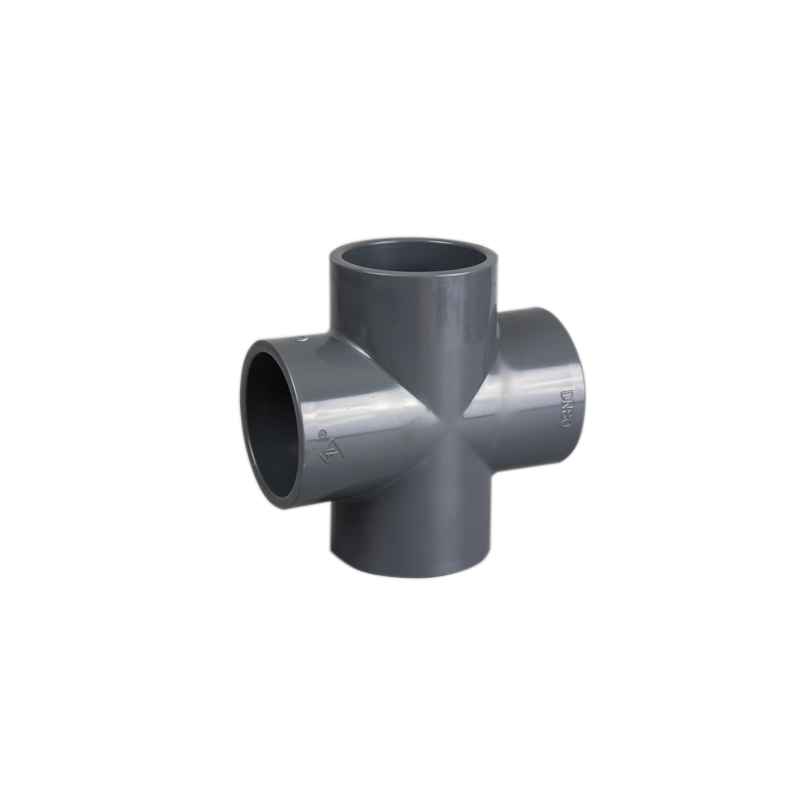

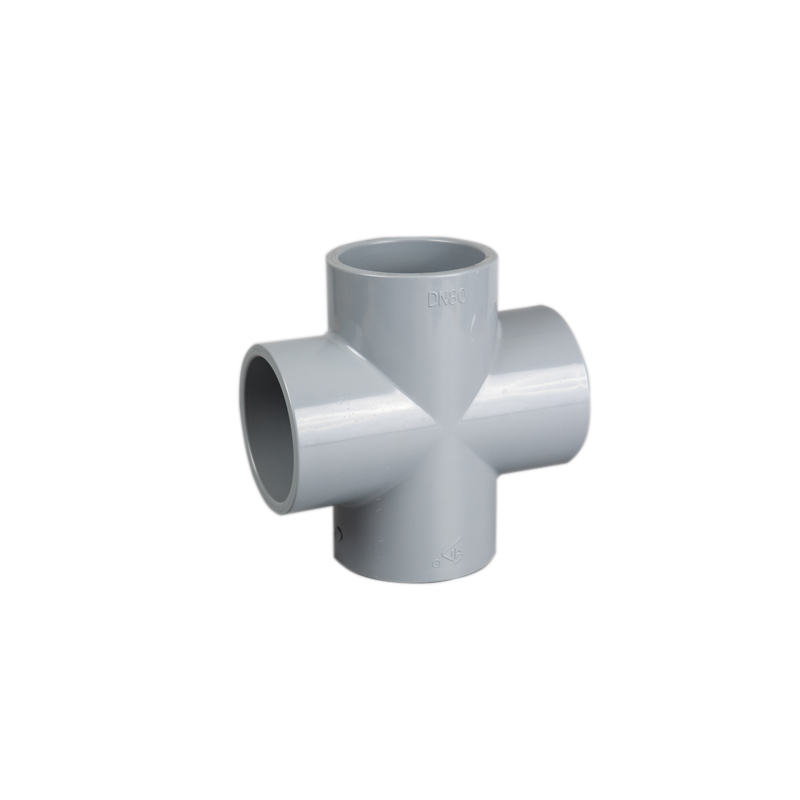

Krzyżaki z PCV służą tam, gdzie ma to zastosowanie, do systemów dystrybucji wody w temperaturze otoczenia i systemów przeciwpożarowych, reprezentując materiał najczęściej kojarzony z zastosowaniami w instalacjach tryskaczowych i sieciach dystrybucji wody ogólnego. CPVC rozszerza to na zastosowania z gorącą wodą i wyższymi temperaturami i w rzeczywistości jest szczególnie powszechnym materiałem wybieranym w szczególności do przeciwpożarowych instalacji tryskaczowych, biorąc pod uwagę szerokie zastosowanie CPVC i akceptację przepisów w tym zastosowaniu. Krzyżaki z PP, zwykle łączone metodą stapiania, nadają się do systemów dystrybucji kwasów, zasad i ścieków w instalacjach przemysłowych, a nie budowlanych. Krzyżaki PVDF służą do agresywnych systemów dystrybucji substancji chemicznych, wymagających dużej odporności chemicznej, co jest mniej powszechnym, ale nie niespotykanym zastosowaniem do czterokierunkowej symetrycznej dystrybucji w specjalistycznych kontekstach przetwarzania chemicznego. Trzy powyższe kryteria wyboru mają zastosowanie niezależnie od materiału, ponieważ dotyczą one zachowania geometrycznego i hydraulicznego złączki, a nie jej właściwości chemicznych lub termicznych.

Ningbo Baodi Plastic Valve Co., Ltd. produkuje na zamówienie krzyżaki z tego asortymentu materiałów, odzwierciedlając bardziej selektywny i zazwyczaj mniejszy charakter popytu na złącza krzyżowe w porównaniu z liniami produktów firmy na trójniki, kolanka i złączki, w przypadku których występuje znacznie wyższe standardowe zapotrzebowanie w ogólnych pracach przemysłowych i projektach uzdatniania wody.

Specyfikacja Zamówienia

Nabywcy projektu powinni potwierdzić, czy wymagany jest krzyż prosty czy redukcyjny, wszystkie cztery rozmiary portów, metoda połączenia oraz parametry ciśnienia/temperatury zgodne z resztą systemu dystrybucyjnego. W przypadku projektów związanych z ochroną przeciwpożarową i dystrybucją sieci kupujący powinni potwierdzić, czy krzyżówki są wymagane lub ograniczone przez obowiązujące przepisy projektowe zgodnie z kryterium trzecim przed sfinalizowaniem zamówienia, najlepiej na wczesnym etapie specyfikacji projektu, a nie na późnym etapie kontroli przeprowadzanej dopiero po szczegółowym opracowaniu układu krzyżowego.

Dystrybutorzy zaopatrujący wykonawców instalacji przeciwpożarowych i sieci wodociągowych zazwyczaj posiadają w magazynie krzyżaki w zakresach rozmiarów najczęściej spotykanych w układach sieci, podczas gdy dystrybutorzy ogólnych rurociągów procesowych oferują je w bardziej ograniczonych rozmiarach, ze względu na ich bardziej selektywne zastosowanie. Ningbo Baodi Plastic Valve Co., Ltd. eksportuje do ponad 60 krajów, posiadając certyfikaty ISO 9001, ISO 14001 i ISO 45001 potwierdzające stałą jakość dopasowania zarówno standardowych złączek odgałęźnych, jak i mniej popularnych komponentów do czterokierunkowej dystrybucji, i czerpie z doświadczenia produkcyjnego sięgającego założenia firmy w 1979 r., aby wspierać dystrybutorów i wykonawców projektów w prawidłowym określaniu krzyżyków zgodnie z kryteriami omówionymi w tej sekcji.
