Plastic Pipe Fitting sprzęgłos Manufacturers

A Złączka do montażu rur z tworzywa sztucznego łączy dwa końce rur w prostym odcinku. Istnieją cztery różne typy złączy, z których każdy dotyczy innych warunków instalacji lub konserwacji, a wybór prawidłowego typu jest częstym powodem błędu w specyfikacji, szczególnie w przypadku rozróżnienia pomiędzy złączkami standardowymi i naprawczymi, które wyglądają podobnie, ale służą naprawdę różnym scenariuszom instalacji.

Od czasu rozszerzenia swojej działalności na przemysłowe rury i kształtki z tworzyw sztucznych w 2006 roku, firma Ningbo Baodi Plastic Valve Co., Ltd. dostarcza łączniki do rur z tworzyw sztucznych wraz ze swoją linią zaworów, przy czym złącza są jednymi z najczęściej zamawianych artykułów zarówno w przypadku nowych projektów instalacyjnych, jak i prac konserwacyjnych i naprawczych rurociągów dla dystrybutorów firmy i klientów-wykonawców projektów.

Złącze standardowe (stałe).

Podstawowe, trwałe złącze łączące dwa końce rur o tej samej średnicy, klejone lub stapiane po zainstalowaniu. Jest to domyślne łączniki stosowane w przypadku planowanego przedłużenia rurociągu, w przypadku których obydwa przylegające odcinki rury można swobodnie ustawiać podczas instalacji, co pozwala na normalną głębokość wsunięcia rury do każdego kielicha bez żadnych ograniczeń co do sposobu manewrowania rurą na miejscu. W nowym budownictwie, gdzie cały odcinek rury jest montowany z poszczególnych długości w kontrolowanej kolejności, odpowiednim rozwiązaniem domyślnym jest łącznik standardowy, ponieważ nie ma istniejącego stałego odcinka rury, który można by obejść.

Głębokość kielicha standardowego łącznika z każdej strony jest obliczana w taki sposób, aby zapewnić odpowiednią powierzchnię związaną lub wtopioną dla złącza, aby osiągnąć pełną nośność znamionową, a głębokości tej nie należy zmniejszać poprzez skrócenie łącznika lub niedostateczne wsunięcie rury podczas montażu, nawet jeśli mogłoby się to wydawać oszczędnością materiału lub uproszczeniem szczelnego montażu.

Napraw sprzęgło

Wyprodukowano go z dłuższym korpusem niż standardowe łączniki, aby mógł całkowicie przesuwać się po jednym końcu rury przed wycięciem uszkodzonego odcinka, a następnie zmienić jego położenie w celu wypełnienia szczeliny bez konieczności przesuwania sąsiedniego odcinka rury. Jest to typ łącznika wymagany w przypadku rur zakopanych, wmurowanych w ścianę lub w inny sposób zamocowanych w inny sposób, których przylegających końców nie można rozłączyć — jest to warunek mający zastosowanie w przypadku większości nieplanowanych napraw rurociągów, dlatego też łączniki naprawcze stanowią standardowy element zapasów konserwacyjnych, a nie standardowe łączniki stosowane w zakładach zajmujących się własną konserwacją rurociągów.

Sekwencja naprawy przy użyciu tego typu łącznika jest zasadniczo zgodna ze schematem: uszkodzony odcinek jest identyfikowany i izolowany, łącznik naprawczy jest całkowicie wsuwany na jeden z dwóch końców rury sąsiadujących z uszkodzeniem (z wystarczającym prześwitem, aby można było następnie usunąć uszkodzony odcinek), uszkodzona rura jest wycinana, nowy odcinek rury lub dwa istniejące końce są łączone ze sobą w odpowiedniej odległości, a następnie łącznik naprawczy wsuwany jest z powrotem do ostatecznej pozycji mostkowania i łączony lub stapiany po obu stronach. Ponieważ podczas tego procesu łącznik musi być wsunięty na całą długość korpusu, powierzchnia rury, po której będzie się poruszać, powinna być czysta i wolna od zadziorów lub uszkodzeń, które mogłyby zaczepić łącznik lub jego wewnętrzną powierzchnię uszczelniającą podczas pozycjonowania.

Złącze rozprężne

Zaprojektowane, aby kompensować określony ruch osiowy wynikający z rozszerzania lub kurczenia się pod wpływem ciepła, a nie działać jak w pełni sztywne połączenie. Wymagane na długich prostych odcinkach, narażonych na znaczne wahania temperatury, gdzie standardowe łączniki stałe na każdym złączu mogą skupiać naprężenia, jeśli pętle dylatacyjne, prowadnice i kotwy systemu nie są niezależnie wystarczające do kontrolowania całkowitego oczekiwanego ruchu termicznego na odcinku — rura z tworzywa sztucznego rozszerza się i kurczy znacznie bardziej niż metal w tym samym zakresie temperatur, właściwość często niedoceniana przez inżynierów, których głównym doświadczeniem są instalacje rur metalowych.

Sprzęgło rozporowe zazwyczaj zawiera element przesuwny lub teleskopowy, uszczelniony przed wyciekami, a jednocześnie umożliwia określony zakres ruchu osiowego, zamiast całkowicie klejonego lub topionego sztywnego połączenia stosowanego w standardowym sprzęgu. Wielkość ruchu, jaką może wytrzymać dane łączniki kompensacyjne, jest określonym parametrem projektowym i należy ją porównać z obliczoną rozszerzalnością cieplną oczekiwaną dla rzeczywistej długości rurociągu i przewidywanego zakresu temperatur, a nie zakładać, że jest ogólnie wystarczająca dla dowolnego zastosowania.

Złącze gwintowane

Stosowany w mniejszych liniach pomocniczych, gdzie połączenie klejone lub stapiane jest niepraktyczne lub gdzie połączenie może wymagać przyszłego demontażu bez cięcia. Tam, gdzie głównym wymaganiem jest dostęp do przyszłego demontażu, a nie proste przedłużenie rury, złączka jest na ogół bardziej odpowiednią złączką niż złączka gwintowana, ponieważ trzyczęściowa konstrukcja złączki została specjalnie zaprojektowana z myślą o wielokrotnym niezawodnym ponownym otwieraniu w sposób, w jaki nie jest to proste złącze gwintowane, które nadal wymaga odkręcenia całego odcinka rury, a nie osobnej nakrętki.

Żadnego z tych czterech typów nie należy traktować jako uniwersalnej wartości domyślnej w całym projekcie. Pojedynczy obiekt zwykle wymaga wszystkich czterech jednocześnie: złączy standardowych do początkowej instalacji nowych linii technologicznych, złączy naprawczych przechowywanych w zapasach konserwacyjnych na wypadek ewentualnych nieplanowanych awarii, złączy kompensacyjnych w określonych punktach zidentyfikowanych podczas przeglądu projektu termicznego oraz złączy gwintowanych w niewielkiej liczbie połączeń pomocniczych, gdzie okazjonalny dostęp bez konieczności cięcia jest naprawdę przydatny. Traktowanie wyboru łączenia jako pojedynczej decyzji dotyczącej całego projektu, a nie specyfikacji poszczególnych lokalizacji, samo w sobie jest częstym źródłem rozbieżności opisanych w tej sekcji.

Odniesienie do wyboru typu

Wymagania instalacyjne wspólne dla wszystkich typów

Przygotowanie końca rury: obcięte końce muszą być kwadratowe, pozbawione zadziorów i czyste przed sklejeniem lub stopieniem; źle przygotowany koniec zmniejsza wytrzymałość złącza niezależnie od wybranego typu łącznika, ponieważ nacięcie pod kątem lub z zadziorami zmniejsza efektywną powierzchnię styku pomiędzy rurą a łącznikiem, nawet jeśli samo łączniki są prawidłowe wymiarowo i odpowiednio dobrane do zastosowania.

Głębokość wprowadzenia: rurę należy wsunąć na pełną głębokość kielicha złączki, zaznaczoną przed połączeniem, aby zapewnić odpowiednią powierzchnię styku sklejonego lub wtopionego. Oznaczenie głębokości wsunięcia na powierzchni rury przed nałożeniem cementu rozpuszczalnikowego lub rozpoczęciem wtapiania pozwala instalatorowi wizualnie potwierdzić, że pełne osadzenie zostało osiągnięte po wykonaniu złącza, zamiast polegać wyłącznie na wyczuciu, co może być zawodne, szczególnie w niewygodnych pozycjach w terenie.

Wyrównanie osiowe podczas utwardzania/chłodzenia: obydwa odcinki rur muszą pozostać wyrównane podczas utwardzania złącza cementowo-rozpuszczalnikowego lub stygnięcia złącza fuzyjnego; niewspółosiowość na tym etapie powoduje trwale przesunięte połączenie, które wprowadza niezamierzone naprężenia zginające na złączu przez resztę okresu użytkowania systemu i nie można go skorygować po całkowitym związaniu złącza bez jego przecięcia i rozpoczęcia od nowa.

Czas ładowania: ciśnienia i obciążeń sprzętowych nie należy przykładać do czasu zakończenia utwardzania lub chłodzenia, zgodnie z czasem określonym przez producenta materiału dla warunków otoczenia podczas instalacji — czasy utwardzania i chłodzenia zazwyczaj wydłużają się w niższych temperaturach otoczenia, co należy wziąć pod uwagę w przypadku projektów instalowanych w chłodniejszych klimatach lub porach roku.

Opcje materiałowe

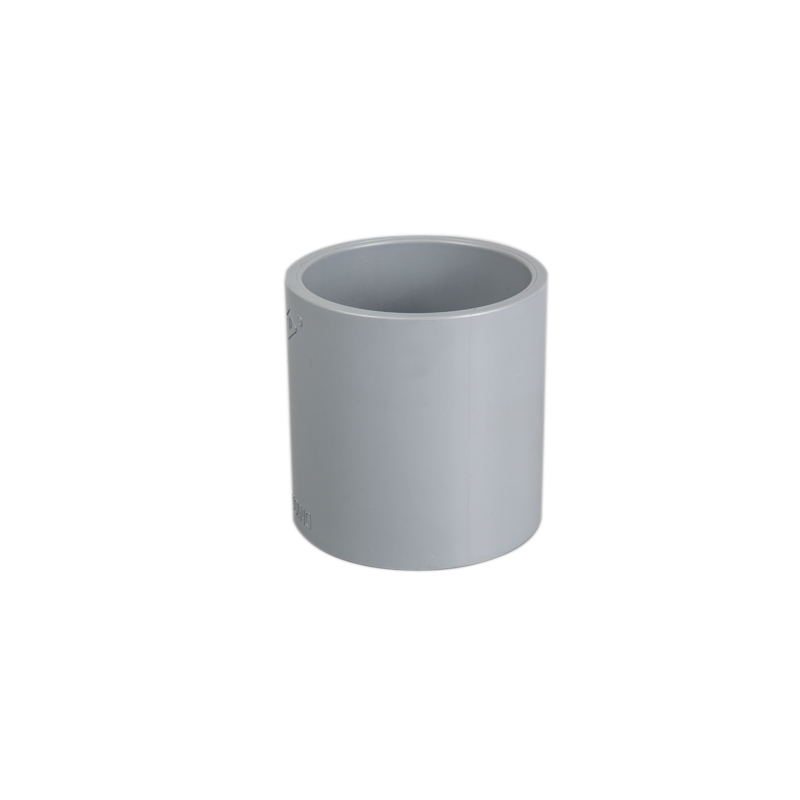

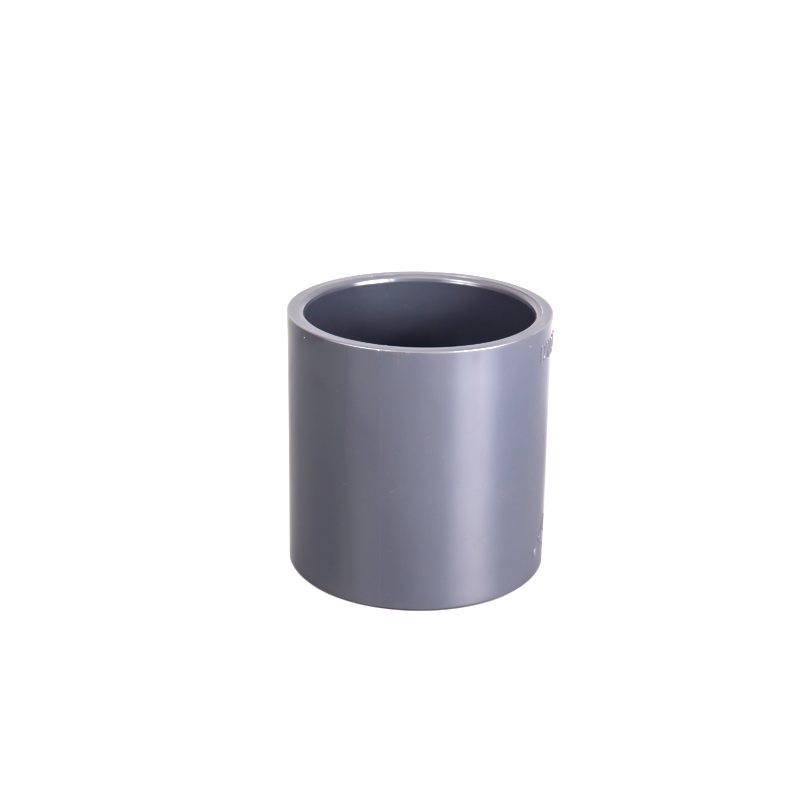

Złącza PCV przeznaczone są do zastosowań związanych z zaopatrzeniem w wodę, drenażem i ogólnymi zastosowaniami chemicznymi w temperaturze otoczenia i stanowią najczęściej magazynowany i zamawiany materiał łącznikowy w ogólnych projektach wodociągów przemysłowych i komunalnych. CPVC rozszerza te same typy złączy na gorącą wodę i wyższe temperatury, zachowując jednocześnie proces instalacji podobny do PVC, ułatwiając przejście instalatorom już zaznajomionym z technikami rozpuszczalnikowo-cementowymi. Złącza PP, zwykle łączone metodą stapiania w celu uzyskania ciągłego, jednorodnego złącza, nadają się do instalacji kwasowych, zasadowych i ścieków, w których proces stapiania pozwala uniknąć wprowadzenia oddzielnego materiału klejącego do środowiska agresywnego chemicznie. Złącza PVDF służą do agresywnych zastosowań chemicznych i zastosowań o wysokiej czystości, zwykle są również łączone metodą stapiania i są powszechnie stosowane tam, gdzie wymagana jest jednocześnie czystość i szeroka odporność chemiczna.

Ningbo Baodi Plastic Valve Co., Ltd. produkuje łączniki w pełnym zakresie materiałów i we wszystkich czterech typach funkcjonalnych opisanych powyżej, obsługując zarówno zamówienia w ramach projektów nowych instalacji, jak i zapasy do konserwacji łączników naprawczych, które dystrybutorzy zwykle przewożą w przypadku nieplanowanych potrzeb naprawczych swoich klientów przemysłowych i komunalnych. Ta różnorodność materiałów i typów stanowi bezpośrednie rozszerzenie szerszego asortymentu złączek do rur z tworzyw sztucznych firmy, rozwijanego od czasu jej rozszerzenia w 2006 roku na przemysłowe rury i kształtki z tworzyw sztucznych, i umożliwia współpracę z jednym dystrybutorem w celu pokrycia wymagań w zakresie złączy w segmentach klientów zajmujących się uzdatnianiem wody, ogólnym przemysłem i przetwórstwem chemicznym bez konieczności zaopatrywania się w różne typy złączy od osobnych producentów.

Strategia magazynowania dla dystrybutorów i nabywców zajmujących się konserwacją

Ponieważ uszkodzenia rurociągów są zwykle nieplanowane, a terminy napraw są często pilne, dystrybutorzy i nabywcy skupiający się na konserwacji powinni zaopatrzyć się w magazyny zarówno łączniki standardowe, jak i łączniki naprawcze w typowych rozmiarach rur, ponieważ łączniki naprawcze są najczęściej potrzebne na miejscu w przypadku rur stałych lub wbudowanych — dział konserwacji, który zaopatruje się wyłącznie w standardowe łączniki, przewidując planowane prace związane z rozbudową, może nie być w stanie ukończyć pilnej naprawy zakopanej lub nieruchomej rury bez specjalnego zamówienia, wprowadzając opóźnienie dokładnie w punkcie, w którym szybka realizacja ma największe znaczenie. Kupujący powinni potwierdzić metodę połączenia, dopuszczalne ciśnienie i temperaturę oraz to, czy w momencie specyfikacji wymagane są złącza rozprężne do długich przebiegów cykli termicznych, zamiast domyślnie stosować złącza standardowe w całym programie magazynowania, niezależnie od zastosowania.

W przypadku zamówień w ramach projektów masowych spójność wymiarowa głębokości kielicha i grubości ścianek w poszczególnych partiach produkcyjnych wpływa na montaż prefabrykowanej szpuli rurowej na miejscu — różnice między partiami, które mogą być nieistotne w przypadku naprawy w jednym miejscu, mogą powodować skumulowane problemy z dopasowaniem w dużym prefabrykowanym zespole szpuli, w którym wiele łączników musi prawidłowo łączyć się z rurami przyciętymi na dokładne długości w fabryce lub na placu składowym przed wysłaniem na miejsce w celu końcowego montażu.

Diagnozowanie problemów ze złączami sprzęgła w terenie

Nieszczelności wykryte na złączu wkrótce po montażu są najczęściej spowodowane niewłaściwą głębokością wsunięcia, niewystarczającą ilością cementu rozpuszczalnikowego lub ciepła topliwego zastosowanego podczas łączenia lub zanieczyszczeniem rury lub powierzchni złącza (brud, wilgoć lub pozostałości oleju po obróbce), które uniemożliwiały utworzenie pełnego połączenia w czasie instalacji. Przyczyny te można zazwyczaj powiązać z samym procesem montażu, a nie z wadą wyprodukowanego złącza. Najlepszym rozwiązaniem jest wycięcie uszkodzonego złącza i ponowny montaż przy użyciu skorygowanej techniki, a nie podejmowanie prób naprawy powierzchni na niewłaściwie połączonym połączeniu.

Wycieki lub awarie, które rozwijają się po okresie niezawodnej pracy, mają różne przyczyny: atak chemiczny na rurę lub materiał łącznika powodowany przez płyn spoza jego znamionowego zakresu kompatybilności, naprężenia cykliczne w standardowym (nierozprężalnym) łączniku zamontowanym w ciągu, w którym występują większe wahania temperatury niż uwzględniono podczas projektowania, lub naprężenia mechaniczne przenoszone na złącze z powodu nieodpowiedniego podparcia rury w innym miejscu systemu, powodujące, że łącznik wytrzymuje zginanie lub obciążenie osiowe, do którego nie zostało zaprojektowane. Rozróżnienie tych przyczyn zazwyczaj wymaga sprawdzenia oryginalnych warunków projektowych w porównaniu z rzeczywistą historią użytkowania łącznika, ponieważ działania naprawcze różnią się zasadniczo — awaria kompatybilności chemicznej wymaga zmiany materiału, awaria wynikająca z cykli termicznych wymaga przejścia na łącznik rozprężny i sprawdzenia układu podpory i kotwy, a awaria związana z podporami wymaga skorygowania systemu nośnego rury, a nie wymiany łącznika na identyczne, które po prostu uległoby ponownemu uszkodzeniu z powodu tej samej nieusuniętej pierwotnej przyczyny.

Specyfikacja Zamówienia

Kupujący zamawiając łączniki powinni wyraźnie określić typ łącznika (standardowe, naprawcze, rozprężne lub gwintowane), a nie zamawiać wyłącznie według rozmiaru nominalnego i materiału i zakładać typ domyślny, ponieważ te cztery typy nie są zamienne pomimo powierzchownego podobieństwa w wyglądzie dla danego rozmiaru rury. Sposób podłączenia, parametry ciśnieniowe i temperaturowe oraz — w przypadku złączy kompensacyjnych — wymagany zakres ruchu osiowego należy potwierdzić w momencie składania zamówienia.

Ningbo Baodi Plastic Valve Co., Ltd. eksportuje do ponad 60 krajów, posiadając certyfikaty ISO 9001, ISO 14001 i ISO 45001, potwierdzające spójne wymiary łączników zarówno w przypadku zamówień na nowe konstrukcje, jak i na potrzeby konserwacji, a także korzysta z doświadczenia produkcyjnego sięgającego założenia firmy w 1979 r., aby wspierać partnerów dystrybutorów w montażu kompleksowych programów magazynowania sprzęgieł, które przewidują pełny zakres scenariuszy instalacji i napraw, z którymi mogą się spotkać ich właśni klienci.
