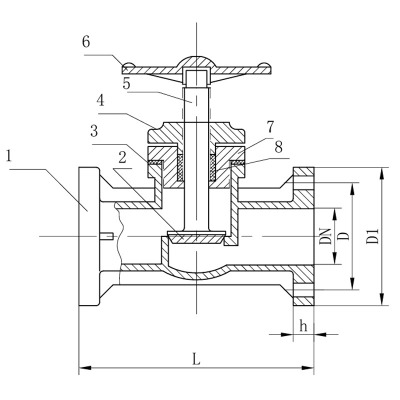

| Nie. | Części | Materiały | |||||||||||||||||||||||||||||
| 1 | Ciało | FRPP, PPH, PVDF | |||||||||||||||||||||||||||||
| 2 | Dysk | FRPP, PPH, PVDF | |||||||||||||||||||||||||||||
| 3 | Poduszka | EPDM, FPM | |||||||||||||||||||||||||||||
| 4 | rękaw | FRPP, PPH, PVDF | |||||||||||||||||||||||||||||
| 5 | Łodyga | stal, stal nierdzewna, stop miedzi | |||||||||||||||||||||||||||||
| 6 | koło ręczne | ABS | |||||||||||||||||||||||||||||
| 7 | Maska | FRPP, PPH, PVDF | |||||||||||||||||||||||||||||
| 8 | Łodyga seal | PTFE | |||||||||||||||||||||||||||||
Tabela wymiarów (mm)
| DN | D | D1 | L | h | n | φ | （Mpa） praca, naciśnij | |||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 85 | 115 | 160 | 16 | 4 | 14 | 0.6 | |||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 100 | 140 | 180 | 16 | 4 | 18 | 0.6 | |||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 110 | 150 | 200 | 18 | 4 | 18 | 0.6 | |||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 125 | 165 | 230 | 18 | 4 | 18 | 0.6 | |||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 145 | 185 | 290 | 22 | 4 | 18 | 0.6 | |||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 160 | 200 | 310 | 25 | 8 | 18 | 0.6 | |||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 180 | 220 | 350 | 25 | 8 | 18 | 0.6 | |||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 210 | 250 | 400 | 30 | 8 | 18 | 0.6 | |||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 240 | 285 | 480 | 30 | 8 | 22 | 0.6 | |||||||||||||||||||||||||||||||||||||||||||||||
