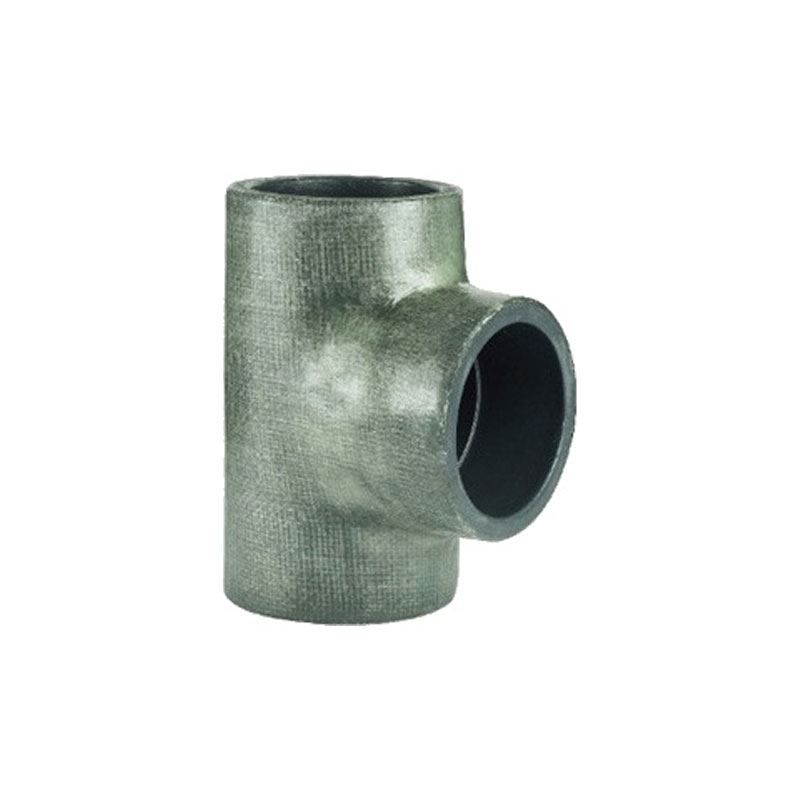

Trójnik FRP-CPVC

Trójniki FRP-CPVC łączą wewnętrzną wyściółkę CPVC z owijką strukturalną z tworzywa sztucznego wzmocnionego włóknem szklanym (FRP) na złączce odgałęzionej, przedłużając konstrukcję rury kompozytowej stosowanej w systemach rurowych FRP-CPVC do punktu połączenia odgałęzienia.

Kluczowe cechy:
• Wewnętrzna wyściółka CPVC zapewnia tę samą odporność chemiczną i podwyższoną temperaturę, co standardowe łączniki odgałęźne CPVC, chroniąc warstwę strukturalną FRP przed bezpośrednim narażeniem na działanie mediów procesowych.
• Zewnętrzna owijka FRP wzmacnia połączenie odgałęzione, które jest zazwyczaj punktem o najwyższym naprężeniu w systemie rur kompozytowych, zapewniając dodatkową wytrzymałość obwodową i osiową przekraczającą tę, jaką zapewniałaby sama wykładzina CPVC.
• Taka konstrukcja pozwala na uwzględnienie w ciągach rur FRP-CPVC połączeń odgałęzionych bez konieczności przechodzenia do niewzmocnionej złączki o niższym ciśnieniu na odgałęzieniu, co pozwala na utrzymanie stałego ciśnienia w całym systemie.
• Dopasowanie konstrukcji kompozytowej rury na trójniku gwarantuje, że połączenie odgałęzione nie stanie się słabym punktem w skądinąd wzmocnionym systemie rurociągów.

Ponieważ łączniki odgałęźne z natury powodują większe naprężenia mechaniczne niż prosty odcinek rury, zastosowanie wzmocnionego trójnika pasującego do kompozytowej konstrukcji rury jest szczególnie ważne dla utrzymania całkowitego ciśnienia znamionowego systemu w każdym punkcie połączenia.

Typowe zastosowania obejmują systemy rurociągów procesowych FRP-CPVC o dużej średnicy wymagające połączeń odgałęzionych oraz instalacje, w których w każdym punkcie układu rurociągów, łącznie z odgałęzieniami, musi być zachowana zarówno wysoka odporność chemiczna, jak i zdolność do utrzymywania podwyższonego ciśnienia.
