Ręczny zawór membranowy

Dom / Produkty / Zawór ręczny / Ręczny zawór membranowy / Zawory membranowe kołnierzowe

POPRZEDNI：Zawory membranowe True Union NASTĘPNY：Brak następnego artykułu

Części i materiały
Wymiary i specyfikacje
Opis
Opcje
FAQ
Skontaktuj się z nami

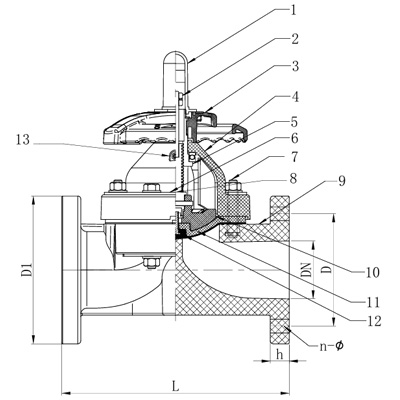

NIE.	Części	Materiały
1	Osłona miernika	komputer
2	Nakrętka dwustronna	stal, stal nierdzewna
3	Koło ręczne	ABS, PPG
4	Maska	PPG, FRPP, PPH, UPVC, CPVC, PVDF
5	Rękaw	Żeliwo niklowane, stop miedzi
6	Deska	Stal powlekana tworzywem sztucznym, stal nierdzewna
7	Śruba dwustronna i nakrętka	stal, stal nierdzewna
8	Łodyga	stal, stal nierdzewna，copper alloy
9	Ciało	FRPP, PPH, UPVC, CPVC, PVDF
10	Sprężarka	PVDF, CPVC, PVDF, CPVC, żeliwo
11	Poduszka	EPDM, FPM
12	Membrana	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	Smarowniczka	DN80, 80-250 tylko używane, stop miedzi, stal nierdzewna

Wartość referencyjna CV
100% pełnego otwarcia

DN			Wartość CV

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Wykres temperatury% ciśnienia

DN	FRPP			PPH			PCV		CPVC			PVDF
	20℃	60 ℃	90℃	20℃	60 ℃	85 ℃	20℃	50 ℃	20℃	60 ℃	85 ℃	20℃	60 ℃	90℃	120 ℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Tabela wymiarów

DN	D1 (mm)			D (mm)			L (mm)				h (mm)	n			φ (mm)

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

Zawory membranowe kołnierzowe to precyzyjnie zaprojektowane zawory sterujące przepływem przeznaczone do zastosowań związanych z korozją, ultraczystymi i krytycznymi płynami w przetwórstwie chemicznym, produkcji półprzewodników, uzdatnianiu wody i przemyśle farmaceutycznym. Zbudowana w oparciu o doświadczenie produkcyjne sięgające 1979 r., kiedy to wyprodukowano pierwszy zawór membranowy z tworzywa sztucznego i uzyskał on certyfikat Ministerstwa Przemysłu Chemicznego w 1983 r., ta seria zaworów łączy dziesięciolecia udoskonaleń inżynieryjnych z nowoczesną technologią uszczelniania.

Kluczowe cechy:
• Wysokiej jakości materiały membrany i poduszki zapewniają niskie naprężenia ściskające, zapewniając niezawodne i długotrwałe działanie uszczelniające w przypadku powtarzających się cykli.
• Zoptymalizowana konstrukcja rozkładu ciśnienia w korpusie zaworu zmniejsza moment zamykający wymagany do działania, ułatwiając uruchamianie zaworu i zmniejszając zużycie zespołu trzpienia i pokrywy.
• Ścisła kontrola nad tolerancjami produkcyjnymi i montażowymi zapewnia stabilną, dokładną regulację przepływu, ze stałą wydajnością w pełnym zakresie rozmiarów zaworów.
• Jazowa ścieżka przepływu pozbawiona martwego kąta zapobiega gromadzeniu się medium i zanieczyszczeniom krzyżowym, co jest krytyczne dla linii technologicznych o wysokiej czystości i higienie.
• Doskonała odporność na korozję zwilżonych części chroni przed agresywnymi kwasami, zasadami i mediami chemicznymi.
• Brak dławnicy oznacza brak zużycia uszczelnienia, brak ścieżek wycieków związanych z uszczelnieniem i zmniejszone wymagania konserwacyjne w całym okresie użytkowania zaworu.

Dostępny w wersjach z połączeniami kołnierzowymi do bezpośredniego przykręcania do standardowych kołnierzy rurociągów, zawór ten pasuje do głównych linii technologicznych, kolektorów dystrybucyjnych i zastosowań, w których preferowane jest stałe, nierozłączne połączenie dla długoterminowej integralności systemu. Materiały korpusu, skład membrany i wartości ciśnienia można skonfigurować tak, aby odpowiadały określonym wymaganiom dotyczącym zgodności chemicznej i temperatury roboczej.

Typowe zastosowania obejmują systemy dozowania chemikaliów, oczyszczalnie ścieków, dystrybucję wody ultraczystej, przetwarzanie na mokro półprzewodników i linie przesyłu płynów farmaceutycznych. Niesmarowany mechanizm odcinający oparty na membranie eliminuje ryzyko zatarcia lub zatarcia, typowe dla zaworów kulowych i grzybkowych, co czyni go niezawodnym wyborem do zadań izolacyjnych i dławiących w mediach korozyjnych lub zawierających cząstki stałe.
