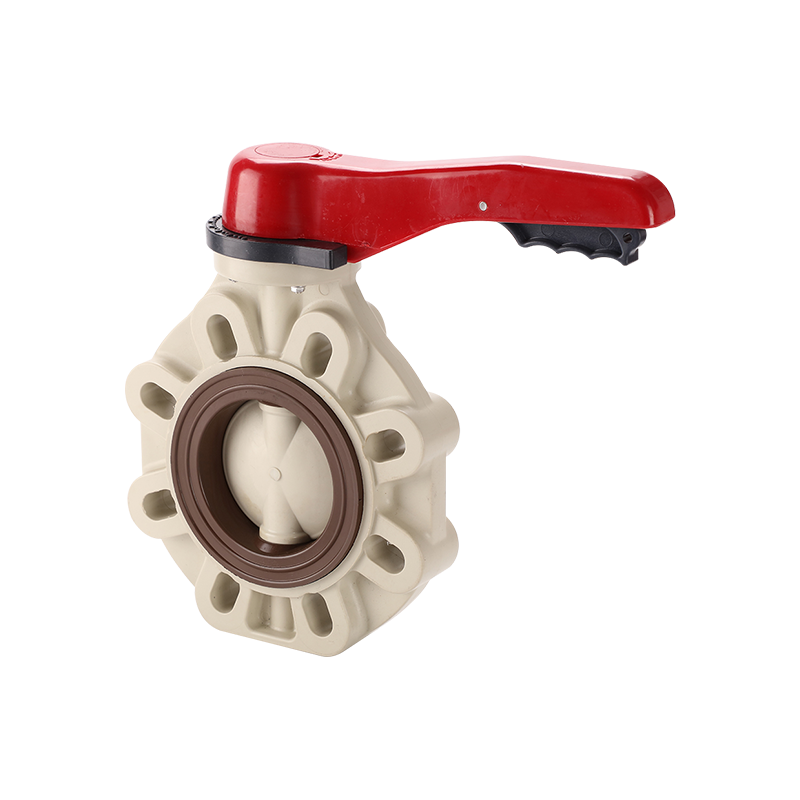

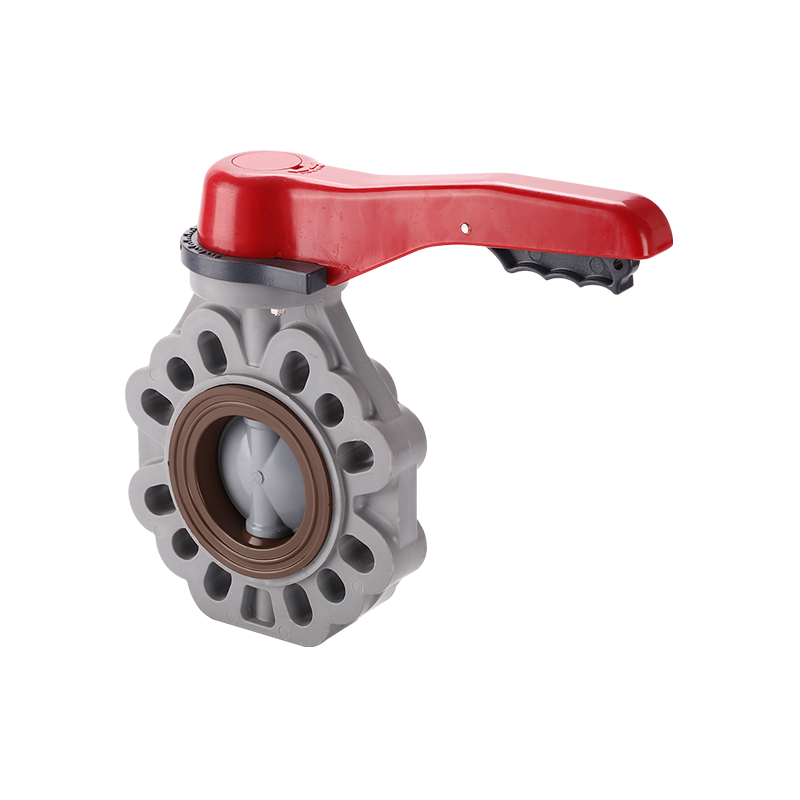

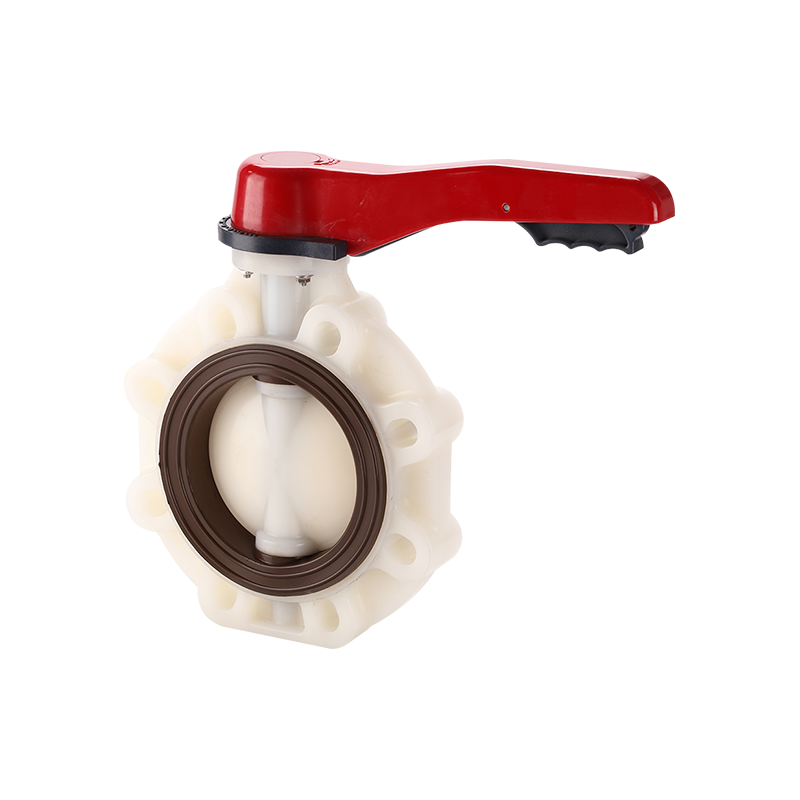

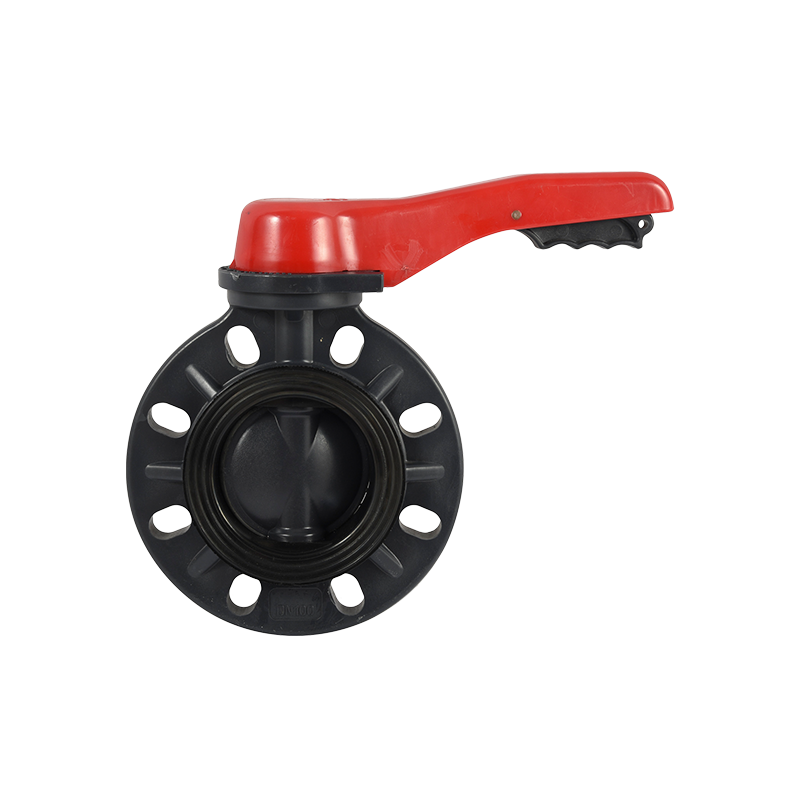

Zawory motylkowe z dźwignią z tej serii mają wzmocniony korpus i specjalnie zaprojektowane gniazdo, aby zapewnić niezawodną izolację o ćwierć obrotu i działanie dławiące w ogólnych zastosowaniach przemysłowych i wodnych.
Kluczowe cechy:
• Specjalnie zaprojektowane gniazdo zaworu poprawia skuteczność uszczelnienia w porównaniu ze standardową geometrią gniazda zaworu motylkowego, redukując wycieki w pozycji zamkniętej.
• Pogrubiony korpus zaworu ze wzmacniającymi żebrami i pozbawiony pustych sekcji został zaprojektowany tak, aby zminimalizować koncentrację naprężeń, zwiększając wytrzymałość konstrukcyjną w trudnych warunkach pracy, takich jak skoki ciśnienia, wibracje i obciążenia mechaniczne.
• Konstrukcja tarczy o profilu kulistym poprawia trwałość złącza gniazda, poprawiając jednocześnie Cv (współczynnik przepływu) zaworu, redukując spadek ciśnienia na zaworze w porównaniu z bardziej płaskimi profilami tarczy.
• Dźwignia zapewnia szybkie, wyczuwalne działanie ćwierćobrotowe ze wskazaniem położenia, odpowiednie do częstego włączania/wyłączania, a także podstawowego dławienia.
Połączenie wzmocnionej konstrukcji korpusu i zoptymalizowanej geometrii tarczy pozwala zaworowi zachować integralność uszczelnienia i niezawodność konstrukcji podczas powtarzających się cykli, co jest szczególnie istotne w przypadku linii o większej średnicy, gdzie naprężenia korpusu i obciążenie tarczy są większe.
Typowe zastosowania obejmują stacje uzdatniania wody, systemy HVAC, ogólne linie technologiczne chemiczne i rurociągi przemysłowe, gdzie preferowany jest lekki, odporny na korozję zawór ćwierćobrotowy w porównaniu z cięższymi alternatywami wykonanymi z metalu. Konfiguracja klamki jest dobrze dostosowana do mniejszych i średnich średnic, gdzie ręczna obsługa ćwierćobrotowa pozostaje praktyczna bez operatora przekładni.
