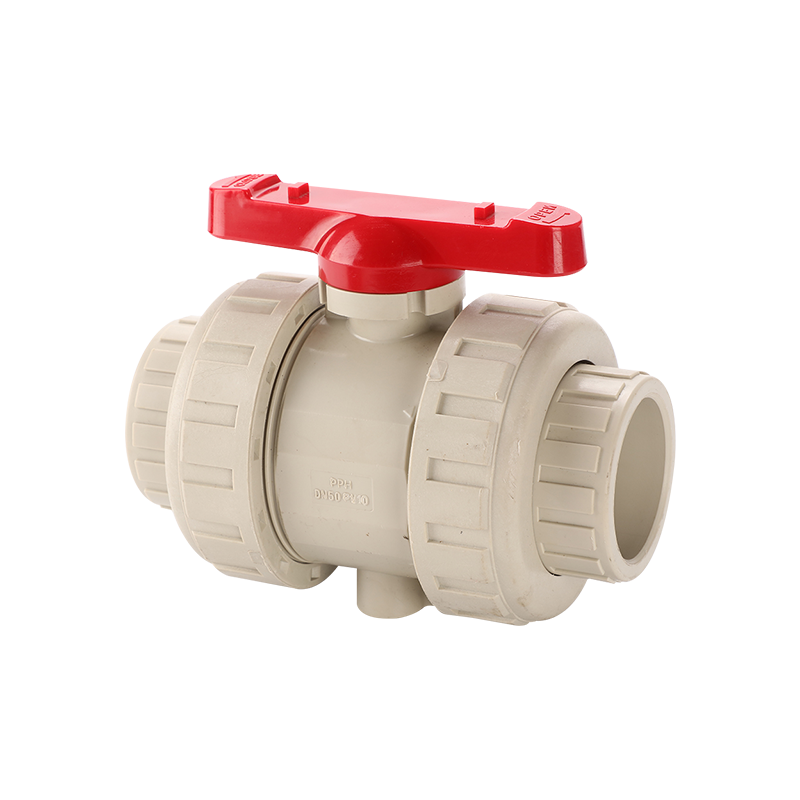

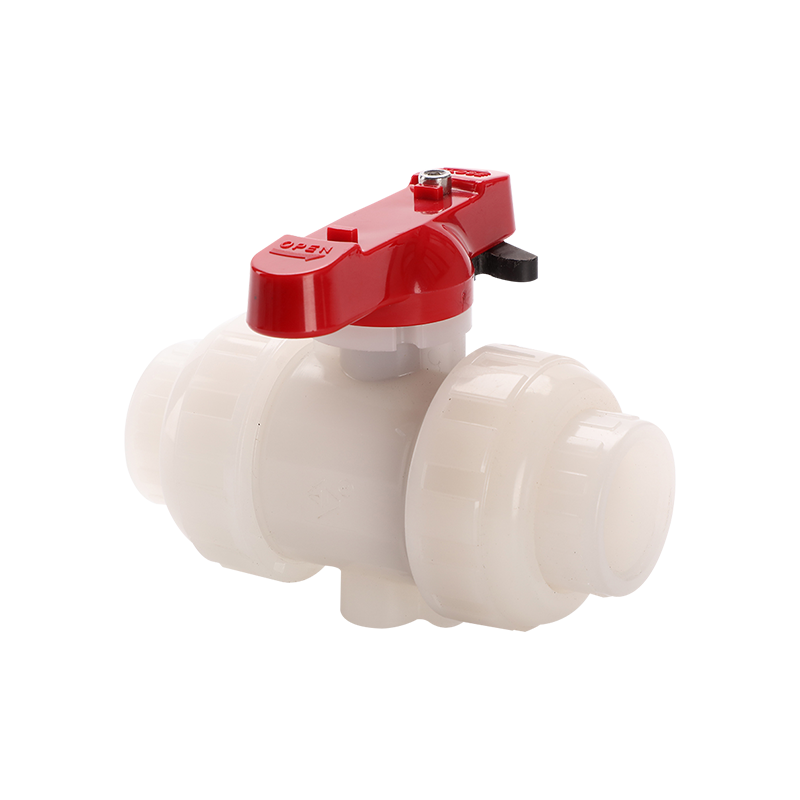

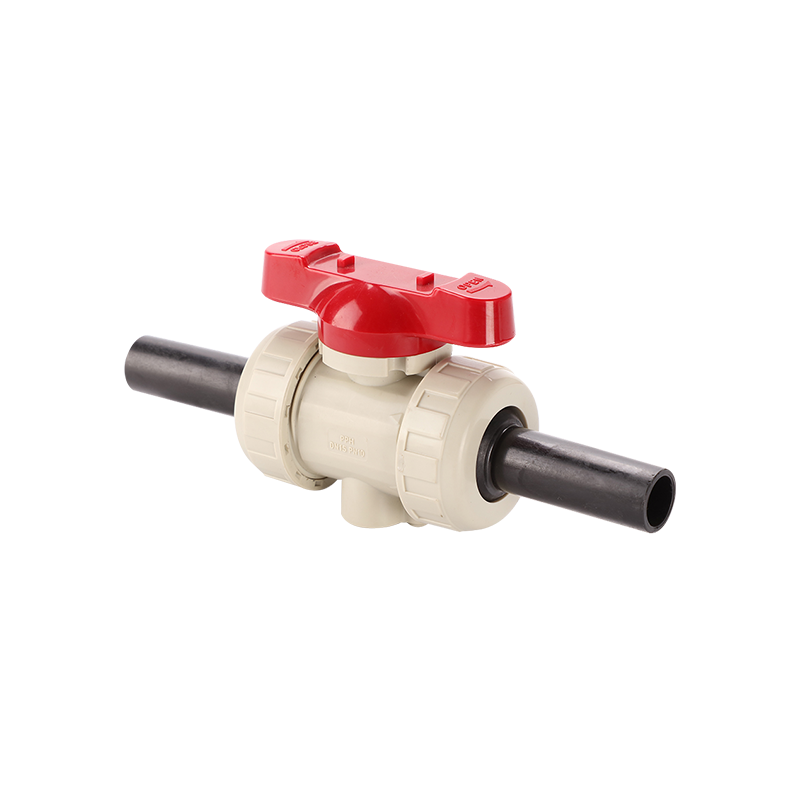

Prawdziwy zawór kulowy Union

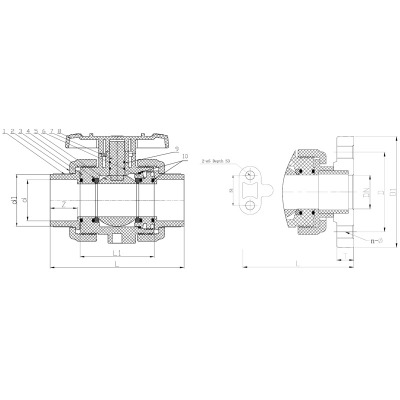

Tabela wymiarów (mm)

HG/DIN

ANSI/JIS

Zawory kulowe z prawdziwym złączem łączą ścieżkę przepływu o pełnym przekroju ze zdejmowanym złączem na obu końcach, dając zakładom zawór zapewniający wysokie ciśnienie, a jednocześnie łatwy w serwisowaniu lub demontażu z rurociągu.

Kluczowe cechy:
• Konstrukcja z pełnym otworem i grubszą ścianką obsługuje ciśnienia do PN16 w materiałach UPVC, CPVC i PVDF.
• Opcjonalne urządzenie blokujące zabezpiecza klamkę w pozycji całkowicie otwartej lub całkowicie zamkniętej, zapewniając bezpieczeństwo operacyjne i procedury blokowania.
• Rozmiary DN15-50 są przystosowane do pracy w pełnej próżni, co rozszerza przydatność do zastosowań z podciśnieniem.
• Długość korpusu przekracza wymagania konstrukcyjne normy HG, co pozwala na zastosowanie grubszej kulki, grubszej uszczelki PTFE oraz mocniejszego wewnętrznego grzyba i gwintu, co zapewnia większą długoterminową trwałość.
• Zawór można przekształcić z uruchamiania ręcznego na uruchamianie automatyczne (pneumatyczne lub elektryczne) bez wymiany korpusu, co chroni początkową inwestycję instalacyjną w miarę rozwoju potrzeb w zakresie automatyzacji.
• Dolny stojak z otworem umożliwia przymocowanie zaworu do stołu warsztatowego lub panelu za pomocą wyłącznie metalowej wkładki, bez dodatkowego wspornika.
• Zdemontowanie uchwytu i umieszczenie uniesionych występów w nośniku umożliwia szybki demontaż w celu konserwacji, bez użycia narzędzi.

Doświadczenie praktyczne pokazuje, że błędy montażowe w rurociągach fabrycznych mogą powodować nierównomierne naprężenia nakrętek złączkowych, co z czasem prowadzi do wycieków lub uszkodzeń nakrętek w przypadku większych rozmiarów. Z tego powodu zaleca się stosowanie połączenia złączkowego do DN50, przy większych średnicach lepiej sprawdzają się zawory kulowe kołnierzowe.

Typowe zastosowania obejmują płozy procesowe, systemy uzdatniania wody, linie próżniowe i instalacje, które można później zautomatyzować, co czyni ten zawór elastycznym wyborem dla inżynierów, którzy chcą mieć możliwość ulepszenia metod uruchamiania bez przeprojektowania rurociągu.
