Konserwacja i kontrola ryzyka statycznych zaworów ręcznych w instalacjach przemysłowych

Jakie są popularne typy zaworów ręcznych?

Zawory ręczne są najpopularniejszym typem zaworów w przemysłowych układach kontroli płynów i są szeroko stosowane w przemyśle naftowym, chemicznym, elektroenergetycznym, metalurgicznym, uzdatnianiu wody, papierniczym, farmaceutycznym, spożywczym i innych gałęziach przemysłu. Zawory ręczne wykorzystują ręczne uchwyty, koła ręczne, koła łańcuchowe i inne urządzenia mechaniczne do otwierania i zamykania lub regulacji przepływu mediów. Ma prostą konstrukcję, jest łatwy w obsłudze, ekonomiczny i niezawodny, jest niezbędnym elementem przemysłowych systemów rurociągów. Zgodnie z różnymi formami konstrukcyjnymi, zasadami działania i obowiązującymi okazjami, zawory ręczne można podzielić głównie na następujące popularne typy:
Ręczny zawór zasuwowy
Ręczny zawór zasuwowy realizuje kontrolę przepływu płynu poprzez przesuwanie klinowej lub równoległej zasuwy w górę i w dół. Powierzchnia styku pomiędzy bramą a gniazdem zaworu jest duża podczas otwierania i zamykania, co jest odpowiednie w przypadku pełnego otwarcia lub całkowitego zamknięcia, ale nie nadaje się do częstego otwierania i zamykania lub dławienia. Ręczny zasuwa ma zalety niskiego oporu płynu, dobrych właściwości uszczelniających, prostej konstrukcji i długiej żywotności. Jest szeroko stosowany w rurociągach naftowych, uzdatnianiu wody, systemach elektrowni i innych warunkach pracy o wysokich wymaganiach dotyczących uszczelnienia.

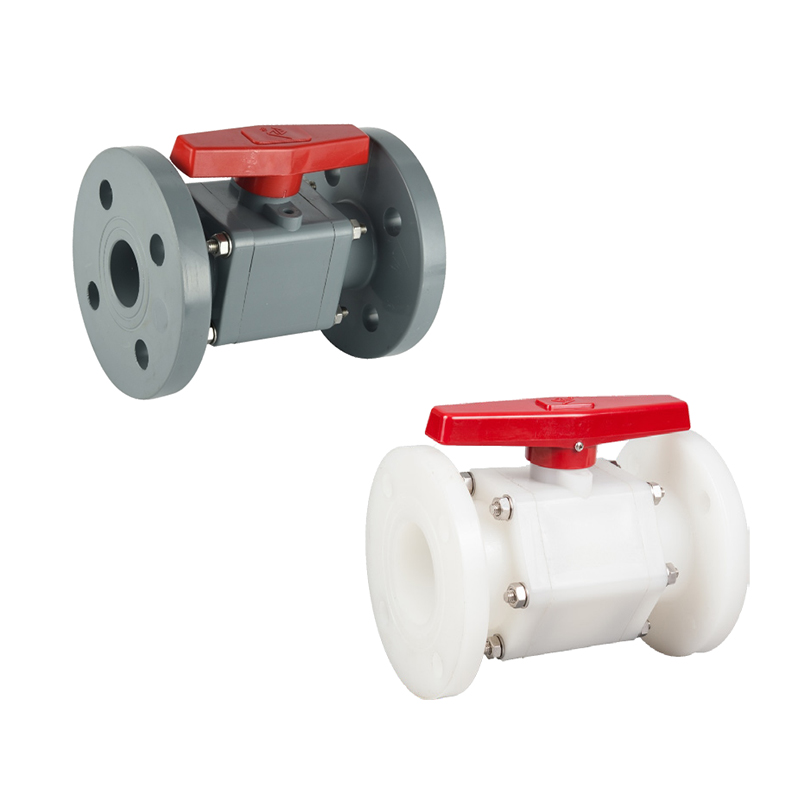

Ręczny zawór kulowy
W ręcznym zaworze kulowym kula obraca się o 90° wokół osi zaworu w celu kontrolowania przepływu medium. Zawór kulowy szybko się otwiera i zamyka, ma mały moment obrotowy i ma doskonałe właściwości uszczelniające. Szczególnie nadaje się do systemów wymagających szybkiego otwierania i zamykania oraz częstej pracy. Nadaje się do czystych cieczy, gazów i mediów korozyjnych. Jest szeroko stosowany w przemyśle petrochemicznym, gazowniczym, farmaceutycznym, papierniczym i innych. Jego zwarta konstrukcja szczególnie nadaje się do montażu w ograniczonych przestrzeniach.
Ręczny zawór odcinający
Ręczny zawór odcinający reguluje natężenie przepływu, przesuwając tarczę zaworu w kierunku pionowym wzdłuż linii środkowej gniazda zaworu. W porównaniu z zasuwą zawór odcinający ma lepszą wydajność regulacji, ale opór płynu jest stosunkowo duży. Zawór odcinający nadaje się do zastosowań, w których wymagana jest precyzyjna kontrola przepływu lub ciśnienia, np. w kotłach, instalacjach parowych, procesach chemicznych itp. Zawór odcinający ma prostą konstrukcję i jest łatwy w utrzymaniu i jest często stosowany w małych i średnich rurociągach.
Ręczny zawór motylkowy
Ręczny zawór motylkowy wykorzystuje płytkę zaworową w kształcie dysku, która obraca się wokół osi zaworu w celu otwierania i zamykania kanału medium. Ma zwartą konstrukcję, niewielką wagę i niski koszt i szczególnie nadaje się do sterowania zaworami o dużej średnicy. Jest powszechnie stosowany w uzdatnianiu wody, systemach klimatyzacji, rurociągach przeciwpożarowych, przemyśle spożywczym i napojów. Chociaż skuteczność uszczelniania nie jest tak dobra, jak w przypadku zaworów kulowych i zasuw, ma oczywiste zalety w sytuacjach, w których ważna jest przestrzeń i waga. Udoskonalone produkty, takie jak uszczelnienia dwukierunkowe i przepustnice mimośrodowe, mogą skutecznie zwiększyć zakres jego zastosowań.
Ręczny zawór grzybkowy
Częścią otwierającą i zamykającą ręcznego zaworu grzybkowego są korki stożkowe lub cylindryczne, które otwierają się i zamykają poprzez obrót. Jego kanał przepływowy jest zwykle prosty i charakteryzuje się niskim oporem płynu. Konstrukcja jest prosta i nadaje się do częstego otwierania i zamykania. Jest szeroko stosowany w eksploatacji pól naftowych, transporcie gazu, miejskich sieciach rurociągów i innych dziedzinach. Ponieważ zawory grzybowe są podatne na zużycie, w nowoczesnych zaworach grzybowych często stosuje się smarowanie lub miękkie struktury uszczelniające, aby poprawić żywotność i skuteczność uszczelnienia.

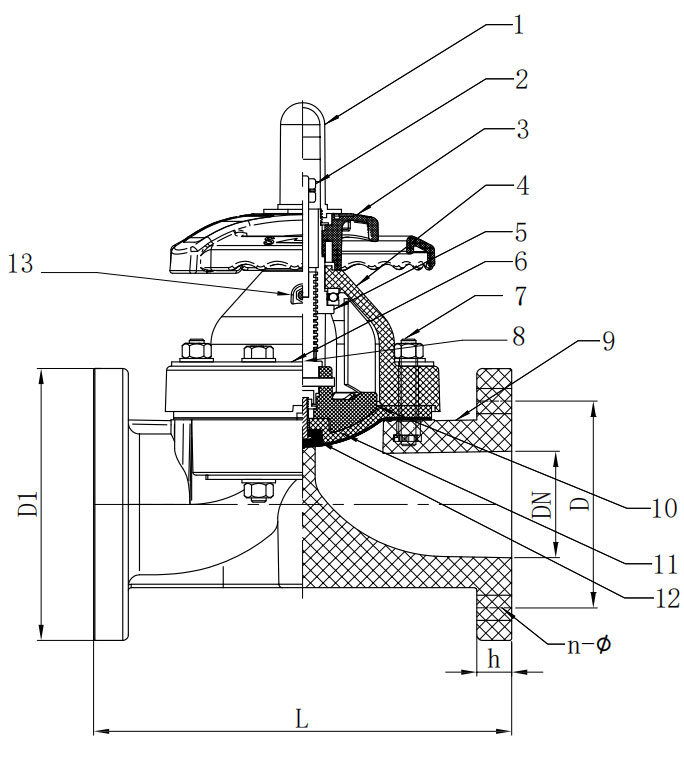

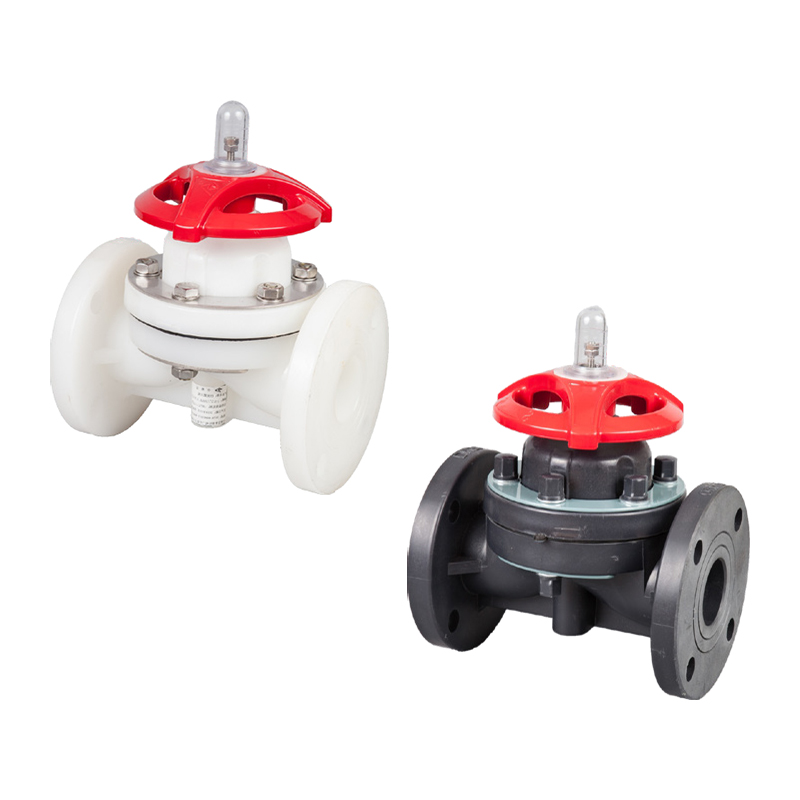

Ręczny zawór membranowy
The ręczny zawór membranowy wykorzystuje elastyczną membranę jako część otwierającą i zamykającą, która jest odpowiednia do sterowania systemami rurociągów zawierających cząstki stałe, media korozyjne lub lepkie płyny. Jego największą zaletą jest to, że nie ma metalowej części stykającej się z medium, co pozwala uniknąć problemów z korozją i zanieczyszczeniem. Nadaje się do przepływów procesowych o wysokiej czystości, takich jak produkty farmaceutyczne, spożywcze i biochemiczne, i jest szeroko stosowany w systemach CIP/SIP. Dzięki specjalnej konstrukcji membrana jest wygodna w naprawie i wymianie.

Ręczny zawór iglicowy
Zawór iglicowy wykorzystuje smukły stożkowy rdzeń zaworu, aby dokładnie kontrolować małe przepływy. Stosowane głównie w precyzyjnych regulacjach płynów, takich jak systemy oprzyrządowania, systemy pobierania próbek, hydrauliczne lub pneumatyczne obwody sterujące. Zwarta konstrukcja, wysoka dokładność regulacji, szeroko stosowana w badaniach naukowych, laboratoriach i urządzeniach gazowych pod wysokim ciśnieniem.
Ręczny zawór zwrotny
Chociaż zawory zwrotne zwykle działają automatycznie, w niektórych systemach stosuje się zawory zwrotne z funkcjami ręcznymi. Stosowane w celu zapobiegania przepływowi zwrotnemu medium i umożliwienia ręcznej interwencji w szczególnych okolicznościach. Powszechnie stosowane w sytuacjach wymagających wysokiego bezpieczeństwa, takich jak kotły wysokociśnieniowe, przepompownie, zbiorniki do przechowywania chemikaliów itp.

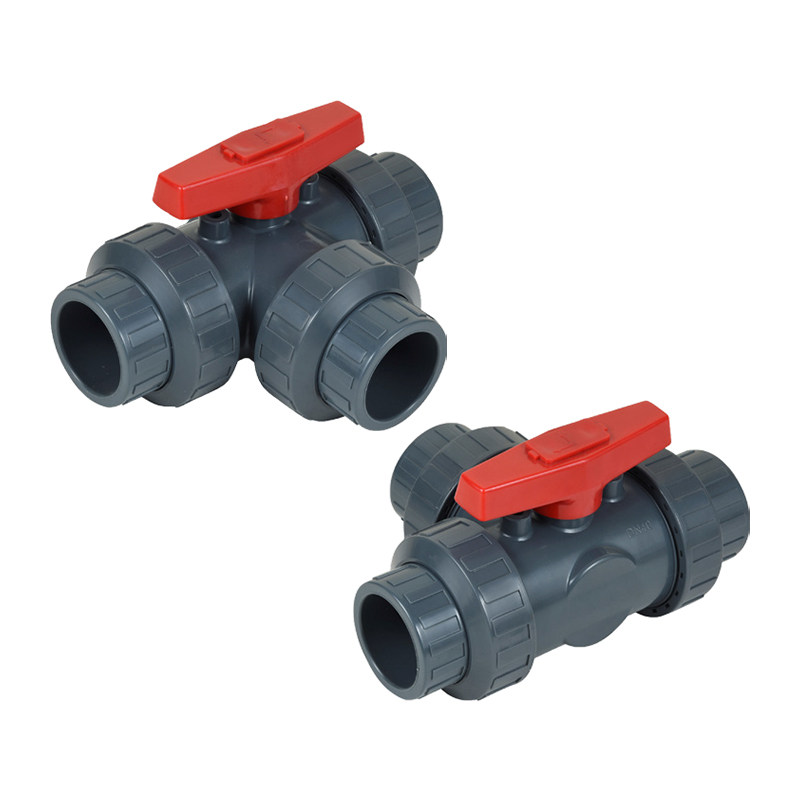

Ręczny zawór trójdrogowy
Trójdrogowe zawory ręczne można podzielić na konstrukcje „typu T” i „typu L”, odpowiednie do zmiany kierunku przepływu cieczy lub realizacji przełączania wielokanałowego. Stosowany jest głównie w systemach mieszania, przekierowania lub obejścia i jest szeroko stosowany w HVAC, przetwórstwie spożywczym i przełączaniu rurociągów. Elastyczne działanie, różnorodna konstrukcja, możliwość łączenia z zaworami kulowymi, zaworami grzybkowymi i innymi formami konstrukcyjnymi.

Jaka jest różnica między ręcznymi zaworami kulowymi a ręcznymi zasuwami pod względem konstrukcji i sposobu uszczelnienia?

Ręczne zawory kulowe i ręczne zasuwy to dwa popularne zawory odcinające rurociągi, szeroko stosowane w instalacjach przemysłowych, takich jak ropa naftowa, chemia, metalurgia, energia elektryczna i budownictwo. Chociaż oba pełnią funkcję otwierania i zamykania płynów oraz odcinania przejść pod względem funkcjonalnym, istnieją zasadnicze różnice w ich konstrukcji konstrukcyjnej, zasadzie uszczelnienia, działaniu i scenariuszach zastosowania.
Różnice w projektach konstrukcyjnych
Rdzeń konstrukcyjny ręcznego zaworu kulowego to wydrążona kula, która steruje włączaniem i wyłączaniem medium poprzez obracanie kuli. Kula jest zwykle solidną metalową kulą z otworem, która jest połączona osiowo z trzpieniem zaworu. Zawór kulowy ma zwykle konstrukcję ćwierćobrotową i wystarczy obrócić go o 90°, aby przełączyć się z całkowicie otwartego na całkowicie zamknięte. Konstrukcja korpusu zaworu jest przeważnie dwuczęściowa lub trzyczęściowa, co jest wygodne w konserwacji i wymianie części wewnętrznych. Powierzchnia kuli jest precyzyjnie obrobiona i współpracuje z gniazdem uszczelniającym tworząc parę uszczelniającą. Ogólna konstrukcja jest zwarta i lekka, co ułatwia montaż w miejscach o ograniczonej przestrzeni.
Głównymi elementami konstrukcyjnymi ręcznej zasuwy są zasuwy w kształcie klina lub równoległe, które otwierają się i zamykają poprzez pionowe podnoszenie zasuwy w górę i w dół. Zasuwa podnosi się i opada wzdłuż spiralnego ruchu trzpienia zaworu, zwykle o konstrukcji wieloobrotowej, a proces otwierania i zamykania jest stosunkowo powolny. Korpus zasuwy jest na ogół integralnym odlewem z głęboką wnęką wewnętrzną i dużymi wymiarami konstrukcyjnymi. Ponieważ zasuwa musi zostać całkowicie podniesiona do góry wnęki zaworu, aby ją całkowicie otworzyć, ręczna zasuwa ma wyższe wymagania dotyczące przestrzeni i roboczego momentu obrotowego niż zawór kulowy.
Różnica w sposobie uszczelniania
Ręczny zawór kulowy przyjmuje strukturę uszczelniającą twarz. Para uszczelniająca powstaje w wyniku kontaktu powierzchni kuli z gniazdem uszczelniającym, które jest zwykle wykonane z politetrafluoroetylenu (PTFE), wzmocnionego polimeru, metalu lub materiału kompozytowego. Kula zawsze styka się z powierzchnią uszczelniającą podczas obrotu, a skuteczne uszczelnienie uzyskuje się dzięki konstrukcji z kulą pływającą lub kulą stałą. Zawór kulowy charakteryzuje się doskonałymi właściwościami uszczelniającymi i wyjątkowo niskim współczynnikiem wycieku, co jest szczególnie odpowiednie w warunkach pracy o wysokich wymaganiach dotyczących zerowego wycieku. Niektóre wysokiej klasy zawory kulowe mają również dwukierunkowe uszczelnienie oraz ognioodporne i antystatyczne konstrukcje, które poprawiają bezpieczeństwo systemu.
Ręczny zasuwa przyjmuje konstrukcję uszczelniającą z drutu. Parę uszczelniającą tworzą krawędzie po obu stronach zasuwy i powierzchnia uszczelniająca gniazda zaworu. Powierzchnia uszczelniająca jest wykonana głównie z materiałów metalowych, takich jak stal stopowa, twardy stop i stellit. Uszczelnienie zależy od współpracy średniego ciśnienia i siły dokręcania klina zasuwy, a efekt uszczelnienia nie jest tak dobry jak zawór kulowy w warunkach niskiego ciśnienia. Ze względu na silne tarcie między zasuwą a gniazdem zaworu podczas procesu otwierania i zamykania, jest ono łatwe w noszeniu, a wymagania dotyczące dokładności przetwarzania i montażu są wysokie. Niektóre zasuwy wykorzystują elastyczne zasuwy lub samouszczelniające się pod ciśnieniem struktury w celu poprawy uszczelnienia, ale ich ogólna skuteczność uszczelniania jest nadal nieco gorsza niż w przypadku zaworów kulowych.
Różnice w wydajności otwierania i zamykania
Ręczny zawór kulowy otwiera się i zamyka szybko, ma niski moment obrotowy i jest łatwy w obsłudze. Jego kąt obrotu wynosi tylko 90°, co jest odpowiednie dla systemów często eksploatowanych lub wymagających szybkiego odcięcia medium. Podczas otwierania i zamykania nie ma tarcia, a działanie jest stabilne, co jest szczególnie przydatne w sytuacjach wymagających awaryjnego wyłączenia.
Ręczna zasuwa otwiera się i zamyka powoli, a aby zakończyć całą operację, należy kilkakrotnie obrócić pokrętło. Ze względu na długi ruch zasuwy w górę i w dół, w połączeniu z mechaniczną utratą mechanizmu przekładni gwintowej trzpienia zaworu, proces eksploatacji jest czasochłonny i pracochłonny. Nie nadaje się do częstego otwierania i zamykania, ale ma niezawodne i długotrwałe właściwości uszczelniające w systemach rurociągów o dużej średnicy i niskiej częstotliwości.
Różnice w zakresie zastosowania
Ręczny zawór kulowy nadaje się do systemów rurociągów wymagających szybkiego otwierania i zamykania, dobrego uszczelnienia i niskich oporów przepływu. Jest szczególnie odpowiedni dla branż o ścisłej kontroli wycieków, takich jak gaz ziemny, rafinowany olej, wysokowartościowe chemikalia, farmaceutyka i uzdatnianie wody. Ma zwartą konstrukcję i elastyczną instalację i nadaje się do urządzeń lub rurociągów odgałęzionych o ograniczonej przestrzeni.
Ręczne zasuwy są odpowiednie dla rurociągów głównych o dużych średnicach, operacji o niskiej częstotliwości i małych zmianach ciśnienia. Są szeroko stosowane w głównych pozycjach zaworów w instalacjach wodnych, ciepłowniczych, elektroenergetycznych, metalurgicznych i innych, a szczególnie nadają się do stosowania jako urządzenia odcinające. Jego opory przepływu są wyjątkowo niskie, a w stanie całkowicie otwartym prawie nie ma spadku ciśnienia, co jest bardziej przyjazne dla systemów przesyłowych na duże odległości.
Przepływ i strata ciśnienia
Kanał wewnątrz kuli ręcznego zaworu kulowego jest często zaprojektowany w wersji pełnoprzelotowej. Medium nie ma prawie żadnych oporów przepływu podczas przechodzenia przez zawór i nie jest generowany żaden wyraźny spadek ciśnienia. Ma niewielki wpływ na wydajność systemu i nadaje się do przepływów procesowych wymagających wydajnej transmisji.
Ręczne zasuwy również mają niewielki opór przepływu w stanie całkowitego otwarcia, ale są podatne na turbulencje i wibracje, gdy są częściowo lub niecałkowicie otwarte. W porównaniu z zaworami kulowymi, ich lokalne struktury częściej powodują średnią erozję, co z kolei wpływa na żywotność powierzchni uszczelniającej.

Jak wybrać zawory ręczne dla przemysłu spożywczego lub farmaceutycznego

W przemyśle spożywczym i farmaceutycznym zawory ręczne pełnią nie tylko podstawowe funkcje otwierania, zamykania, regulacji i cięcia, ale są również związane z bezpieczeństwem produktu, czystością i zgodnością produkcji. Ponieważ branże te mają niezwykle wysokie wymagania dotyczące higieny, materiałów i możliwości zapobiegania zanieczyszczeniom, wybór musi ściśle przestrzegać odpowiednich norm branżowych i w pełni uwzględniać takie czynniki, jak charakterystyka medium, przebieg procesu, metody czyszczenia i dezynfekcji oraz materiały konstrukcji zaworu.
Konstrukcja konstrukcyjna spełniająca standardy higieniczne
Przemysł spożywczy i farmaceutyczny ma niezwykle wysokie wymagania dotyczące czystości powierzchni urządzeń. Zawory ręczne muszą charakteryzować się takimi cechami, jak brak martwych kątów, brak retencji i łatwe czyszczenie. Przy wyborze produktów z zaworami, które spełniają certyfikaty higieniczne, takie jak EHEDG (European Hygienic Engineering Design Group), 3-A (Amerykańskie Stowarzyszenie Higieny Mleczarskiej) i FDA (Amerykańska Agencja ds. Żywności i Leków), należy traktować priorytetowo. Wnęka zaworu powinna mieć konstrukcję o pełnym otworze, aby zapewnić płynny przepływ medium bez zatrzymywania; powierzchnię wewnętrzną należy wypolerować elektrolitycznie, a chropowatość należy kontrolować w granicach Ra ≤ 0,4 μm, aby uniknąć przylegania bakterii.
Dobór materiałów korpusu zaworu i materiałów uszczelniających
Wybór materiału wpływa bezpośrednio na odporność na korozję, odporność na temperaturę i biokompatybilność zaworu. Przemysł spożywczy i farmaceutyczny zaleca stosowanie stali nierdzewnej 316L jako głównego materiału na korpus zaworu ze względu na jej doskonałą odporność na korozję i spawalność oraz odporność na działanie kwasów, zasad i pary o wysokiej temperaturze, powszechnie stosowanych w systemach CIP (czyszczenie na miejscu) i SIP (sterylizacja na miejscu). Uszczelki powinny być wykonane z politetrafluoroetylenu (PTFE), EPDM (kauczuku monomeru etylenowo-propylenowo-dienowego) lub FKM (kauczuku fluorowego) dopuszczonego do kontaktu z żywnością oraz innych materiałów o dobrej odporności chemicznej i cieplnej, aby zapewnić, że medium nie zostanie zanieczyszczone.
Łatwe czyszczenie i sterylizacja metodą CIP/SIP
Podczas produkcji żywności i leków rurociągi należy regularnie czyścić na miejscu (CIP) i sterylizować parą na miejscu (SIP). Konstrukcja zaworu musi być dostosowana do tego rodzaju czyszczenia. Przy wyborze należy wziąć pod uwagę, czy wnęka zaworu posiada funkcję automatycznego opróżniania, czy można wyczyścić bez pozostałości, czy uszczelka jest odporna na wysoką temperaturę (≥150°C) i czy zawór wytrzymuje czas cyklu sterylizacji (zazwyczaj wymagany jest dłuższy niż 30 minut). Konstrukcje zaworów trójdrogowych, zaworów membranowych i aseptycznych zaworów do pobierania próbek zostały zoptymalizowane i są bardziej odpowiednie dla takich procesów.
Preferowane typy zaworów sanitarnych, takie jak zawory membranowe i przepustnice
Zawory membranowe są szeroko stosowane w miejscach o wysokich wymaganiach dotyczących czystości, ponieważ ich media stykają się wyłącznie z wewnętrzną wnęką korpusu zaworu i materiałem membrany. Jego konstrukcja jest prosta i nie ma obszaru retencyjnego we wnęce zaworu, co jest szczególnie odpowiednie do transportu cząstek stałych o dużej lepkości lub mediów korozyjnych. Zawory motylkowe charakteryzują się zwartą konstrukcją, niewielką wagą oraz szybkim otwieraniem i zamykaniem. Często stosuje się je w sytuacjach niskiego ciśnienia lub dużego przepływu, zwłaszcza do napełniania, filtrowania i transportu. Przepustnice sanitarne są zwykle wyposażone w szybkozłącza zaciskowe, które można łatwo zdemontować, wyczyścić i konserwować na miejscu oraz spełniają wymagania GMP.
Sposób podłączenia powinien spełniać wymagania sanitarne
Sposób podłączenia zaworów ręcznych jest bezpośrednio powiązany z wydajnością uszczelnienia sanitarnego. Preferowane powinny być metody połączeń sanitarnych, takie jak typ zaciskowy, typ spawania lub typ kołnierza. Złącze typu zaciskowego można szybko zdemontować i zmontować, odpowiednie dla sprzętu często czyszczonego; połączenie typu spawanego ma dobrą wytrzymałość konstrukcyjną i szczelność, nadaje się do stałych zastosowań montażowych; połączenie kołnierzowe jest najczęściej stosowane w dużych systemach, ale należy wybrać konstrukcję uszczelniającą kołnierza sanitarnego. Niezależnie od metody powierzchnia uszczelniająca musi zachować dokładność obróbki i wykończenie powierzchni, aby uniknąć rozwoju drobnoustrojów.
Zapobieganie mieszaniu i kontrola partii
Wielogatunkowe i małoseryjne procesy produkcyjne w przemyśle spożywczym i farmaceutycznym wymagają większej niezawodności w przełączaniu i uszczelnianiu zaworów. Należy wybrać takie konstrukcje, jak zawory dwugniazdowe lub zawory zapobiegające mieszaniu, aby zapobiec zanieczyszczeniu krzyżowemu pomiędzy partiami. Zawór powinien posiadać funkcję pozycjonowania metalowego ogranicznika, aby zapobiec osadzaniu się pozostałości lub mieszaniu w wyniku nieprawidłowej obsługi; jednocześnie powinien wspierać rejestrację parametrów procesu, aby spełnić wymagania identyfikowalności GMP.
Zgodność z wymogami GMP i walidacją
Zgodnie z wymogami Dobrej Praktyki Wytwarzania (GMP) dla produkcji farmaceutycznej, sprzęt powinien charakteryzować się dobrą sprawdzalnością i spójnością. Wybrany zawór ręczny powinien posiadać dokumenty walidacyjne, w tym certyfikat materiałowy, raport z testu materiału uszczelniającego, raport z próby ciśnieniowej, certyfikat chropowatości powierzchni, rysunki instalacyjne itp. Jednocześnie producent musi zapewnić wsparcie dokumentowe IQ (potwierdzenie instalacji)/OQ (potwierdzenie działania)/PQ (potwierdzenie wydajności), aby spełnić wymagania przeglądu systemu zarządzania jakością.
Ocena odporności na korozję i trwałości użytkowej
Powszechnie stosowane media w przemyśle spożywczym, takie jak produkty mleczne, soki, sos sojowy i alkohol, charakteryzują się pewną kwasowością i zasadowością; w przemyśle farmaceutycznym, takie jak etanol, nadtlenek wodoru i kwasowe środki dezynfekcyjne, są silnie żrące. Konstrukcja zaworu musi być w stanie wytrzymać długoterminową erozję spowodowaną środkami czyszczącymi i odczynnikami chemicznymi, zapewniając jednocześnie trwałość użytkową. To jest rec
