Definicja zaworu
Co to jest uruchamiany zawór motylkowy?

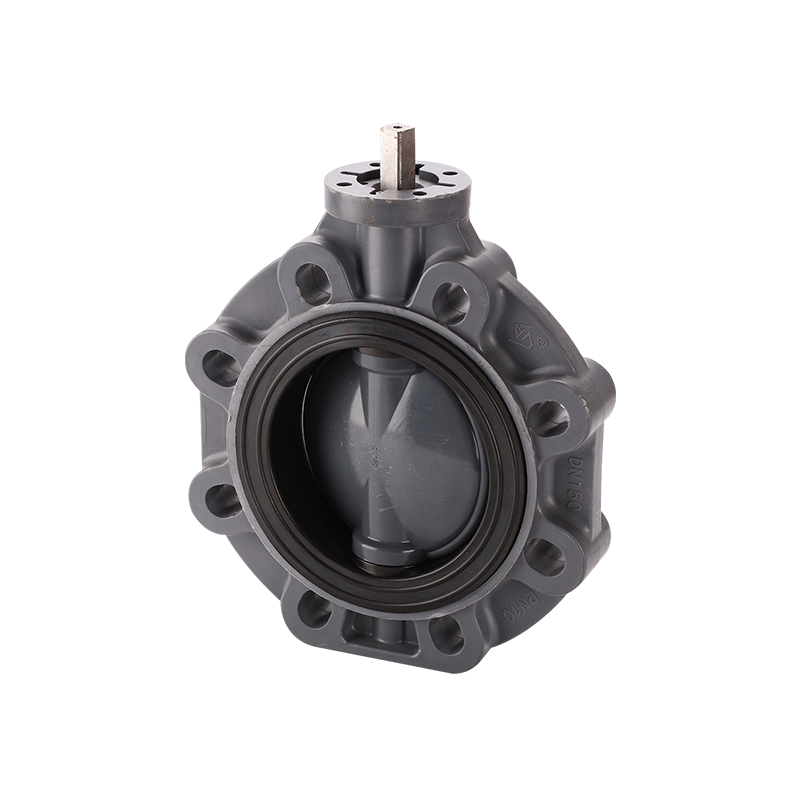

Przepustnica uruchamiana to ćwierćobrotowe urządzenie kontrolujące przepływ wyposażone w siłownik. Siłownik obraca trzpień zaworu, a trzpień obraca wewnętrzną tarczę o kąt roboczy, który zwykle wynosi od 0 do 90 stopni. Gdy dysk jest równoległy do ścieżki przepływu, zawór jest otwarty. Gdy dysk jest ustawiony prostopadle do rurociągu, zawór jest zamknięty.
Termin automatyczny zawór motylkowy ogólnie opisuje cały zespół, a nie sam korpus zaworu. Kompletny zespół może obejmować przepustnicę, siłownik, wspornik montażowy, sprzęgło napędu, wskaźnik położenia, wyłączniki krańcowe, moduł sterujący i dodatkowe akcesoria wymagane w danym środowisku pracy.
Wyszukaj frazy takie jak zawór motylkowy automatyczny i automatyczny zawór motylkowy zwykle odnoszą się do tego samego typu uruchamianego sprzętu do kontroli przepływu. Prawidłowa konfiguracja zależy od ciśnienia w rurociągu, medium, temperatury, wielkości zaworu, wymaganej prędkości roboczej i sygnału sterującego.
Podstawowa zasada działania
Podczas pracy tarcza zaworu pozostaje wewnątrz ścieżki przepływu. Ta kompaktowa konstrukcja ćwierćobrotowa zmniejsza długość instalacji i umożliwia stosunkowo szybkie otwieranie i zamykanie. Siłownik musi zapewniać wystarczający moment obrotowy, aby pokonać tarcie w gnieździe, różnicę ciśnień, osady mediów i opór mechaniczny.
Metody operacyjne
Czy zawór motylkowy jest ręczny czy automatyczny?
Zawór motylkowy może być ręczny lub automatyczny. Korpus zaworu może mieć podobną budowę wewnętrzną w obu konfiguracjach, natomiast urządzenie sterujące określa sposób poruszania się dysku.
Ręczny zawór motylkowy
Ręczny zawór motylkowy obsługiwany jest za pomocą dźwigni, przekładni lub koła łańcuchowego. Nadaje się do rurociągów, które są rzadko używane i pozostają dostępne dla personelu konserwacyjnego.
Powszechne zastosowanie: izolacja lokalna, proste linie wodne i praca przy niskiej częstotliwości.
Automatyczny zawór motylkowy
Automatyczny zawór motylkowy wykorzystuje siłownik elektryczny, pneumatyczny lub hydrauliczny. Może reagować na zdalne polecenia, warunki procesu, zaprogramowane sekwencje lub blokady bezpieczeństwa.
Powszechne zastosowanie: zautomatyzowana produkcja, uzdatnianie wody, HVAC i kontrola procesów.
| Element porównawczy | Ręczny zawór motylkowy | Automatyczny zawór motylkowy |
|---|---|---|
| Metoda działania | Dźwignia, skrzynia biegów lub koło łańcuchowe | Siłownik elektryczny, pneumatyczny lub hydrauliczny |
| Kontroluj lokalizację | Operacja lokalna | Obsługa lokalna i zdalna |
| Kontrola pozycji | Zależne od operatora | Sterowanie włączaniem/wyłączaniem lub modulacją |
| Informacje zwrotne o stanie | Mechaniczne wskazanie położenia | Sygnał zwrotny dotyczący limitów, pozycji i usterek |
| Częstotliwość robocza | Niski do umiarkowanego | Umiarkowane do wysokiego |
| Integracja systemu | Ograniczona | Integracja PLC, DCS i przyrządów |
| Koszt konfiguracji początkowej | Niższy | Wyższa ze względu na siłownik i elementy sterujące |
Konfiguracja siłownika
Uruchamianie elektryczne, pneumatyczne i hydrauliczne
Elektryczny automatyczny zawór motylkowy
Siłownik elektryczny wykorzystuje silnik i przekładnię redukcyjną do obracania trzpienia zaworu. Elektryczne automatyczne przepustnice są powszechnie wybierane tam, gdzie jest łatwo dostępna energia elektryczna i wymagane jest precyzyjne zdalne sterowanie.
Konfiguracje elektryczne mogą być dostarczane w trybie włączenia/wyłączenia, modulacji lub inteligentnego sterowania. Typowe opcje zasilania obejmują DC 24 V, AC 24 V, AC 110 V, AC 220 V i AC 380 V. Dostępne funkcje mogą obejmować sterowanie ręczne, zabezpieczenie momentu obrotowego, sprzężenie zwrotne położenia i lokalne wyświetlanie stanu.
Pneumatyczny automatyczny zawór motylkowy
Siłownik pneumatyczny przekształca sprężone powietrze w ruch obrotowy. Pneumatyczne automatyczne zawory motylkowe są często stosowane tam, gdzie ważne są krótkie czasy cykli, prosta konstrukcja lub niezawodny ruch.
Siłowniki dwustronnego działania wykorzystują ciśnienie powietrza zarówno do otwierania, jak i zamykania. Siłowniki ze sprężyną powrotną wykorzystują ciśnienie powietrza w jednym kierunku i siłę sprężyny w drugim. Konstrukcja ze sprężyną powrotną może przesunąć zawór do wcześniej określonej bezpiecznej pozycji w przypadku utraty dopływu powietrza.
Hydrauliczny automatyczny zawór motylkowy
Napęd hydrauliczny stosowany jest w przypadku zaworów o dużych średnicach, wymagających wysokiego momentu obrotowego lub w instalacjach wymagających kontrolowanego ruchu pod dużymi obciążeniami. Układy hydrauliczne mogą obejmować zespół napędowy, kolektor sterujący, akumulator i urządzenie do awaryjnego zamykania.
Specyfikacja produktu
Ważne parametry automatycznych zaworów motylkowych
Niezawodny dobór zaworu wymaga czegoś więcej niż tylko dopasowania zaworu do nominalnej średnicy rury. Korpus zaworu, gniazdo, dysk, trzpień i siłownik muszą być zgodne z rzeczywistymi warunkami procesu.
Wymiary specjalne można zaprojektować dla określonych rurociągów.
Wybór zależy od ciśnienia roboczego i standardu konstrukcyjnego.
Ruch ćwierćobrotowy do otwierania, zamykania i regulacji.
Używany do ciągłego sterowania modulacyjnego i sprzężenia zwrotnego położenia.
Typowy zakres roboczy systemów siłowników pneumatycznych.
Połączenie design should match pipeline and maintenance needs.
| Parametr wyboru | Dostępne opcje | Dlaczego to ma znaczenie |
|---|---|---|
| Materiał korpusu zaworu | Żeliwo sferoidalne, stal węglowa, stal nierdzewna lub stop specjalny | Określa wytrzymałość na ciśnienie i odporność na korozję |
| Materiał płyty | Powlekane żeliwo sferoidalne, stal nierdzewna lub stop | Bezpośredni kontakt z medium procesowym |
| Materiał siedziska | Gniazdo EPDM, NBR, PTFE lub metalowe | Wpływa na zakres temperatur, szczelność i kompatybilność chemiczną |
| Sterowanie siłownikiem | Włączanie/wyłączanie, modulowanie lub inteligentne | Określa, czy zawór izoluje, czy reguluje przepływ |
| Poziom ochrony | Odporne na warunki atmosferyczne, pyłoszczelne, wodoodporne lub zabezpieczone przed eksplozją | Musi pasować do środowiska wewnętrznego, zewnętrznego lub niebezpiecznego |
| Pozycja bezpieczna | Otwieranie awaryjne, zamykanie awaryjne lub awaria na miejscu | Określa zachowanie zaworu w przypadku utraty zasilania lub powietrza |
Czynniki cenowe
Jaki jest koszt zmotoryzowanego zaworu motylkowego?
Koszt przepustnicy z napędem silnikowym zależy od pełnej konfiguracji technicznej. Podstawowego zaworu włączającego/wyłączającego o małej średnicy do czystej wody nie można wycenić w taki sam sposób, jak duży zawór modulacyjny ze stali nierdzewnej przeznaczony do mediów korozyjnych.
Główne składniki kosztów
Dokładna wycena wymaga pełnych danych operacyjnych.
Prawidłowa wycena automatycznego zaworu motylkowego powinna opierać się na średnicy nominalnej, ciśnieniu znamionowym, medium, temperaturze roboczej, standardzie podłączenia, typie siłownika, zasilaniu, sygnale sterującym, wymaganym czasie pracy i środowisku instalacji.
Dobór siłownika wyłącznie na podstawie średnicy zaworu może prowadzić do niewystarczającego wyjściowego momentu obrotowego. Obliczenia momentu obrotowego powinny uwzględniać różnicę ciśnień, tarcie gniazd zaworów, charakterystykę medium, częstotliwość roboczą i odpowiedni margines bezpieczeństwa. Siłownik o zbyt małym rozmiarze może nie otworzyć lub zamknąć całkowicie zaworu. Nadmiernie przewymiarowany siłownik może zwiększyć koszty i spowodować niepotrzebne naprężenia mechaniczne na trzpieniu i tarczy.
Różnica w produkcie
Jaka jest różnica między zaworem motylkowym a zaworem motylkowym z napędem silnikowym?
Zawór motylkowy opisuje konstrukcję zaworu, natomiast przepustnica z napędem silnikowym opisuje przepustnicę wyposażoną w siłownik elektryczny. Zawór wewnętrzny może wykorzystywać tę samą zasadę działania dysku i gniazda, ale całkowite możliwości operacyjne są inne.
Standardowy zawór motylkowy
- Obsługiwany ręcznie za pomocą dźwigni lub skrzyni biegów
- Wymaga dostępu do punktu instalacji
- Nadaje się do sporadycznego otwierania i zamykania
- Ograniczone połączenie z zautomatyzowanymi systemami sterowania
- Pozycja zależy od ręcznej regulacji
Zmotoryzowany zawór motylkowy
- Obsługiwane za pomocą siłownika elektrycznego
- Akceptuje lokalne lub zdalne polecenia elektryczne
- Nadaje się do powtarzalnej i zaprogramowanej pracy
- Możliwość połączenia ze sterownikami PLC, DCS i instrumentami terenowymi
- Obsługuje pozycje otwarte, zamknięte i modulowane
Obszary zastosowań
Gdzie stosuje się automatyczne zawory motylkowe?
Zaopatrzenie w wodę i uzdatnianie wody
Automatyczne przepustnice kontrolują wyloty pomp, jednostki uzdatniające, zbiorniki magazynujące, systemy filtracyjne i główne rurociągi dystrybucyjne. Zdalne uruchamianie pozwala zaworowi reagować na warunki przepływu, ciśnienia lub poziomu cieczy.
Usługi HVAC i budowlane
Automatyczny system sterowania zaworem motylkowym może regulować obieg wody lodowej, wody chłodzącej i ogrzewania. Siłowniki modulacyjne dostosowują położenie zaworu w zależności od temperatury, różnicy ciśnień lub poleceń sterowania budynkiem.
Rurociągi procesów przemysłowych
Automatyczne przepustnice służą do izolowania i kontroli przepływu wody użytkowej, sprężonego powietrza, gazu pod niskim ciśnieniem i kompatybilnych mediów procesowych. Wybór materiału musi odpowiadać właściwościom chemicznym i termicznym płynu.
Systemy kanalizacyjne
Zastosowania w ściekach wymagają uwagi pod kątem zawieszonych ciał stałych, osadów, korozji i narażenia na wilgoć. Orientacja zaworu, konstrukcja gniazda i ochrona siłownika mogą mieć wpływ na długoterminową niezawodność działania.
Przetwarzanie żywności i czystych płynów
Tam, gdzie ważna jest czystość i regularne mycie, wymagane są odpowiednie materiały zaworów, gładkie powierzchnie wewnętrzne i kompatybilne masy uszczelniające.
Proces konfiguracji
Jak wybrać właściwy automatyczny zawór motylkowy
Potwierdź medium procesowe
Określ, czy rurociąg transportuje czystą wodę, ścieki, powietrze, gaz, ropę naftową, chemikalia lub inne medium. Medium określa odpowiednie materiały korpusu, tarczy i gniazda.
Zdefiniuj ciśnienie i temperaturę
Podaj normalne ciśnienie robocze, ciśnienie maksymalne, ciśnienie projektowe i zakres temperatur. Warunki te wpływają na parametry zaworu i konstrukcję uszczelnienia.
Wybierz wymaganą funkcję sterującą
Wybierz sterowanie włączaniem/wyłączaniem w celu izolacji rurociągu lub sterowanie modulacyjne w celu regulacji przepływu, ciśnienia, poziomu i temperatury.
Określ typ siłownika
Wybierz uruchamianie elektryczne, gdzie preferowane jest sterowanie elektryczne, uruchamianie pneumatyczne, gdzie dostępne jest sprężone powietrze i szybki ruch, lub uruchamianie hydrauliczne w instalacjach o wysokim momencie obrotowym.
Potwierdź sygnały kontrolne i zwrotne
Przed rozpoczęciem produkcji określ zasilanie, sygnał wejściowy, wyjściowe sprzężenie zwrotne, wymagania dotyczące komunikacji i pozycję bezpieczną w przypadku awarii.
Informacje o konfiguracji produktu
Poznaj opcje automatycznego zaworu motylkowego
Przejrzyj dostępne konstrukcje zaworów, konfiguracje siłowników i opcje sterowania dla zastosowań w instalacjach wodnych, HVAC i rurociągach przemysłowych.
Instalacja i konserwacja
Praktyczne wymagania dotyczące stabilnej pracy zaworu
Przed montażem należy sprawdzić dysk zaworu, gniazdo, trzpień i siłownik pod kątem uszkodzeń transportowych. Rurociąg powinien być czysty i prawidłowo ustawiony. Nieprawidłowo ustawione kołnierze mogą nierównomiernie ściskać korpus zaworu i zwiększać opór tarczy.
Zaworu nie należy używać do wciskania nieprawidłowo ustawionych rur w odpowiednie położenie. Musi być zapewniony odpowiedni odstęp dla obrotu dysku, okablowania siłownika i przyszłej konserwacji. Duże automatyczne przepustnice mogą wymagać niezależnych podpór rurowych, aby zapobiec przenoszeniu nadmiernych obciążeń rurociągu na korpus zaworu.
Uruchomienie elektryczne powinno obejmować weryfikację zasilania, kierunek otwierania, kierunek zamykania, ustawienia wyłączników krańcowych, zabezpieczenie momentu obrotowego i test sygnału zwrotnego. Uruchomienie pneumatyczne powinno obejmować regulację ciśnienia powietrza, działanie zaworu elektromagnetycznego, kierunek powrotu sprężyny i kalibrację ustawnika.
Wyciek nie zawsze oznacza, że okres użytkowania fotelika dobiegł końca. Nieprawidłowe wartości graniczne siłownika, uwięzione zanieczyszczenia, naprężenia rurociągu, uszkodzone krawędzie tarczy i niewspółosiowość trzpienia mogą również uniemożliwić całkowite zamknięcie.
Pytania techniczne
Automatyczny zawór motylkowy FAQ
Czy automatyczny zawór motylkowy może regulować przepływ?
Tak. Modulujący automatyczny zawór motylkowy może otrzymać polecenie 4–20 mA lub 0–10 V i przesunąć dysk do położenia pośredniego. Zakres regulacji i dokładność zależą od rozmiaru zaworu, spadku ciśnienia, wydajności siłownika i warunków procesu.
Co dzieje się z przepustnicą z napędem silnikowym podczas awarii zasilania?
Standardowy siłownik elektryczny zwykle pozostaje w swoim ostatnim położeniu w przypadku utraty zasilania. Jeśli zawór musi automatycznie ustawić się w bezpiecznej pozycji, wymagany jest siłownik ze sprężyną powrotną, siłownik z powrotem kondensatorem lub układ zasilania rezerwowego.
Czy automatyczne przepustnice nadają się do mediów wysokotemperaturowych?
Można je stosować do pracy w wysokich temperaturach, jeśli korpus zaworu, gniazdo, uszczelnienie, łożyska i układ siłownika są dobrane dla określonej temperatury. Często rozważa się konstrukcje z gniazdami metalowymi, w których gniazda z elastomeru nie są odpowiednie.
Jak dobiera się moment obrotowy siłownika?
Wymagany moment obrotowy jest obliczany na podstawie rozmiaru zaworu, różnicy ciśnień, konstrukcji gniazda, stanu medium i częstotliwości roboczej. Aby zapewnić niezawodne otwieranie i zamykanie w rzeczywistych warunkach rurociągu, dodawany jest odpowiedni współczynnik bezpieczeństwa.
Jakie informacje są wymagane przed zamówieniem automatycznej przepustnicy?
Wymagane informacje obejmują rozmiar zaworu, ciśnienie znamionowe, standard połączenia, medium, temperaturę, materiał korpusu, materiał dysku, materiał gniazda, typ siłownika, zasilanie, sygnał sterujący, wymagania dotyczące sprzężenia zwrotnego i środowisko instalacji.
Niezawodna kontrola zaczyna się od prawidłowej konfiguracji zaworu
Automatyczny zawór motylkowy powinien być skonfigurowany jako kompletny zespół kontroli przepływu, a nie traktowany jak standardowy zawór z dodanym później siłownikiem. Zgodność korpusu zaworu, gniazda, dysku, trzpienia, momentu obrotowego siłownika i sygnału sterującego wpływa bezpośrednio na skuteczność uszczelnienia, stabilność działania i żywotność.
Jasne dane operacyjne pozwalają producentowi określić, czy odpowiednia jest konstrukcja elektryczna, pneumatyczna czy hydrauliczna. Pomaga także w określeniu prawidłowego materiału, ciśnienia znamionowego, typu połączenia, bezpiecznego położenia i konfiguracji sprzężenia zwrotnego dla rurociągu.
